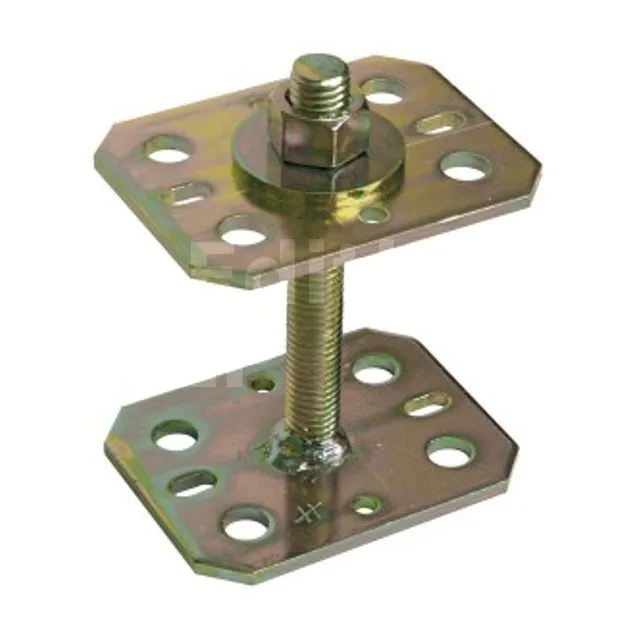

Pied de poteau mini réglable, hauteur (B) : 30 à 90mm, (...)

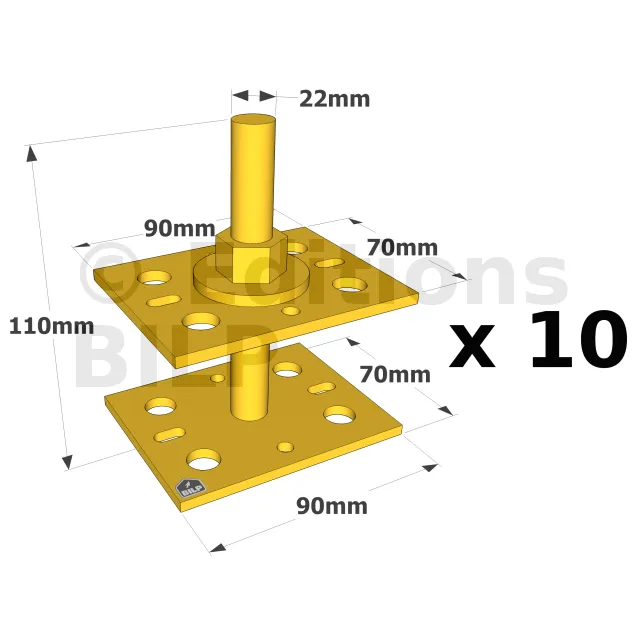

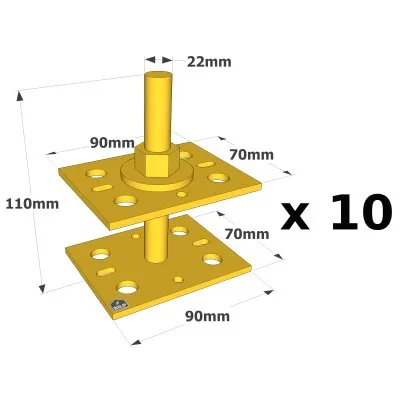

Pied de poteau mini réglable, hauteur (B) : 30 à 90mm, cdt : 10 pièces - Réf. APB7090/100_10

bientôt DISPO
Expédition estimée dans 8 jours.
41€97
  TTC  / pied
soit 419.67€ pour 10 pieds de poteau
    • 30-90mm
    • 10 pièces
  • Autres choix

  • Référence
    APB7090/100_10
  • Epaisseur
    4mm
  • Fabrication
    française
  • Matériau
    Galvanisation à chaud suivant NF EN ISO 1461
  • Marque
    SIMPSON Strong-Tie
  • Largeur (A)
    90mm
  • Largeur (D)
    90mm
  • Porté
    Solive
  • Perçages platine haute
    4Ø11 - 4Ø6
  • Perçages platine basse
    4Ø11 - 4Ø6
  • Connexion bois sur support rigide
    Sur poteau : 4Ø10 (boulons ou tirefonds LAG 8x50) ; sur béton : 4Ø10 (goujons WA M8-68/5 ; tige filetée LMAS M8-95/20)
  • Largeur (B)
    70mm
  • Largeur (E)
    70mm
  • Charge maximale admissible en compression
    Parallèle au fil : 1.2 tonnes - Perpendiculaire au fil : 0.92 tonnes
  • Entraxe entre les perçages
    petit côté. 37mm - grand coté. 57 mm (platine basse)

Petit pied de poteau réglable

De petite dimension, les petits pieds de poteaux réglables APB7090 sont particulièrement adaptés à la fixation de garde corps ou de planchers chauffants.

Caractéristiques

Matière

  • S235JR suivant NF EN 10025.
  • Finition électrozinguée suivant NF EN ISO 2081,
  • Épaisseur : 4 mm.

Avantages

  • Hauteur réglable avec une faible garde au sol
  • Adapté aux constructions plus légères.

Applications

Support

  • Porteur : bois, béton, acier.
  • Porté : bois massif, bois composite, bois lamellé collé.

Domaines d’utilisation

  • Fixation de garde corps,
  • Fixation de barrière intérieure,
  • Fixation de planchers chauffants...

Données techniques

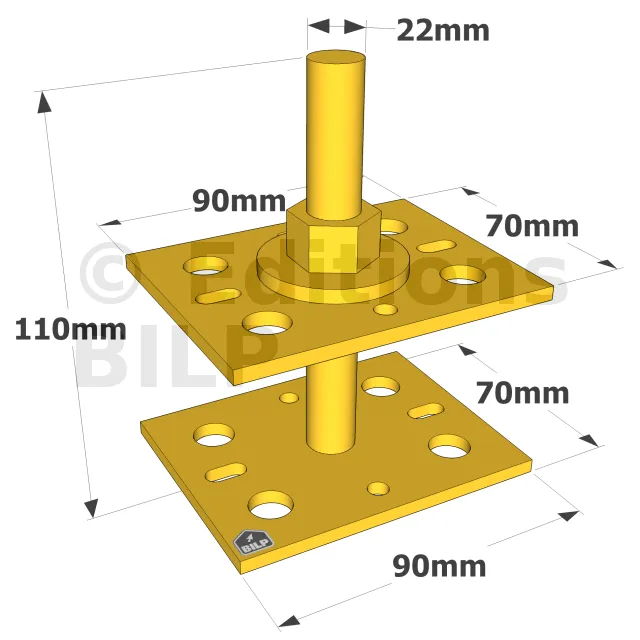

Dimensions
RéférencesDimensions [mm]Perçages platine hautePerçages platine basse
A B D E F G t Ø11 Ø6 Ø11 Ø6
APB7090/100 90 70 90 70 30-90 14 4 4 4 4 4

Valeurs caractéristiques - Bois sur béton
RéférencesFixationsValeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1,k*
Quantité Type Quantité Type Parallèle au fil Perpendiculaire au fil
APB7090/100 4 Ø10 4 Ø10** 25.6 20.3

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 2, kmod = 0,8 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.

** Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l’entraxe et des distances aux bords.
