Grands sabots à ailes extérieures, gamme GSEXL (largeur 201 à 270mm, épaisseur 4mm, profondeur 110mm), pour fixation sur béton - SUR MESURE

Choisissez les sabots GSEXL largeur 201 à 270mm, épaisseur 4mm, pour la fixation des structures en béton. Ils garantissent robustesse et durabilité.

Sabots à ailes extérieures, gamme GSEXL GRANDE LARGEUR

A la différence des GSE, les sabots à ailes extérieures grande largeur GSEXL sont utilisés pour des largeurs de 201 mm à 270 mm.

Caractéristiques des sabots à ailes extérieures GSEXL :

Les caractéristiques des sabots à ailes extérieures GSEXL offrent de nombreux avantages :

  • La largeur de 201 à 270 mm garantit une meilleure répartition des forces, réduisant les risques de déformation ou d’affaissement pour des structures larges et volumineuses.
  • Grâce à une épaisseur de 4 mm, ces sabots en acier inoxydable supportent des charges élevées, garantissant la sécurité et la durabilité des structures.
  • La profondeur de 110 mm assure une insertion profonde et sécurisée dans les structures en béton.

Déclarations de performance : FR-DoP-e06/0270
Agréments techniques : ETA-06/0270

Matière :

  • S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 4 mm.

Dimensions

Vue éclatée CAPITAINE CROCHET

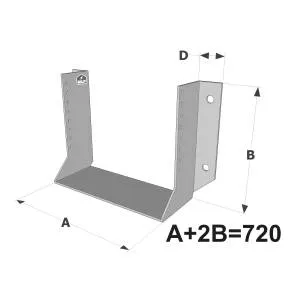

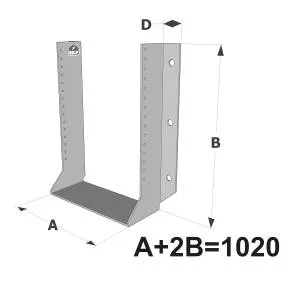

RéférencesDimensions [mm]
A B C D t Perçages sur porteur Perçages sur porté
Min. Max. Ø14 [mm] Ø5 [mm]
GSEXL720/4X 201 270 (720-A)/2 110 41.5 4 4 16
GSEXL1020/4X 201 270 (1020-A)/2 110 41.5 4 6 30

Avantages :

  • Robustesse et fiabilité : Les sabots à ailes extérieures de la gamme GSEXL Grande Largeur sont spécialement conçus pour répondre aux exigences des professionnels de la charpente. Ils offrent une solution robuste et fiable pour une variété de matériaux et d’applications, notamment en bois massif, bois composite, bois lamellé-collé, béton, acier, et maçonnerie creuse.
  • Résistance au feu : Conformes à l’Eurocode 5, ces sabots de charpente offrent une résistance au feu de 30 minutes, garantissant ainsi la sécurité des structures dans les situations critiques. Cette caractéristique est essentielle pour les bâtiments où la protection contre l’incendie est une priorité.
  • Polyvalence des matériaux : Ces fixations sont adaptées à une large gamme de matériaux, incluant le bois massif, le bois composite, le bois lamellé-collé, ainsi que le béton, l’acier, et la maçonnerie creuse. Cette polyvalence permet de les utiliser dans divers contextes de construction, offrant ainsi une flexibilité maximale aux charpentiers.

Applications des sabots des charpentes à ailes extérieures GSE grande largeur

Les sabots de la gamme GSEXL Grande Largeur sont extrêmement polyvalents et peuvent être utilisés dans de nombreuses situations :

  • Solives et pannes : parfaits pour fixer solidement les éléments horizontaux de la charpente, ces connecteurs de charpente assurent une structure stable et durable sur de fondations en béton.
  • Poutres lisses et montants de bardage : Ils permettent une fixation fiable des revêtements extérieurs, garantissant une finition propre et esthétique.
  • Butées de chevrons : Essentiels pour renforcer les points de jonction entre les chevrons, ces sabots augmentent la robustesse de la toiture.
  • Renforcement d’assemblages existants : parfaits pour les travaux de rénovation, ils consolident les structures en bois déjà en place, améliorant ainsi leur durabilité et leur stabilité.
  • Fixation de structures lourdes sur béton : conviennent aux projets nécessitant une fixation solide entre des structures en bois (poutres, poteaux) et des fondations en béton.

Fixations :

Pour une fixation sur du béton, il est conseillé d’opter pour des boulons d’ancrage ou des tiges filetées. Ces fixations suffisamment longues pénètrent profondément dans le béton et garantissent une solidité maximale. Il est conseillé de pré-percer le béton avant l’installation pour éviter tout risque de fissuration. L’utilisation de chevilles chimiques peut également augmenter la résistance de l’ancrage, surtout pour des charges dynamiques. En fonction de la nature de la structure, des renforts supplémentaires tels que des plaques de fixation ou des entretoises peuvent être ajoutés pour améliorer la stabilité et répartir les charges de manière plus uniforme.

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
