Sabots à ailes intérieures, gamme SAI CLASSIQUE (épaisseur 2mm)
Le sabot à ailes intérieures SAI est une variante du sabot à ailes extérieures qui assure une liaison robuste entre les poutres, les solives et les poteaux, offrant une résistance optimale aux charges.
Survolez les cases du tableau avec le curseur, pour obtenir plus d'informations sur les produits disponibles. Puis cliquez sur la case désirée pour ajouter un produit au panier.
Légendes : | |
---|---|
Produit non disponible | |
|
Bientôt disponible ! |
|
Profitez-en ! |
|
Produit disponible en expédition immédiate |
Hauteur (B) | ||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
60mm |
62mm |
65mm |
68mm |
70mm |
81mm |
85mm |
87mm |
90mm |
93mm |
95mm |
106mm |
110mm |
112mm |
115mm |
118mm |
120mm |
125mm |
130mm |
131mm |
132mm |
135mm |
138mm |
140mm |
144mm |
145mm |
150mm |
152mm |
155mm |
158mm |
160mm |
170mm |
172mm |
175mm |
178mm |
182mm |
185mm |
190mm |
200mm |
205mm |
208mm |
||||
Largeur (A) | ||||||||||||||||||||||||||||||||||||||||||||
38mm |
|
|
|
|||||||||||||||||||||||||||||||||||||||||
40mm |
|
|||||||||||||||||||||||||||||||||||||||||||
50mm |
|
|||||||||||||||||||||||||||||||||||||||||||
60mm |
|
|
||||||||||||||||||||||||||||||||||||||||||
64mm |
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||
70mm |
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||
76mm |
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||
80mm |
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||
90mm |
|
|
|
|||||||||||||||||||||||||||||||||||||||||
92mm |
|
|||||||||||||||||||||||||||||||||||||||||||
95mm |
|
|||||||||||||||||||||||||||||||||||||||||||
100mm |
|
|
|
|
||||||||||||||||||||||||||||||||||||||||
120mm |
|
|
|
|||||||||||||||||||||||||||||||||||||||||
136mm |
|
|||||||||||||||||||||||||||||||||||||||||||
140mm |
|

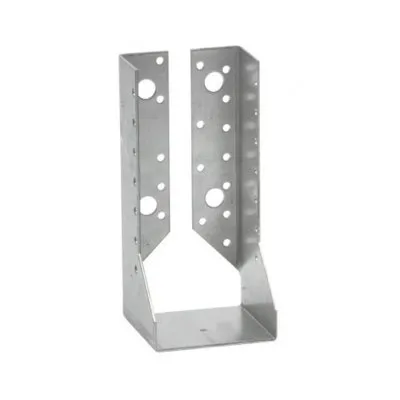

Sabots à ailes intérieures, gamme SAI CLASSIQUE
Le sabot à ailes intérieures SAI est une variante du sabot à ailes extérieures qui permet d’apporter une plus grande discrétion dans l’assemblage. Son utilisation permet de répondre à des cas particuliers tels les assemblages en coin.
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Epaisseur : 2 mm.
Données techniques
Développés et largeurs
![](sites/cabane-enfant.bilp.fr/local/cache-vignettes/L262xH262/sai-ailes-entieres-ailes-recoupees-fr_44532-816e0.png?1723556552)
![](sites/cabane-enfant.bilp.fr/local/cache-vignettes/L262xH262/c-sai-prodill-ill-prod-sai-eu-eu-cy-jpg_44531-adf4a.jpg?1723556553)
Références | Développé [mm] | Avec perçages de pointes uniquement (ailes recoupées) | Avec perçages de tirefonds et pointes (ailes entières) |
---|---|---|---|
SAI200 | 200 | 38 - 63 mm | 64 - 80 mm |
SAI250 | 250 | 38 - 63 mm | 64 - 80 mm |
SAIL300 | 300 | 38 - 79 mm | 80 - 116 mm |
SAIL340 | 340 | 38 - 79 mm | 80 - 116 mm |
SAIL380 | 380 | 38 - 79 mm | 80 - 156 mm |
SAIL440 | 440 | 38 - 79 mm | 80 - 156 mm |
SAIL500 | 500 | 38 - 79 mm | 80 - 156 mm |

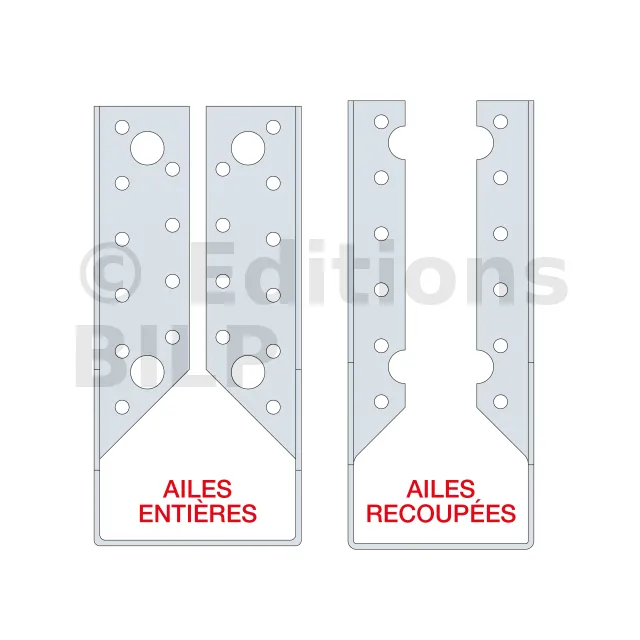

ATTENTION, pour les sabots SAI-SAIL à ailes intérieures de largeurs inférieures à 64 mm (SAI) et 80 mm (SAIL), les ailes sont recoupées sur la hauteur dans l’axe des perçages de boulons. La fixation sur le porteur est donc uniquement possible par pointes ou vis dans la ligne verticale de perçages Ø5 proche du pli. Exemple : SAI200/42/2 ; SAIL340/50/2
Avantages
- Robustesse et discrétion : Grâce à leur conception en acier galvanisé, ces sabots sont robustes et résistent aux conditions climatiques difficiles. Les ailes intérieures permettent une intégration discrète, préservant l’esthétique de la structure.
- Polyvalence : Disponibles en différentes tailles, les sabots SAI CLASSIQUE s’adaptent à une variété d’applications, des charpentes aux combles, en passant par les bois d’ossature et les arêtiers.
- Facilité d’installation : Les sabots sont dotés de perforations prédécoupées pour faciliter l’installation avec des vis, des clous ou des chevilles. L’utilisation de serre-joints et de visseuses rend le processus encore plus rapide et efficace.
- Durabilité : La galvanisation de l’acier garantit une longue durée de vie, même dans des environnements exposés à l’humidité et à la corrosion.
Applications
- Assemblage de charpente
Les sabots SAI CLASSIQUE sont idéaux pour l’assemblage des charpentes en bois, assurant une fixation solide des poutres et des chevrons. Ils garantissent une connexion durable, essentielle pour la stabilité de la structure. - Bois d’ossature
Utilisés dans les constructions en bois d’ossature, ces sabots de charpente permettent de fixer les éléments porteurs de manière sécurisée. Ils sont également parfaits pour l’ancrage des arêtiers et des combles, offrant une solution fiable pour les projets de grande envergure. - Usinage et joints
Les sabots à ailes intérieures SAI CLASSIQUE sont utilisés pour l’usinage des joints et des équerres de fixation, assurant une connexion précise et résistante. Ils facilitent l’assemblage des structures complexes en bois.
Domaines d’utilisation
- Installation avec visseuse et serre-joint
Pour fixer les sabots, utilisez une visseuse pour insérer les vis dans les perforations prédécoupées. L’utilisation de serre-joints permet de maintenir les éléments en place pendant l’installation, assurant ainsi une connexion précise et solide. - Ancrage des arêtiers et des combles
Les sabots SAI CLASSIQUE sont parfaits pour l’ancrage des arêtiers et des combles. Leur conception robuste permet de supporter les charges importantes et de garantir la stabilité de la structure. - Assemblage des équerres de fixation
Utilisez les sabots pour assembler les équerres de fixation, assurant une connexion solide et durable. Les perforations prédécoupées facilitent l’insertion des vis et des clous, offrant une fixation rapide et efficace.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur porté :
- Pointes annelées CNA Ø 4.0 x 50 mm.
- Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
- Vis CSA Ø 5.0 x 40 mm.
- Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
Sur porteur :
- Pointes annelées CNA Ø 4.0 x 50 mm.
- Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
- Vis CSA Ø 5.0 x 40 mm.
- Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
Non recommandé sur support béton du fait d’un entraxe entre les chevilles trop faible.
Section de bois et largeur du sabot
On admet une tolérance de 2 mm maximum entre l‘épaisseur du bois et la largeur du sabot. Exemple : un sabot plié à 76 mm peut porter une épaisseur de bois de 74 mm.
Installation
Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
