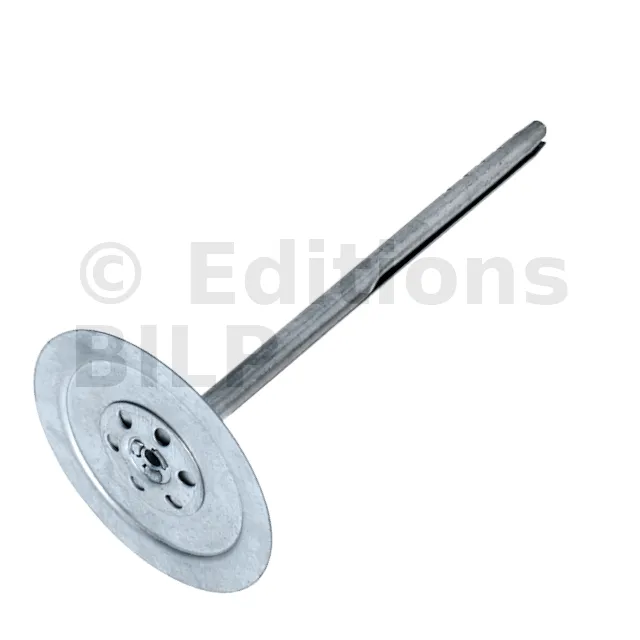

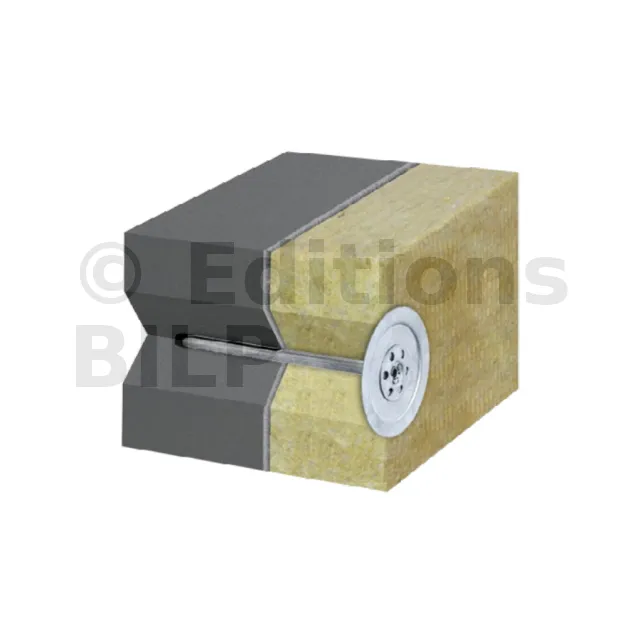

Cheville d’isolation METALLIQUE à frapper
Fixation de la laine minérale.
- Référence
- FabricationEuropéenne
- MatériauAcier zingué
- MarqueKlimas

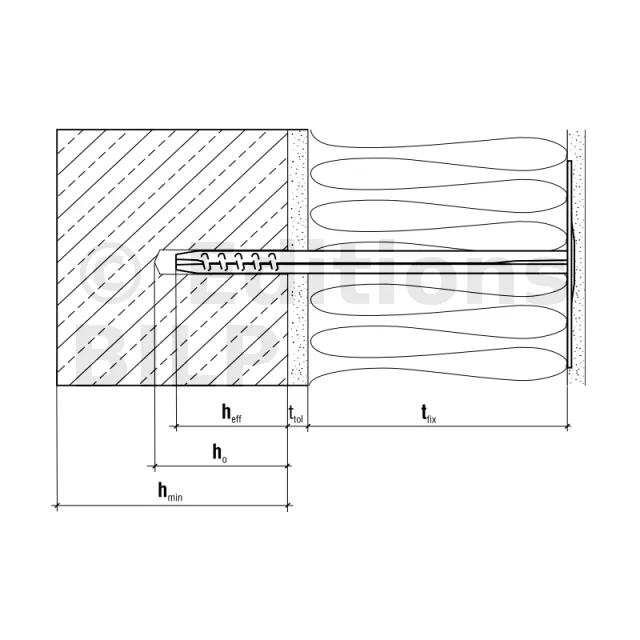

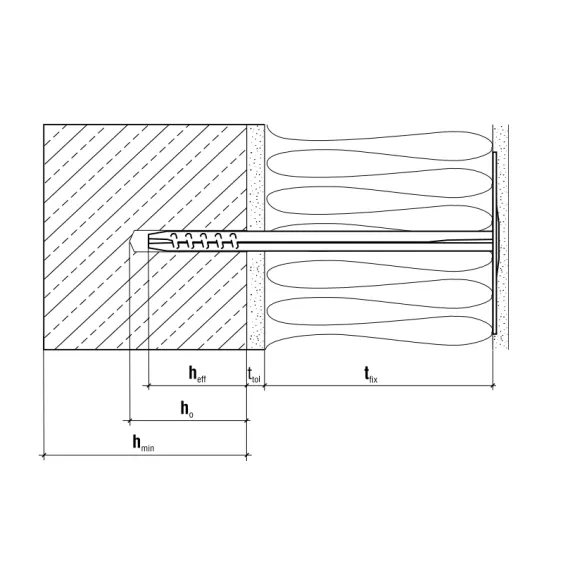

- Profondeur d’ancrage (hef)50mm
- Profondeur de perçage60mm
- Type d’isolation thermiqueLaine minérale
- Méthode de montageEn surface

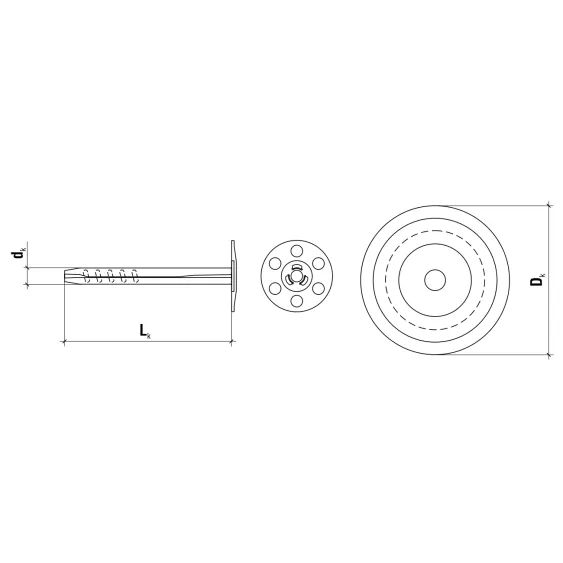

- Diamètre de la fixation (dk)8mm
- Diamètre de la plaque (Dk)70mm
- Agrément (PL)ITB-KOT-2020/1175 (wyd. 1)
- SubstratBéton (type A),
Brique céramique pleine en silicate (type B),
Brique alvéolaire (type C),
Béton cellulaire AAC (Type E) - Épaisseur de l’isolation tfix "Bâtiments neufs" (montage en surface)80mm
- Épaisseur de l’isolation tfix "Rénovation" (montage en surface)60mm
- Gaine en acier : adaptée aux travaux en bâtiments de plus de 25 mètres de hauteur.
- Rondelle en acier : la surface d’appui sur le matériau isolant est agrandie.
- Connecteur zingué : excellente résistance à la corrosion.
Substrat approprié
![Béton (type A)]()
Béton (type A)![Brique céramique pleine en silicate (type B)]()
Brique céramique pleine en silicate (type B)![Brique alvéolaire (type C)]()
Brique alvéolaire (type C)![Béton cellulaire (AAC) (type E)]()
Béton cellulaire (AAC) (type E)

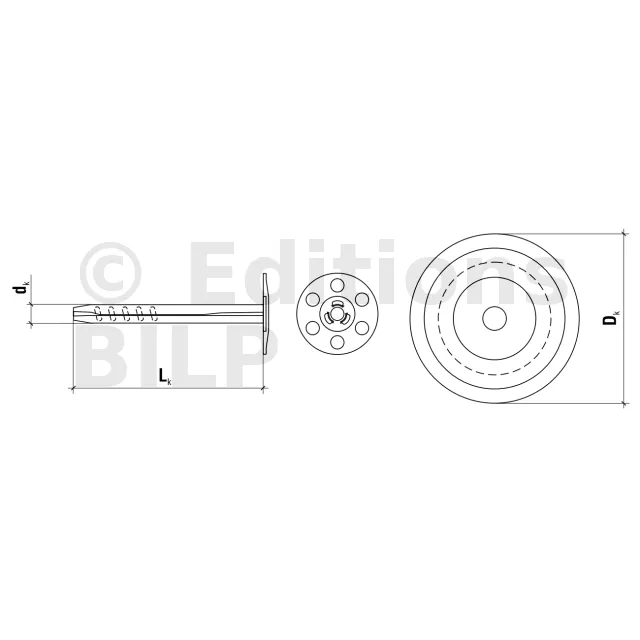

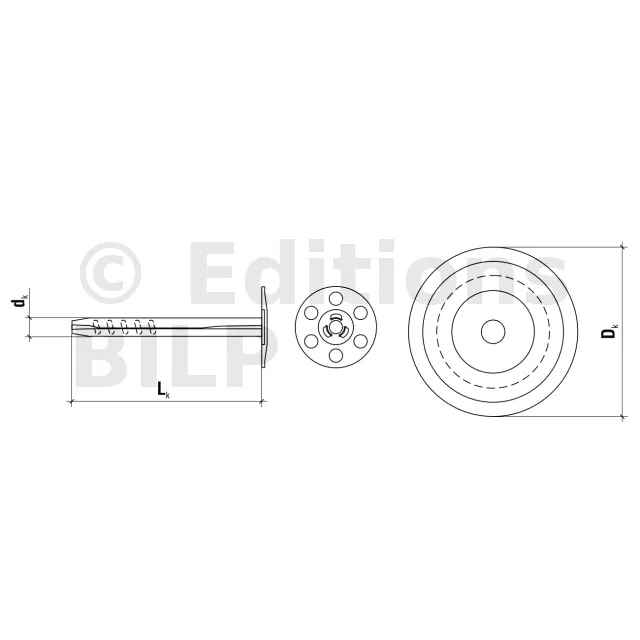

Dimensions
| Références | Dimensions | Épaisseur de l’isolation tfix [mm] | |
|---|---|---|---|
| Bâtiments neufs | Rénovation | ||
| dk x Lk [mm] | ttol 10 mm de colle pris en compte | ttol 10 mm de colle pris en compte + 20 mm ancien enduit | |
| MLN08110 | 8x110 | 50 | 30 |
| MLN08140 | 8x140 | 80 | 60 |
| MLN08170 | 8x170 | 110 | 90 |
| MLN08200 | 8x200 | 140 | 120 |
| MLN08210 | 8x210 | 150 | 130 |
| MLN08230 | 8x230 | 170 | 150 |
| MLN08250 | 8x250 | 190 | 170 |
| MLN08260 | 8x260 | 200 | 180 |
| MLN08300 | 8x300 | 240 | 220 |
Résistance de calcul à la traction
| Type de substrat | Densité [kg/dm3] | Résistance caractéristique [kN] |
|---|---|---|
| Béton C20/25 ÷ C50/60 | ≥ 2,30 | 0,65 |
| Brique céramique pleine | ≥ 1,60 | 0,60 |
| Brique de silice pleine | ≥ 1,60 | 0,60 |
| Brique céramique perforée | ≥ 1,60 | 0,20 |
| Brique creuse en silicate | ≥ 1,60 | 0,45 |
| Béton cellulaire autoclave AAC 2 | ≥ 0,35 | 0,85 |
Coefficient partiel de sécurité : γm=1,8/1,25 pour béton, γm=2,5 pour le reste substrats
KLIMAS
Des fixations de qualité à moindre coût.
Fabricant spécialisé dans la conception et construction des éléments de fixation. Ce leader de la fixation a obtenu son premier agrément technique Européen en 2005 et aujourd’hui elle possède 17 agréments Européens et divers certificats ce qui prouve le sérieux ainsi que la qualité des produits fabriqués par cette société.

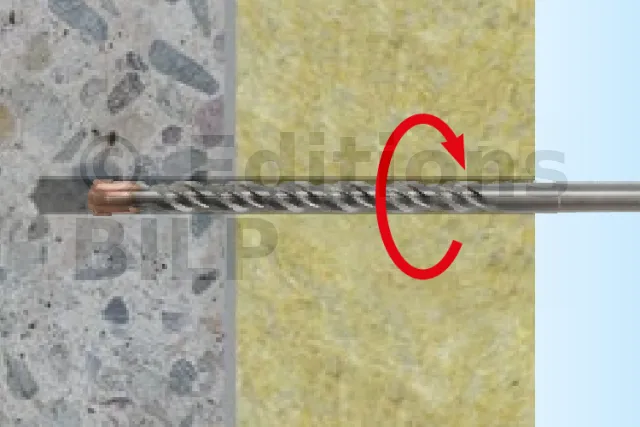

Percez l’isolant et le substrat
Enfoncez le connecteur
Frapper avec un marteau
