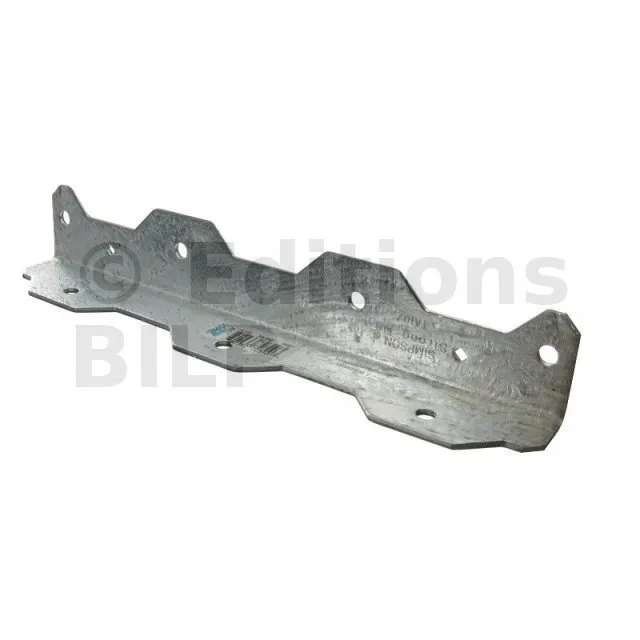

Cornière pour marche
Les cornières pour marche TAZ permettent la mise en œuvre simple et rapide de marche d’escalier.
- Référence
- Epaisseur2.5mm
- FabricationFrançaise
- MatériauAcier galvanisé G185 SS (Grade 33),
- MarqueSIMPSON Strong-Tie
- FixationMarche : 3Ø6.0x45 - Longeron : 2Ø6.0x45
- Largeur41mm
- Hauteur41mm
Caractéristiques
Agréments techniques : ETA-06/0106
Déclarations de performance : FR-DoP-e06/0106
Matière
- Acier galvanisé Z350
- Epaisseur : 2,5 mm.
Avantages
- Permet la fixation de 2 marches avec TA10Z,
- Mise en œuvre rapide.
Applications
- Vis connecteurs acier sur bois SSH6.0X40
Support
- Porteur : Bois,
- Porté : bois massif, bois composite, panneaux.
Domaines d’utilisation

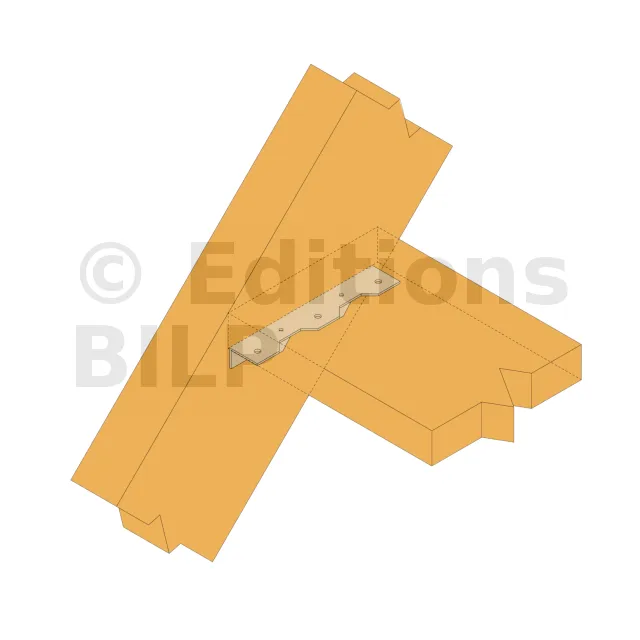

- Support de marche,
- Support d’étagère et cornière,
- Console,
- Petites menuiseries.
Données techniques

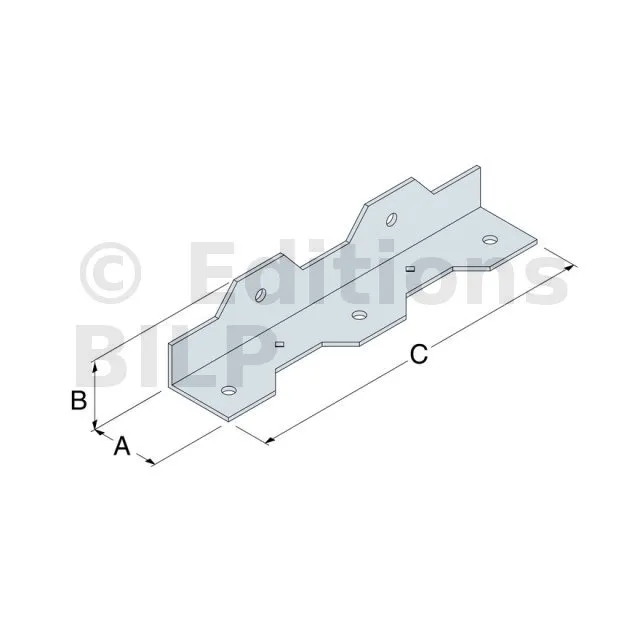

Dimensions

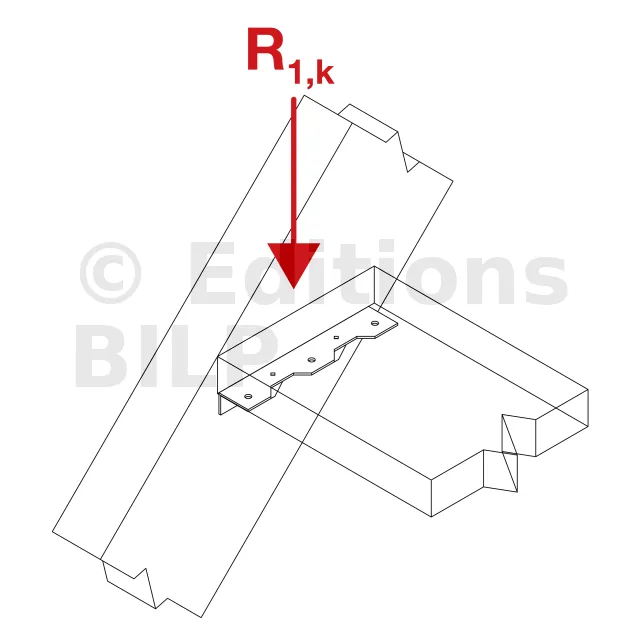

| Références | Dimensions | Fixations | Valeurs Caractéristiques [kN] | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | Ep | Nombre | Type | |||
| Marche | Longeron | |||||||
| TA9Z-R | 38.1 | 38.1 | 210 | 2.5 | 3 | 2 | Ø6,0x40 | 6.3 |
| TA10Z-R | 38.1 | 38.1 | 260 | 2.5 | 4 | 3 | Ø6,0x40 | 8.5 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Application
- Vis à bois Ø6x40 mm (un pré-perçage est nécessaire)
Installation
1. Approcher l’élément à fixer du support.
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci.
Fixations
- Vis à bois Ø 6x40 mm,
- Un pré perçage est nécessaire.
