Cheville à frapper à colerette fraisée - Acier

Cheville à frapper à colerette fraisée - Acier

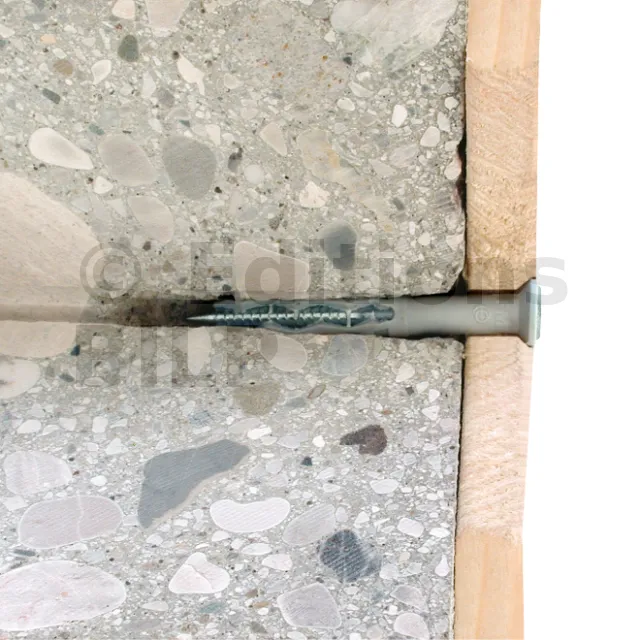

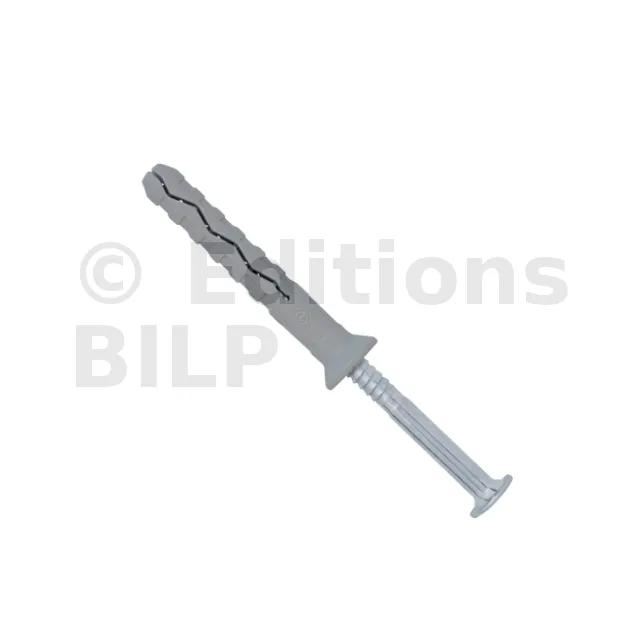

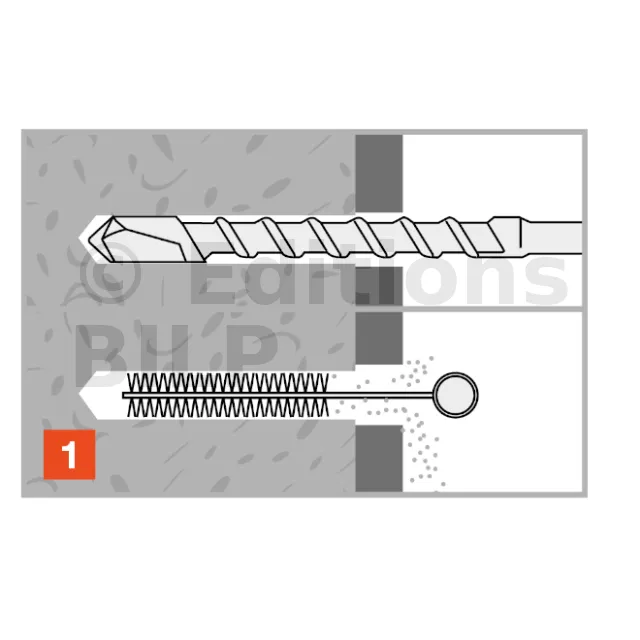

La cheville à frapper à colerette fraisée TSS convient pour la fixation rapide d’éléments légers sur supports divers.

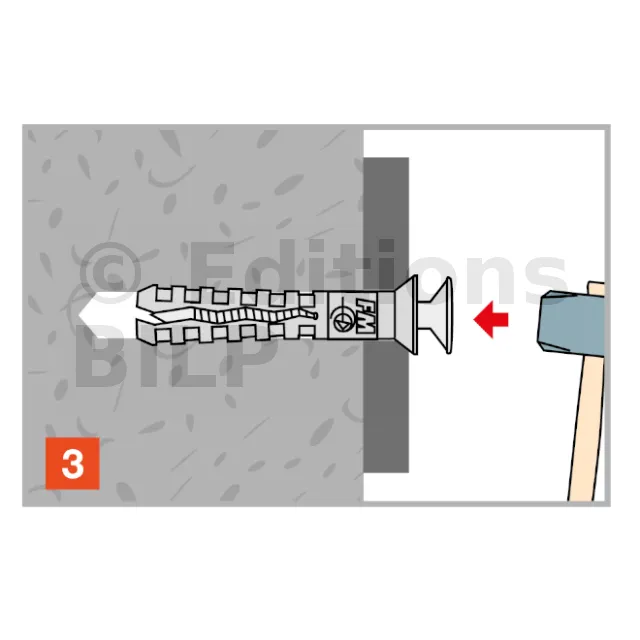

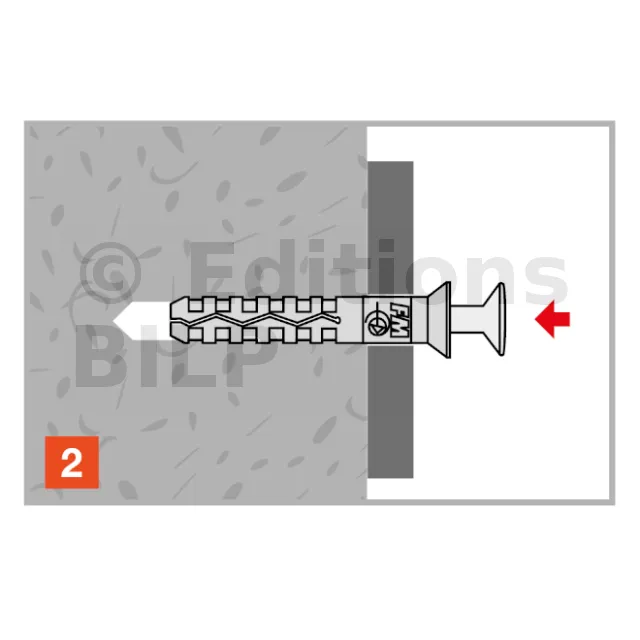

La cheville en nylon limite le transfert thermique, et la pointe préassemblée dans la cheville permet l’expansion de la cheville lors de la frappe.

Caractéristiques

Matière

  • Cheville : nylon gris,
  • Vis : acier électrozingué.

Avantages

  • Montage et démontage très simple grâce au clou fileté,
  • Expansion par vissage ou frappe,

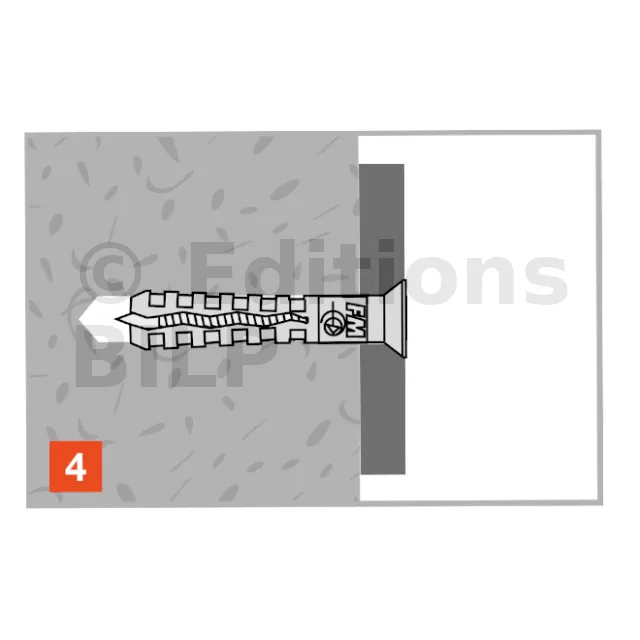

  • Plaquage parfait contre le matériau, à fleur de la surface,
  • Fente zigzag pour éviter le désaxage du clou.

Application

Domaine d’utilisation

  • Chevrons ou tasseaux,
  • Equerres simples et de menuiseries,
  • Rails et colliers pour câbles et tuyaux,
  • Revêtements minces en façades extérieur et intérieur.

Supports

  • Béton non fissuré,
  • Maçonnerie creuse et pleine,
  • Béton cellulaire.

Données techniques

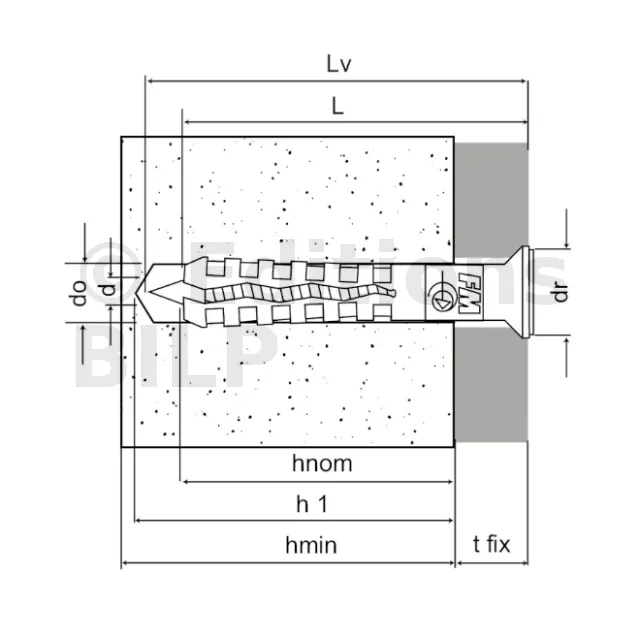

Dimensions


RéférencesRéference produitDimensions [d0xL] [mm]Ep. max élément à fixer [tfix] [mm]Profondeur mini perçage [h1] [mm]Profondeur d’ancrage nominale [hnom] [mm]Ep. mini support [hmin] [mm]Ø vis [d] [mm]Longueur vis [Lv] [mm]Ø colerette [dr] [mm]
62200B0503000=>Cheville TSS Ø5x30 5 35 25 50 3.4 35 8.5
62200B0504000=>Cheville TSS Ø5x40 15 35 25 50 3.4 45 8.5
62200B0604000=>Cheville TSS Ø6x40 10 40 30 100 3.8 45 10
62200B0605000=>Cheville TSS Ø6x50 20 40 30 100 3.8 55 10
62200B0606000=>Cheville TSS Ø6x60 30 40 30 100 3.8 65 10
62200B0608000=>Cheville TSS Ø6x80 50 40 30 100 3.8 85 10
62200B0806000=>Cheville TSS Ø8x60 20 50 40 100 4.8 65 12
62200B0808000=>Cheville TSS Ø8x80 40 50 40 100 4.8 85 12
62200B0810000=>Cheville TSS Ø8x100 60 50 40 100 4.8 105 12
62200B0812000=>Cheville TSS Ø8x120 80 50 40 100 4.8 125 12
62200B0814000=>Cheville TSS Ø8x140 100 50 40 100 4.8 145 12

* non couvert par le marquage CE


Valeurs de calcul- Cheville isolée - Pas de distance au bord

Valeurs design - 1 ancrage - Pas de distance aux bords
Valeurs de calcul - Béton non-fissuré (3)
Traction - NRd (1) Cisaillement - VRd (1-2)
Références C20/25 [kN] Brique pleine [kN] C20/25 [kN] Brique pleine [kN] Moment de flexion MRd [Nm]
62200B0503000=>Cheville 0.23 0.2 0.6 0.6 -
62200B0504000=>Cheville 0.23 0.2 0.6 0.6 -
62200B0604000=>Cheville 0.6 0.36 0.6 0.6 -
62200B0605000=>Cheville 0.6 0.36 0.6 0.6 -
62200B0606000=>Cheville 0.6 0.36 0.6 0.6 -
62200B0608000=>Cheville 0.6 0.36 0.6 0.6 -
62200B0806000=>Cheville 0.6 0.45 1.2 1.2 -
62200B0808000=>Cheville 0.6 0.45 1.2 1.2 -
62200B0810000=>Cheville 0.6 0.45 1.2 1.2 -
62200B0812000=>Cheville 0.6 0.45 1.2 1.2 -
62200B0814000=>Cheville 0.6 0.45 1.2 1.2 -
62202B0604000 - - - - -
62204B0604000 - - - - -


1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG001, annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3 N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

* Non couvert par l’ETE
