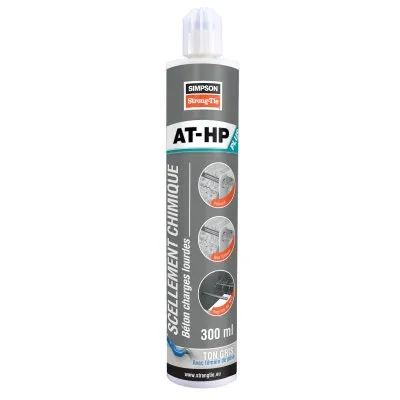

Résine béton charges lourdes avec témoin de pose - Gris - cdt. 300ml - Réf. ATHP300PLUSG-FR
-
RéférenceATHP300PLUSG-FR
-
ConditionnementCartouche
-
FabricationFrançaise
-
MarqueSIMPSON Strong-Tie
-
Contenu300ml
Résine béton charges lourdes avec témoin de pose AT-HP PLUS
L’AT-HP PLUS est une résine béton charges lourdes, préconisée pour la fixation haute performance de tiges filetées ou de fers à béton dans le béton fissuré et non fissuré de C20/25 à C50/60.
Caractéristiques
- Agréments techniques : ETA-19/0265 ; ETA-19/0418 ;
- Déclarations de performance : FR-DoP-e19/0265 ; FR-DoP-e19/0418 ;
- Fiches de données de sécurité : FR-FDS / AT-HP PLUS ;
Matière
- Résine méthacrylate sans styrène
- Tige filetée : acier électrozingué et inox A4-70
Avantages
- Témoin de pose : gain de temps et sécurité de pose. Le temps de prise ne se calcule plus, il se voit,
- Valeur d’adhérence élevée dans le béton,
- Utilisable en eau potable : certification WRAS,
- 2 buses fournies.
Applications
Support

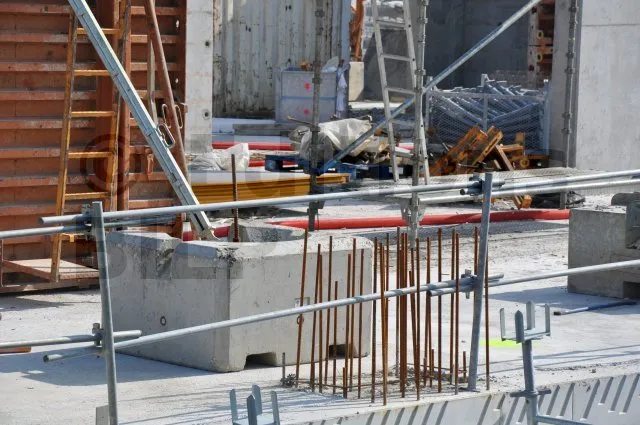

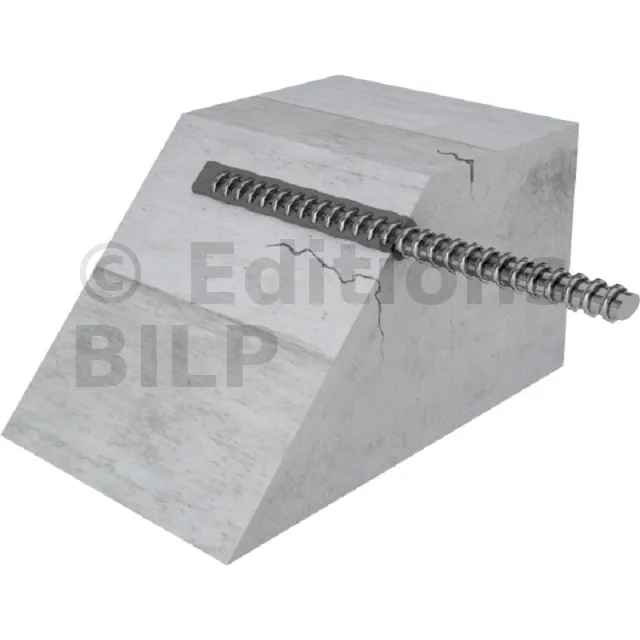

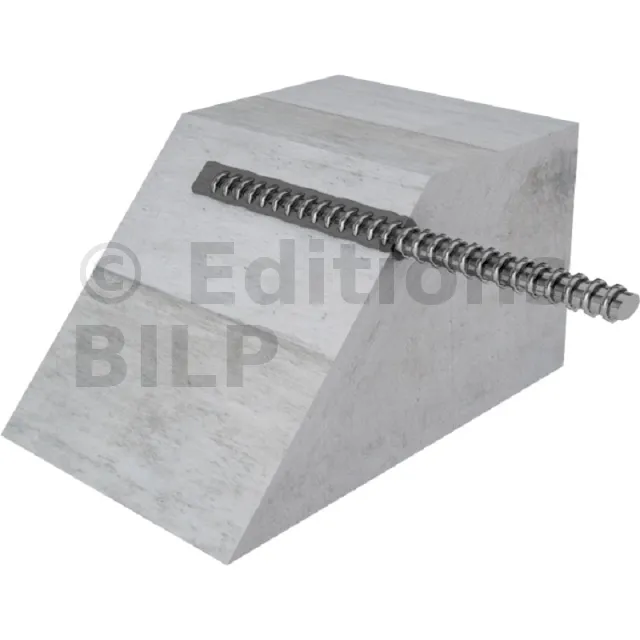

- Béton fissuré et non fissuré : M8 à M30 (charges statiques et quasi statiques, béton sec ou humide),
- Fer à béton Ø8 à Ø32 (charges statiques et quasi statiques, exposition au feu R180).

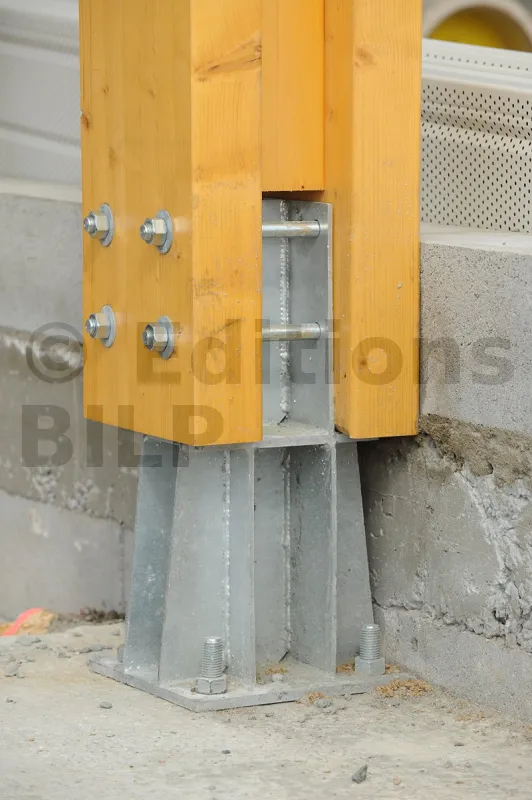

Domaines d’utilisation
- Fixation de garde-corps, grilles, pare-soleils,
- Extension de balcons,
- Poutres et poteaux béton,
- Fixation de poutres métalliques, ponts roulants et échafaudages...
Données techniques
Références | Information produit | |||
---|---|---|---|---|
Couleur grise | Couleur beige | Quantité [ml] | Poids [kg] | |
ATHP300PLUSG-FR | x | - | 300 | 0.575 |
ATHP420PLUSG-FR | x | - | 420 | 0.828 |
Résistance design - Traction - NRd [kN] – hef = 8d – Acier 5.8
Références | Résistance design – hef = 8d – Acier 5.8 | |||||||
---|---|---|---|---|---|---|---|---|
Traction - NRd [kN] | ||||||||
Béton fissuré | Béton non fissuré | |||||||
C20/25 | C30/37 | C40/50 | C50/60 | C20/25 | C30/37 | C40/50 | C50/60 | |
AT-HP PLUS + LMAS M8 | - | - | - | - | 10.7 | 12 | 12 | 12 |
AT-HP PLUS + LMAS M10 | - | - | - | - | 15.9 | 17.8 | 19.3 | 19.3 |
AT-HP PLUS + LMAS M12 | 8.4 | 8.8 | 9 | 9.2 | 21.7 | 24.3 | 26.7 | 28 |
AT-HP PLUS + LMAS M16 | 15 | 15.6 | 16.1 | 16.4 | 34.3 | 38.4 | 42.2 | 44.6 |
AT-HP PLUS+ LMAS M20 | - | - | - | - | 50.2 | 56.3 | 61.8 | 65.3 |
AT-HP PLUS+ LMAS M24 | - | - | - | - | 67.5 | 75.6 | 83.1 | 87.8 |
Béton :
- Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
- Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
- Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).
Résistance design - Traction - NRd [kN] – hef = 12d – Acier 5.8
Références | Résistance design – hef = 12d – Acier 5.8 | |||||||
---|---|---|---|---|---|---|---|---|
Traction - NRd [kN] | ||||||||
Béton fissuré | Béton non fissuré | |||||||
C20/25 | C30/37 | C40/50 | C50/60 | C20/25 | C30/37 | C40/50 | C50/60 | |
AT-HP PLUS + LMAS M8 | - | - | - | - | 12 | 12 | 12 | 12 |
AT-HP PLUS + LMAS M10 | - | - | - | - | 19.3 | 19.3 | 19.3 | 19.3 |
AT-HP PLUS + LMAS M12 | 12.7 | 13.2 | 13.5 | 13.8 | 28 | 28 | 28 | 28 |
AT-HP PLUS + LMAS M16 | 22.5 | 23.4 | 24.1 | 24.5 | 51.4 | 52.7 | 52.7 | 52.7 |
AT-HP PLUS+ LMAS M20 | - | - | - | - | 75.4 | 82 | 82 | 82 |
AT-HP PLUS+ LMAS M24 | - | - | - | - | 101.3 | 113.4 | 118 | 118 |
Béton :
- Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
- Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
- Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).
Résistance design - Traction - NRd [kN] – hef = 8d – Acier inox A4-70
Références | Résistance design – hef = 8d – Acier inox A4-70 | |||||||
---|---|---|---|---|---|---|---|---|
Traction - NRd [kN] | ||||||||
Béton fissuré | Béton non fissuré | |||||||
C20/25 | C30/37 | C40/50 | C50/60 | C20/25 | C30/37 | C40/50 | C50/60 | |
AT-HP PLUS + LMAS M8 | - | - | - | - | 10.7 | 12 | 13.2 | 13.9 |
AT-HP PLUS + LMAS M10 | - | - | - | - | 15.9 | 17.8 | 19.6 | 20.7 |
AT-HP PLUS + LMAS M12 | 8.4 | 8.8 | 9 | 9.2 | 21.7 | 24.3 | 26.7 | 28.2 |
AT-HP PLUS + LMAS M16 | 15 | 15.6 | 16.1 | 16.4 | 34.3 | 38.4 | 42.2 | 44.6 |
AT-HP PLUS+ LMAS M20 | - | - | - | - | 50.2 | 56.3 | 61.8 | 65.3 |
AT-HP PLUS+ LMAS M24 | - | - | - | - | 67.5 | 75.6 | 83.1 | 87.8 |
Béton :
- Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
- Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
- Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).
Résistance design - Traction - NRd [kN] – hef = 12d – Acier inox A4-70
Références | Résistance design – hef = 12d – Acier inox A4-70 | |||||||
---|---|---|---|---|---|---|---|---|
Traction - NRd [kN] | ||||||||
Béton fissuré | Béton non fissuré | |||||||
C20/25 | C30/37 | C40/50 | C50/60 | C20/25 | C30/37 | C40/50 | C50/60 | |
AT-HP PLUS + LMAS M8 | - | - | - | - | 13.9 | 13.9 | 13.9 | 13.9 |
AT-HP PLUS + LMAS M10 | - | - | - | - | 21.9 | 21.9 | 21.9 | 21.9 |
AT-HP PLUS + LMAS M12 | 12.7 | 13.2 | 13.5 | 13.8 | 31.6 | 31.6 | 31.6 | 31.6 |
AT-HP PLUS + LMAS M16 | 22.5 | 23.4 | 24.1 | 24.5 | 51.4 | 57.6 | 58.8 | 58.8 |
AT-HP PLUS+ LMAS M20 | - | - | - | - | 75.4 | 84.4 | 92 | 92 |
AT-HP PLUS+ LMAS M24 | - | - | - | - | 101.3 | 113.4 | 124.6 | 131.7 |
Béton :
* Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
* Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dall doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
* Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).
Résistance design - Cisaillement – VRd [kN] – hef = 8d – Acier 5.8
Références | Résistance design – hef = 8d – Acier 5.8 | |||||||
---|---|---|---|---|---|---|---|---|
Traction - NRd [kN] | ||||||||
Béton fissuré | Béton non fissuré | |||||||
C20/25 | C30/37 | C40/50 | C50/60 | C20/25 | C30/37 | C40/50 | ||
AT-HP PLUS +LMAS M8 | - | - | - | 7.2 | 7.2 | 7.2 | 7.2 | |
AT-HP PLUS + LMAS M10 | - | - | - | 12 | 12 | 12 | 12 | |
AT-HP PLUS + LMAS M12 | 16.8 | 16.8 | 16.8 | 16.8 | 16.8 | 16.8 | 16.8 | |
AT-HP PLUS + LMAS M16 | 30 | 31.2 | 31.2 | 31.2 | 31.2 | 31.2 | 31.2 | |
AT-HP PLUS+ LMAS M20 | - | - | - | 48.8 | 48.8 | 48.8 | 48.8 | |
AT-HP PLUS + LMAS M24 | - | - | - | 70.4 | 70.4 | 70.4 | 70.4 |
Béton :
- Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
- Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
- Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).
Résistance design - Cisaillement – VRd [kN] – hef = 12d – Acier 5.8
Références | Résistance design – hef = 12d – Acier 5.8 | |||||||
---|---|---|---|---|---|---|---|---|
Traction - NRd [kN] | ||||||||
Béton fissuré | Béton non fissuré | |||||||
C20/25 | C30/37 | C40/50 | C50/60 | C20/25 | C30/37 | C40/50 | C50/60 | |
AT-HP PLUS + LMAS M8 | - | - | - | - | 7.2 | 7.2 | 7.2 | 7.2 |
AT-HP PLUS + LMAS M10 | - | - | - | - | 12 | 12 | 12 | 12 |
AT-HP PLUS + LMAS M12 | 16.8 | 16.8 | 16.8 | 16.8 | 16.8 | 16.8 | 16.8 | 16.8 |
AT-HP PLUS + LMAS M16 | 31.2 | 31.2 | 31.2 | 31.2 | 31.2 | 31.2 | 31.2 | 31.2 |
AT-HP PLUS+ LMAS M20 | - | - | - | - | 48.8 | 48.8 | 48.8 | 48.8 |
AT-HP PLUS + LMAS M24 | - | - | - | - | 70.4 | 70.4 | 70.4 | 70.4 |
Béton :
- Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
- Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
- Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).
Résistance design - Cisaillement - VRd [KN] – hef = 8D – Acier INOX A4-70
Références | Résistance design – hef = 8d – Acier inox A4-70 | |||||||
---|---|---|---|---|---|---|---|---|
Traction - NRd [kN] | ||||||||
Béton fissuré | Béton non fissuré | |||||||
C20/25 | C30/37 | C40/50 | C50/60 | C20/25 | C30/37 | C40/50 | C50/60 | |
AT-HP PLUS + LMAS M8 | - | - | - | - | 8.3 | 8.3 | 8.3 | 8.3 |
AT-HP PLUS + LMAS M10 | - | - | - | - | 12.8 | 12.8 | 12.8 | 12.8 |
AT-HP PLUS + LMAS M12 | 16.9 | 17.6 | 18.1 | 18.4 | 19.2 | 19.2 | 19.2 | 19.2 |
AT-HP PLUS + LMAS M16 | 30 | 31.2 | 32.1 | 32.7 | 35.3 | 35.3 | 35.3 | 35.3 |
AT-HP PLUS+ LMAS M20 | - | - | - | - | 55.1 | 55.1 | 55.1 | 55.1 |
AT-HP PLUS + LMAS M24 | - | - | - | - | 79.5 | 79.5 | 79.5 | 79.5 |
Béton :
- Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
- Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
- Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).
Résistance design - Cisaillement - VRd [KN] – hef = 12D – Acier INOX A4-70
Références | Résistance design – hef = 12d – Acier inox A4-70 | |||||||
---|---|---|---|---|---|---|---|---|
Traction - NRd [kN] | ||||||||
Béton fissuré | Béton non fissuré | |||||||
C20/25 | C30/37 | C40/50 | C50/60 | C20/25 | C30/37 | C40/50 | C50/60 | |
AT-HP PLUS + LMAS M8 | - | - | - | - | 8.3 | 8.3 | 8.3 | 8.3 |
AT-HP PLUS + LMAS M10 | - | - | - | - | 12.8 | 12.8 | 12.8 | 12.8 |
AT-HP PLUS + LMAS M12 | 19.2 | 19.2 | 19.2 | 19.2 | 19.2 | 19.2 | 19.2 | 19.2 |
AT-HP PLUS + LMAS M16 | 35.3 | 35.3 | 35.3 | 35.3 | 35.3 | 35.3 | 35.3 | 35.3 |
AT-HP PLUS+ LMAS M20 | - | - | - | - | 55.1 | 55.1 | 55.1 | 55.1 |
AT-HP PLUS + LMAS M24 | - | - | - | - | 79.5 | 79.5 | 79.5 | 79.5 |
Béton :
- Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
- Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
- Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).
Résistance design – Moment de flexion – MRd [Nm] – Béton
Références | Résistance design – Moment de flexion – MRd [Nm] | |
---|---|---|
Acier 5.8 | Acier inox A4-70 | |
AT-HP PLUS + LMAS M8 | 15.2 | 16.7 |
AT-HP PLUS + LMAS M10 | 29.6 | 34 |
AT-HP PLUS + LMAS M12 | 52.8 | 59 |
AT-HP PLUS + LMAS M16 | 133.6 | 149.4 |
AT-HP PLUS+ LMAS M20 | 260.8 | 29 |
AT-HP PLUS + LMAS M24 | 448.8 | 502.6 |
Béton :
- Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
- Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
- Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).
Résistance design – Traction – NRd [kN] – Fers à béton
Références | Résistance design – NRd – Acier 5.8 [kN] | |||||||
---|---|---|---|---|---|---|---|---|
Béton non fissuré | ||||||||
hef = 8d | hef = 12d | |||||||
C20/25 | C30/37 | C40/50 | C50/60 | C20/25 | C30/37 | C40/50 | C50/60 | |
AT-HP PLUS + Ø8 | 6.3 | 7 | 7.7 | 8.1 | 9.4 | 10.5 | 11.5 | 12.2 |
AT-HP PLUS + Ø10 | 10.5 | 11.7 | 12.9 | 13.6 | 15.7 | 17.6 | 19.3 | 20.4 |
AT-HP PLUS+ Ø12 | 14.1 | 15.8 | 17.3 | 18.3 | 21.1 | 23.6 | 26 | 27.4 |
AT-HP PLUS + Ø14 | 19.1 | 21.4 | 23.6 | 24.9 | 28.7 | 32.2 | 35.3 | 37.3 |
AT-HP PLUS + Ø16 | 23.2 | 26 | 28.6 | 34.8 | 34.8 | 39 | 42.8 | 52.2 |
AT-HP PLUS + Ø20 | 36.3 | 40.6 | 44.6 | 47.2 | 54.4 | 61 | 66.9 | 70.8 |
AT-HP PLUS + Ø25 | 52.3 | 58.6 | 64.4 | 68 | 78.5 | 87.9 | 96.6 | 102.1 |
Résistance design – Cisaillement – VRd [kN] – Fers à béton
Références | Résistance design – VRd – Acier 5.8 [kN] | |||||||
---|---|---|---|---|---|---|---|---|
Béton non fissuré | ||||||||
hef = 8d | hef = 12d | |||||||
C20/25 | C30/37 | C40/50 | C50/60 | C20/25 | C30/37 | C40/50 | C50/60 | |
AT-HP PLUS + Ø8 | 9.3 | 9.3 | 9.3 | 9.3 | 9.3 | 9.3 | 9.3 | 9.3 |
AT-HP PLUS + Ø10 | 14.7 | 14.7 | 14.7 | 14.7 | 14.7 | 14.7 | 14.7 | 14.7 |
AT-HP PLUS + Ø12 | 20.7 | 20.7 | 20.7 | 20.7 | 20.7 | 20.7 | 20.7 | 20.7 |
AT-HP PLUS + Ø14 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 |
AT-HP PLUS + Ø16 | 36.7 | 36.7 | 36.7 | 36.7 | 36.7 | 36.7 | 36.7 | 36.7 |
AT-HP PLUS + Ø20 | 57.3 | 57.3 | 57.3 | 57.3 | 57.3 | 57.3 | 57.3 | 57.3 |
AT-HP PLUS + Ø25 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
Résistance design – Moment de flexion – MRd [Nm] – Fers à béton
Références | Résistance design – Moment de flexion – MRd [Nm] |
---|---|
AT-HP PLUS + Ø8 | 22 |
AT-HP PLUS + Ø10 | 43.3 |
AT-HP PLUS + Ø12 | 74.7 |
AT-HP PLUS + Ø14 | 118.7 |
AT-HP PLUS + Ø16 | 176.7 |
AT-HP PLUS + Ø20 | 345.3 |
AT-HP PLUS + Ø25 | 674.7 |
Mise en oeuvre : 5 étapes pour fixer dans un matériau plein

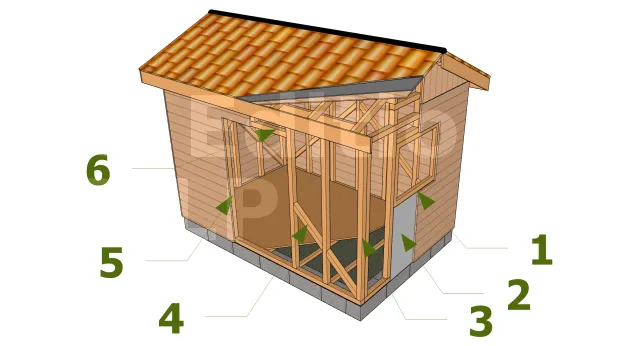

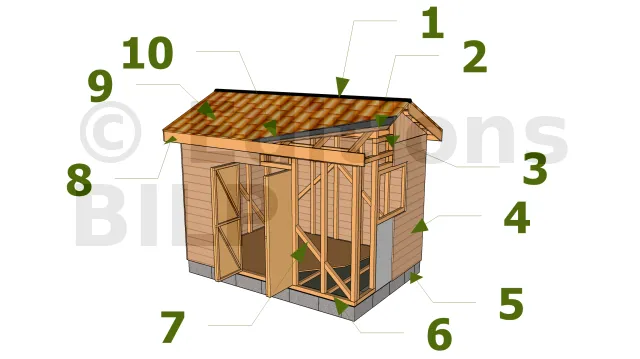

- 1 : Cadre de fenêtre
- 2 : Couche isolante
- 3 : Poteau
- 4 : Contreventement
- 5 : Cadre de porte
- 6 : Montant

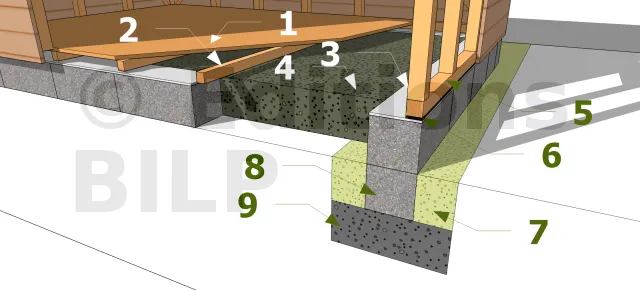

Les murs de votre cabane en bois seront constitués des poteaux qui se subdivisent en poteaux principaux qui s’alignent dans les coins auxquels s’ajoutent les colombages qui vont supporter les planches. Au-dessus des planches viennent se loger le bardage qui permet non seulement d’étanchéifier la structure, mais apporte également une touche esthétique. Aux endroits choisis viennent se loger les cadres de portes et de fenêtres. Pour une isolation thermique accrue, il est possible de mettre une couche isolante entre le bardage et la couche de planches sous-jacentes.
Mise en oeuvre : 6 étapes pour fixer dans un matériau creux
Temps de pose
Température du matériau support Tbase material | Durée pratique d’utilisation tgel | Temps de séchage (béton sec) tcure, dry | Temps de séchage (béton humide)tcure, wet |
---|---|---|---|
0°C ≤ Tbase material < +5°C | 25 min | 90 min | 3:00 h |
5°C ≤ Tbase material < +10°C | 17 min | 70 min | 2:00 h |
10°C ≤ Tbase material < +20°C | 12 min | 65 min | 2:10 h |
20°C ≤ Tbase material < +30°C | 6 min | 60 min | 2:00 h |
30°C ≤ Tbase material ≤ +40°C | 3 min | 45 min | 1:30 h |
• Nettoyage manuel à l’air pour les perçages de diamètres d0 ≤ 24 mm et une profondeur h0 ≤ 10d :
- 4x souffler de l’air (pompe manuelle)
- 4x brosser le perçage
- 4x souffler de l’air (pompe manuelle)
• Nettoyage avec air comprimé pour tous les diamètres d0 et toutes les profondeurs h0 :
- 2x souffler de l’air (min. 6bar - air comprimé sec et filtré)
- 2x brosser le perçage
- 2x souffler de l’air (min. 6bar - air comprimé sec et filtré)
• Température de la cartouche : ≥ +20°C
Méthodes de perçage
Brique pleine / béton | Perçage à percussion |
---|---|
Brique creuse | Perçage rotatif |
Béton cellulaire | Perçage à percussion |
Paramètres d’installation - Béton
Références | Paramètres d’installation - Béton | |||||
---|---|---|---|---|---|---|
Ø perçage [d0] [mm] | Ø max. pièce à fixer [df] [mm] | Profondeur de perçage (8d) [h0=hef=8d] [mm] | Profondeur de perçage (8d)[h0=hef=12d] [mm] | Taille de clé [SW] | Couple d’installation [Tinst] [Nm] | |
AT-HP PLUS + LMAS M8 | 10 | 9 | 64 | 96 | 13 | 10 |
AT-HP PLUS + LMAS M10 | 12 | 12 | 80 | 120 | 17 | 20 |
AT-HP PLUS + LMAS M12 | 14 | 14 | 96 | 144 | 19 | 30 |
AT-HP PLUS + LMAS M16 | 18 | 18 | 128 | 192 | 24 | 60 |
AT-HP PLUS+ LMAS M20 | 24 | 22 | 160 | 240 | 30 | 90 |
AT-HP PLUS + LMAS M24 | 28 | 26 | 192 | 288 | 36 | 140 |
Espacement, distances aux bords et épaisseur des éléments - Béton
Références | Espacement, distance aux bords et épaisseur des éléments - Béton | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Profondeur d’ancrage efficace (8d) [hef,8d] [mm] | Espacement caractéristique pour hef,8d [Scr,N] [mm] | Distance caractéristique au bord pour hef,8d [ccr,N] [mm] | Epaisseur mini élément pour hef,8d [hmin] [mm] | Profondeur d’ancrage efficace (12d) [hef,12d] [mm] | Espacement caractéristique pour hef,12d [Scr,N] [mm] | Distance caractéristique au bord pour hef,12d [ccr,N] [mm] | Epaisseur mini élément pour hef,12d [hmin] [mm] | Entraxe mini. [Smin] [mm] | Distance aux bords mini. [Cmin] [mm] | |
AT-HP PLUS + LMAS M8 | 64 | 192 | 96 | 100 | 96 | 288 | 144 | 100 | 40 | 40 |
AT-HP PLUS + LMAS M10 | 80 | 240 | 120 | 110 | 120 | 360 | 180 | 150 | 50 | 50 |
AT-HP PLUS + LMAS M12 | 96 | 288 | 144 | 126 | 144 | 432 | 216 | 174 | 60 | 60 |
AT-HP PLUS + LMAS M16 | 128 | 384 | 192 | 158 | 192 | 576 | 288 | 222 | 80 | 80 |
AT-HP PLUS+ LMAS M20 | 160 | 480 | 240 | 190 | 240 | 720 | 360 | 270 | 100 | 100 |
AT-HP PLUS + LMAS M24 | 192 | 576 | 288 | 222 | 288 | 864 | 432 | 318 | 120 | 120 |
Paramètres d’installation - Fers à béton
Références | Paramètres d’installation - Fers à béton | ||
---|---|---|---|
Ø perçage [d0] [mm] | Profondeur de perçage (8d) [h0=hef=8d] [mm] | Profondeur de perçage (8d) [h0=hef=12d] [mm] | |
AT-HP PLUS + Ø8 | 12 | 64 | 96 |
AT-HP PLUS + Ø10 | 14 | 80 | 120 |
AT-HP PLUS + Ø12 | 16 | 96 | 144 |
AT-HP PLUS + Ø14 | 18 | 112 | 168 |
AT-HP PLUS + Ø16 | 20 | 128 | 192 |
AT-HP PLUS + Ø20 | 25 | 160 | 240 |
AT-HP PLUS + Ø25 | 32 | 200 | 300 |
Espacement, distance aux bords et épaisseur des éléments - Fers à béton
Références | Espacement, distance aux bords et épaisseur des éléments - Fers à béton | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Profondeur d’ancrage efficace (8d) [hef,8d] [mm] | Espacement caractéristique pour hef,8d [Scr,N] [mm] | Distance caractéristique au bord pour hef,8d [ccr,N] [mm] | Epaisseur mini élément pour hef,8d [hmin] [mm] | Profondeur d’ancrage efficace (12d) [hef,12d] [mm] | Espacement caractéristique pour hef,12d [Scr,N] [mm] | Distance caractéristique au bord pour hef,12d [ccr,N] [mm] | Epaisseur mini élément pour hef,12d [hmin] [mm] | Entraxe mini. [Smin] [mm] | Distance aux bords mini. [Cmin] [mm] | |
AT-HP PLUS + Ø8 | 64 | 192 | 96 | 100 | 96 | 288 | 144 | 100 | 40 | 40 |
AT-HP PLUS + Ø10 | 80 | 240 | 120 | 110 | 120 | 360 | 180 | 150 | 50 | 50 |
AT-HP PLUS + Ø12 | 96 | 288 | 144 | 126 | 144 | 432 | 216 | 174 | 60 | 60 |
AT-HP PLUS + Ø14 | 112 | 336 | 168 | 148 | 168 | 504 | 252 | 204 | 70 | 70 |
AT-HP PLUS + Ø16 | 128 | 384 | 192 | 168 | 192 | 576 | 288 | 232 | 80 | 80 |
AT-HP PLUS + Ø20 | 160 | 480 | 240 | 210 | 240 | 720 | 360 | 290 | 100 | 100 |
AT-HP PLUS + Ø25 | 200 | 600 | 300 | 264 | 300 | 900 | 450 | 364 | 125 | 125 |
