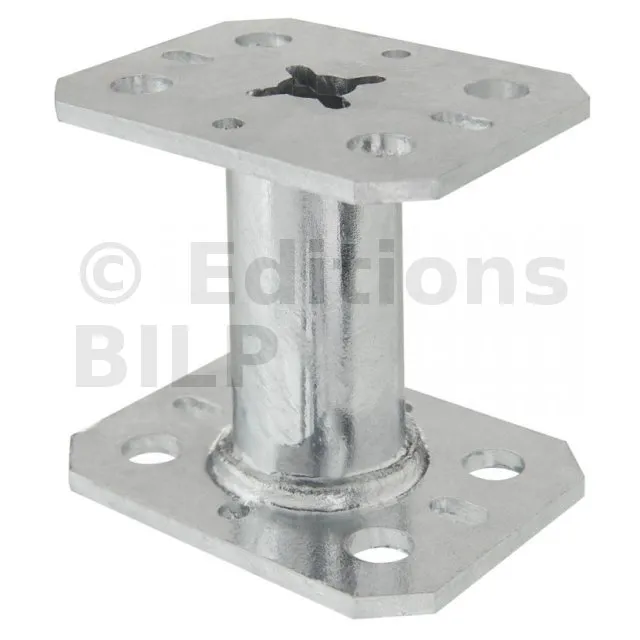

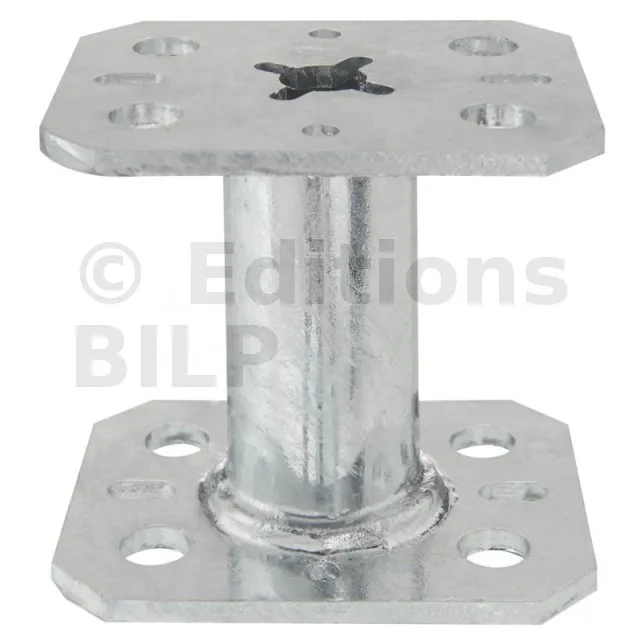

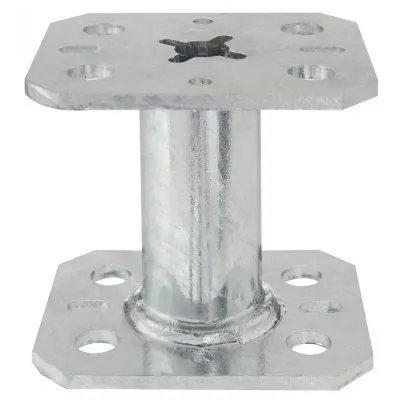

Pied de poteau mini fixe, hauteur (B) : 70mm, cdt : 25 pièces - Réf. PPMINI70_25
- RéférencePPMINI70_25
- Epaisseur4mm
- Fabricationfrançaise
- MatériauGalvanisation à chaud suivant NF EN ISO 1461
- MarqueSIMPSON Strong-Tie
- Largeur (A)90mm
- Largeur (D)90mm
- PortéSolive
- Perçages platine haute4Ø11 - 2Ø6x12
- Perçages platine basse4Ø11 - 2Ø6x12
- Connexion bois sur support rigideSur poteau : 4Ø10 (boulons ou tirefonds LAG 8x50) ; sur béton : 4Ø10 (goujons WA M8-68/5 ; tige filetée LMAS M8-95/20)
- Largeur (B)70mm
- Largeur (E)70mm
- Charge maximale admissible en compressionParallèle au fil : 3.14 tonnes - Perpendiculaire au fil : 1.02 tonnes
- Entraxe entre les perçagespetit côté. 37mm - grand coté. 57 mm (platine basse)
Pieds de poteau mini
De petite dimension les pieds de poteau PPMINI sont particulièrement adaptés à la fixation de planchers chauffants ou de garde corps.
Caractéristiques :
Agréments techniques : ETA-07/0285
Déclarations de performance :FR-DoP-e07/0285
Matière :
- S235JR suivant NF EN 10025.
- Galvanisé à chaud suivant NF EN ISO 1461,
- Épaisseur : 4 mm.
Avantages :
- Adapté aux constructions plus légères.
Applications
Support :
- Porteur : bois, béton, acier.
- Porté : bois massif, bois composite, lamellé collé.
Domaines d’utilisation :
- Fixation de garde corps,
- Fixation de barrière intérieure,
- Fixation de planchers chauffants.
Données techniques
Dimensions
| Références | Dimensions [mm] | Platine haute | Platine basse | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | D | E | F | G | t | Ø11 | Ø6x12 | Ø11 | Ø6x12 | |
| PPMINI50 | 90 | 70 | 90 | 70 | 50 | 34 | 4 | 4 | 2 | 4 | 2 |
| PPMINI70 | 90 | 70 | 90 | 70 | 70 | 34 | 4 | 4 | 2 | 4 | 2 |
| PPMINI80 | 90 | 70 | 90 | 70 | 80 | 34 | 4 | 4 | 2 | 4 | 2 |
Valeurs caractéristiques - Bois sur béton
| Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
|---|---|---|---|---|---|---|
| Sur poteau | Sur béton | R1,k | ||||
| Quantité | type | Quantité | type | Parallèle au fil | Perpendiculaire au fil | |
| PPMINI50 | 4 | Ø10 | 4 | Ø10* | 58.6 / kmod^0.37 | 21.6 |
| PPMINI70 | 4 | Ø10 | 4 | Ø10* | 58.6 / kmod^0.37 | 21.6 |
| PPMINI80 | 4 | Ø10 | 4 | Ø10* | 58.6 / kmod^0.37 | 21.6 |
* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
Valeurs caractéristiques simplifiées - Bois sur béton
| Références | Fixations | Valeurs caractéristiques simplifiées - Bois C24 [kN] | ||||
|---|---|---|---|---|---|---|
| Sur poteau | Sur béton | R1,k | ||||
| Quantité | type | Quantité | type | Parallèle au fil** | Perpendiculaire au fil | |
| PPMINI50 | 4 | Ø10 | 4 | Ø10* | 66.8 | 21.6 |
| PPMINI70 | 4 | Ø10 | 4 | Ø10* | 66.8 | 21.6 |
| PPMINI80 | 4 | Ø10 | 4 | Ø10* | 66.8 | 21.6 |
* Referez vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
** Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
