Etrier pour croupe : arêtiers doubles - Réf. THJA26_25

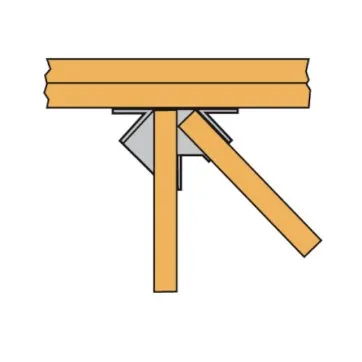

Assemblages de deux éléments : un arêtier et un empannon OU deux arêtiers sans empannon.

bientôt DISPO
Expédition estimée dans 8 jours.
14€00
  TTC  / étrier
soit 349.88€ pour 25 étriers

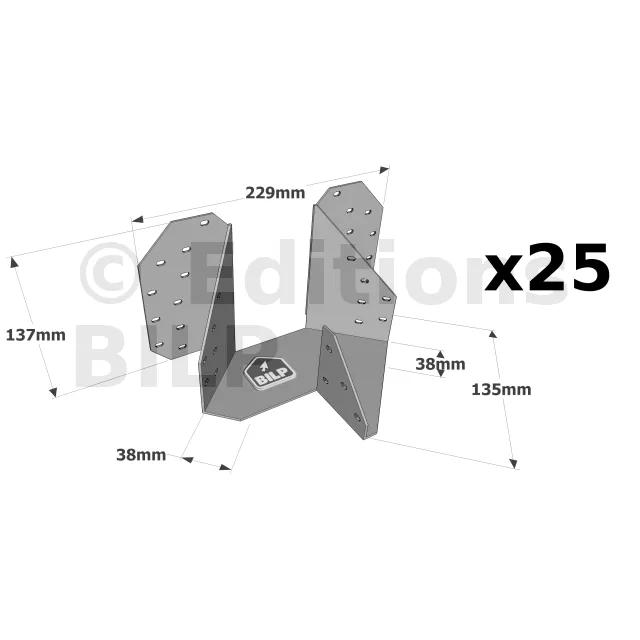

    • Fixe
    • 38mm
    • 25 pièces
  • Autres choix

  • Référence
    THJA26_25
  • Epaisseur
    2mm
  • Fabrication
    française
  • Matériau
    Acier galvanisé G90 suivant ASTM A653
  • Marque
    SIMPSON Strong-Tie
  • Profondeur (C)
    135mm
  • Profondeur (F)
    100mm
  • Perçages sur porteur Ø5 [mm]
    24
  • Perçages sur porteur Ø13 [mm]
    4
  • Perçages sur porté
    Arêtier : 12Ø4[mm] - Empannon : 4Ø4

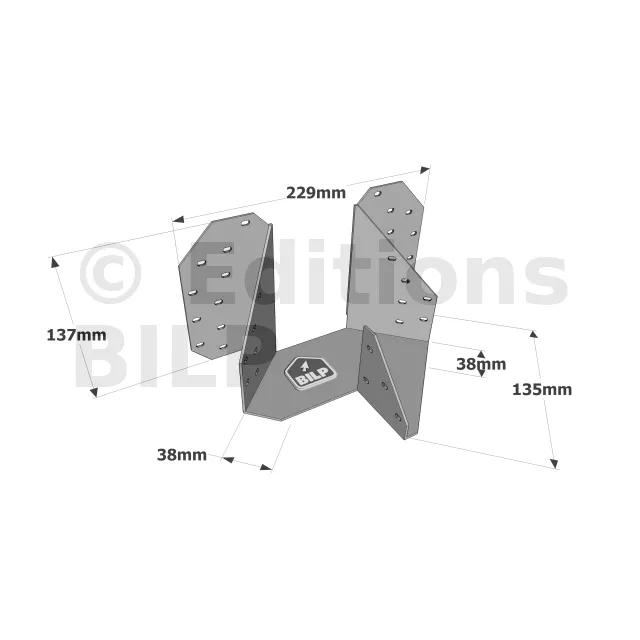

  • Largeur (D)
    229mm
  • Hauteur (B)
    137mm

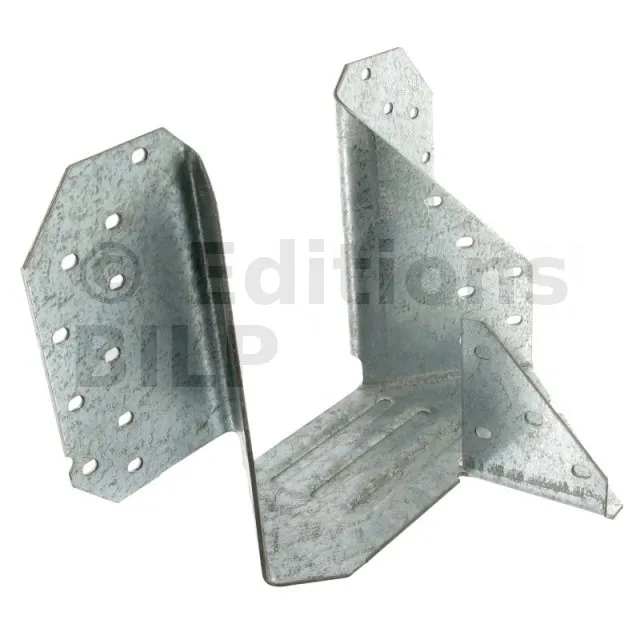

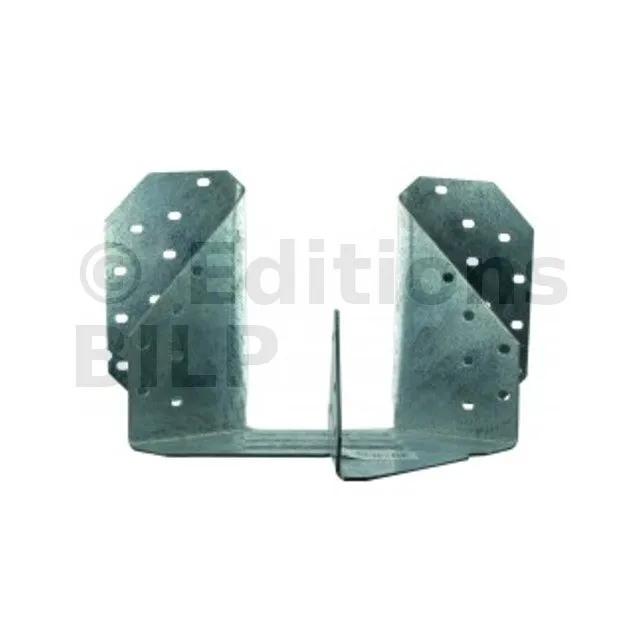

Etriers pour croupe THJA26

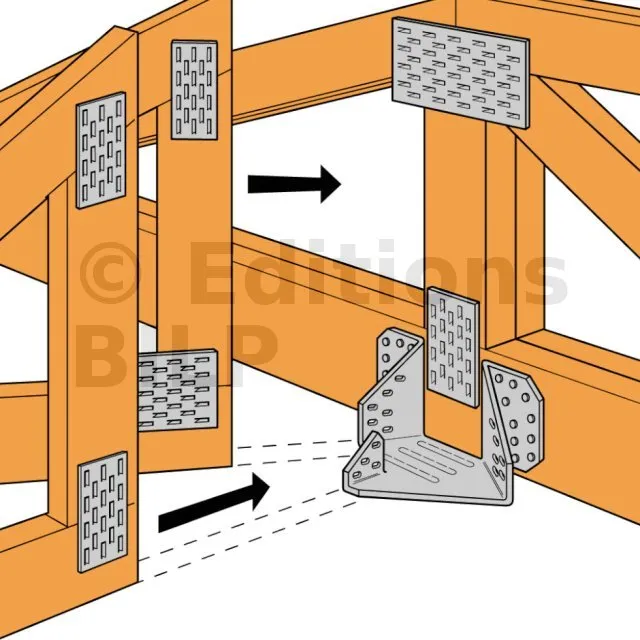

L’étrier pour croupe THJA26 est utilisé dans la fermette de section 38mm. Il permet la réalisation d’une croupe en assemblant les demi-fermes d’arêtier et d’empannon.

Caractéristiques

Matière

  • Acier galvanisé G90 suivant ASTM A653.

Avantages

  • Utilisable dans de multiples configurations.

Applications

Support

  • Porteur : bois massif, bois composite, lamellé-collé,
  • Porté : bois massif.

Domaines d’utilisation

  • Réalisation de croupe.

Données techniques

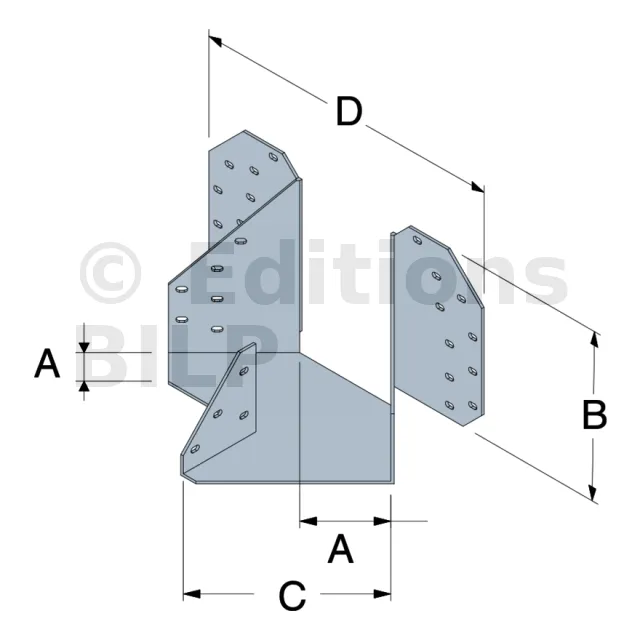

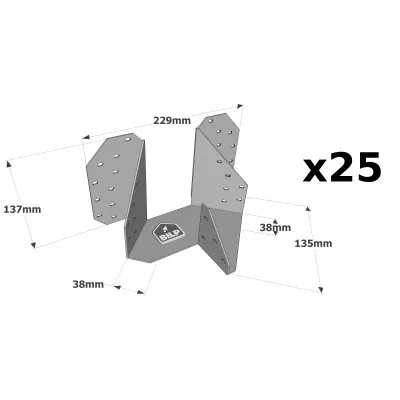

Dimensions
RéférencesDimensions [mm]Perçages sur porteurPerçages sur porté
A B C D t Ø4 [mm] Arêtier Empannon
Ø4 [mm] Ø4 [mm]
THJA26 38 137 135 229 2 20 12 4

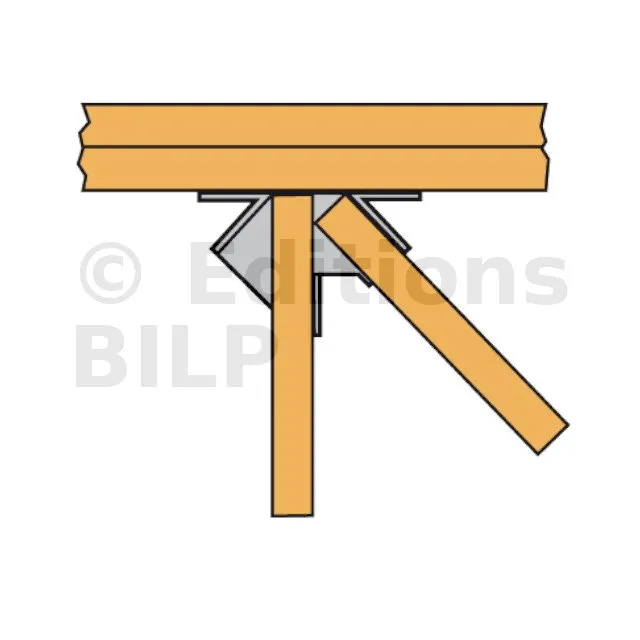

Valeurs caractéristiques - Bois sur Bois - Connexion 2 éléments (1 arêtier + 1 empannon) - Porteur ≥147mm
RéférencesValeurs caractéristiques - Bois sur bois - Clouage total
Section de bois et fixations (1 arêtier + 1 empannon) Valeurs caractéristiques (1 arêtier + 1 empannon) - Porteur≥147mm - Bois C24 [kN]

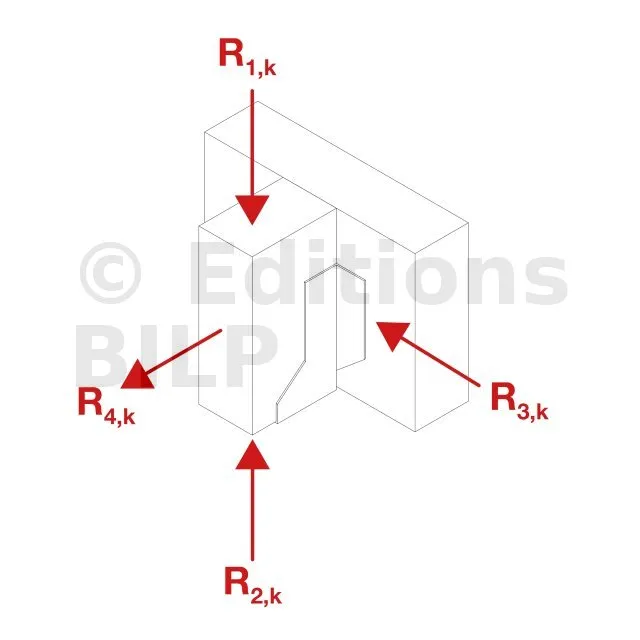

Porteur Empannon Arêtier R1.k R2.k
Nb. de plis Hauteur min. CNA4,0x35 Nb. de plis Hauteur min. CNA4,0x35 Nb. de plis Hauteur min. CNA4,0x35 Empannon Arêtier Total Empannon Arêtier Total
THJA26 2 145 20 1 145 4 1 145 6 3.2 9.8 13 1.5 4.3 5.7

Valeurs caractéristiques - Bois sur Bois - Connexion 2 éléments (1 arêtier + 1 empannon) - Porteur ≥172mm
RéférencesValeurs caractéristiques - Bois sur bois - Clouage total
Section de bois et fixations (1 arêtier + 1 empannon) Valeurs caractéristiques (1 arêtier + 1 empannon) - Porteur≥172mm - Bois C24 [kN]
Porteur Empannon Arêtier R1.k R2.k
Nb. de plis Hauteur min. CNA4,0x35 Nb. de plis Hauteur min. CNA4,0x35 Nb. de plis Hauteur min. CNA4,0x35 Empannon Arêtier Total Empannon Arêtier Total
THJA26 2 175 20 1 145 4 1 145 6 3.3 9.9 13.2 1.5 4.3 4.8

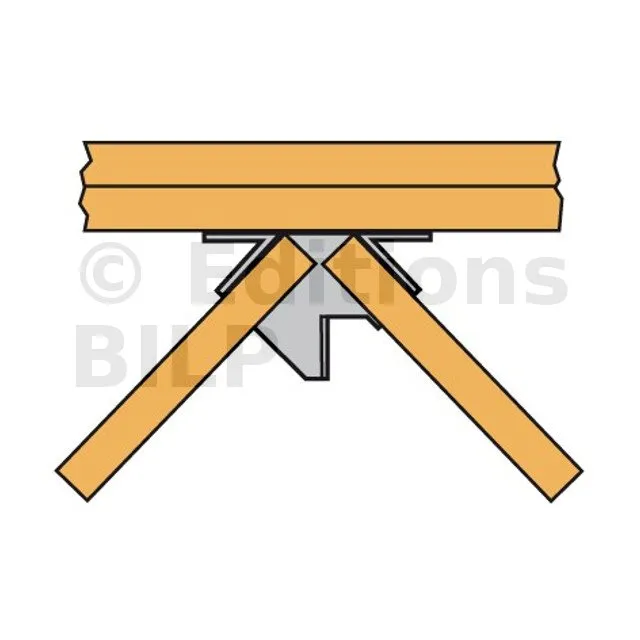

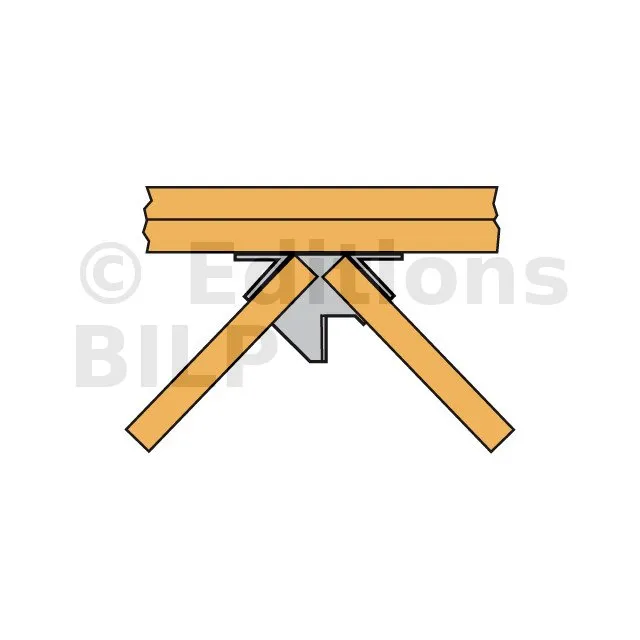

Valeurs caractéristiques - Bois sur Bois - Connexion 2 éléments (2 arêtiers) - Porteur ≥147mm
RéférencesValeurs caractéristiques - Bois sur bois - Clouage total
Section de bois et fixations (1 arêtier + 1 empannon) Valeurs caractéristiques (1 arêtier + 1 empannon) - Porteur≥172mm - Bois C24 [kN]
Porteur Empannon Arêtier R1.k R2.k
Nb. de plis Hauteur min. CNA4,0x35 Nb. de plis Hauteur min. CNA4,0x35 Nb. de plis Hauteur min. CNA4,0x35 Empannon Arêtier Total Empannon Arêtier Total
THJA26 2 145 20 - - - 2 145 12 - 6.8 13.6 - 2.9 5.8

Valeurs caractéristiques - Bois sur Bois - Connexion 2 éléments (2 arêtiers) - Porteur ≥172mm
RéférencesValeurs caractéristiques - Bois sur bois - Clouage total
Section de bois et fixations (1 arêtier + 1 empannon) Valeurs caractéristiques (1 arêtier + 1 empannon) - Porteur≥172mm - Bois C24 [kN]
Porteur Empannon Arêtier R1.k R2.k
Nb. de plis Hauteur min. CNA4,0x35 Nb. de plis Hauteur min. CNA4,0x35 Nb. de plis Hauteur min. CNA4,0x35 Empannon Arêtier Total Empannon Arêtier Total
THJA26 2 175 20 - - - 1 145 12 - 6.7 13.4 - 2.9 5.8
