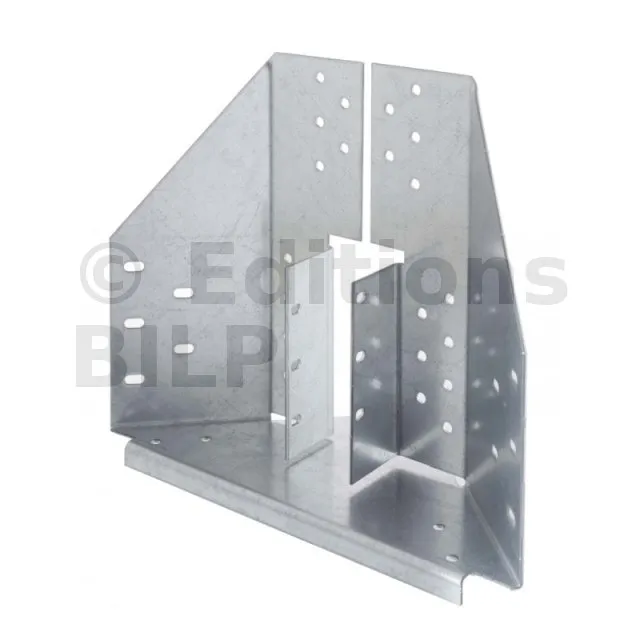

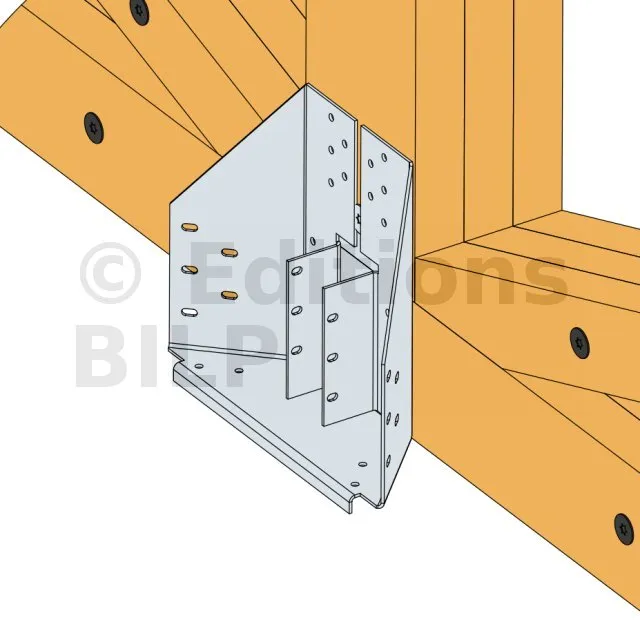

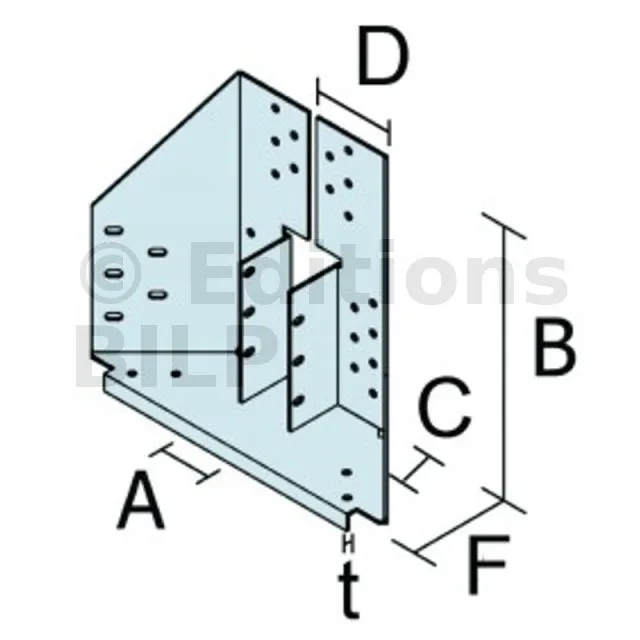

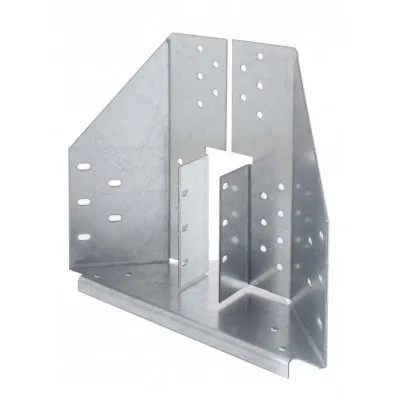

Etrier pour croupe - Réf. ETC392

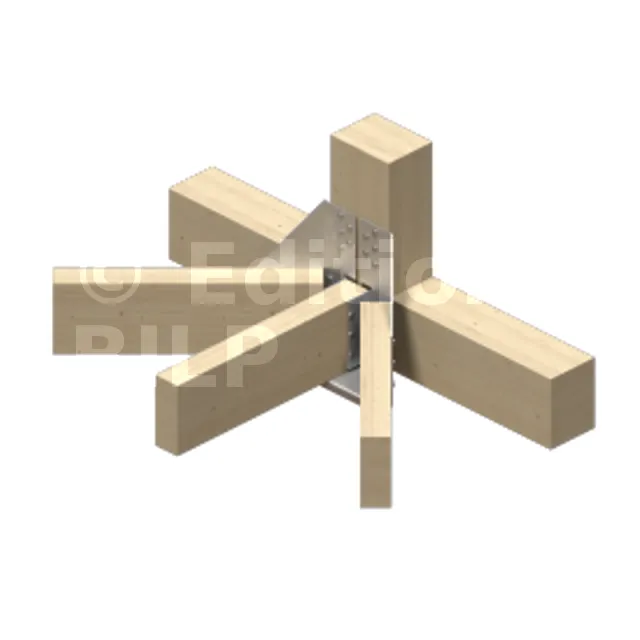

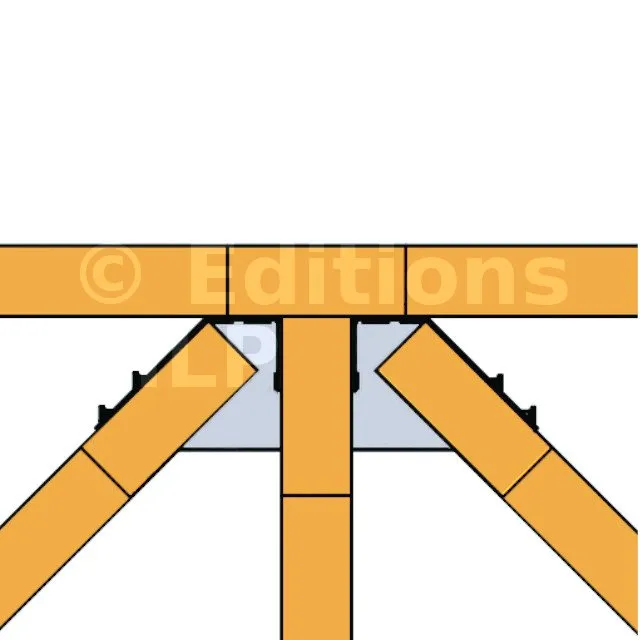

Bois sur Bois - Porteur ≥ 97mm - 1 empannon + 2 arêtiers

Les valeurs descendantes sont calculées comme : R1,k = min (Empannon + 2*Arêtier ; Total)
Les valeurs ascendantes sont calculées comme : R2,k = min (Empannon + 2*Arêtier ; Max)

La répartition de charge est : 20% sur l’empannon, 40% sur chaque arêtier

L’utilisation d’un ETC392 requiert l’installation d’un poinçon d’une largeur minimum de 97 mm.
Les entraxes et les distances au bord doivent être vérifiés selon les règles de l’Eurocode 5, pour le groupe de 10 pointes situées dans la partie haute de l’étrier, en fonction de l’épaisseur du support et de la dimension de l’élément vertical. L’utilisation d’un porteur d’épaisseur 147 mm doit également être vérifiée.
Enfin, les éléments porteur et portés doivent être vérifiés pour des efforts perpendiculaires aux fibres.

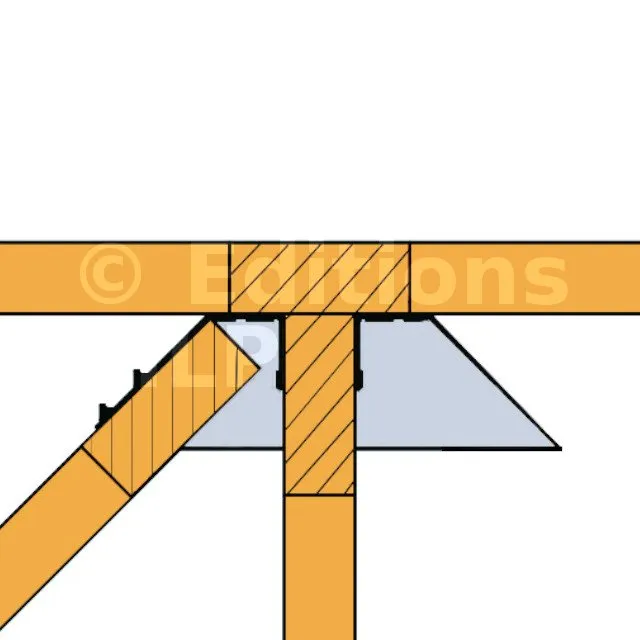

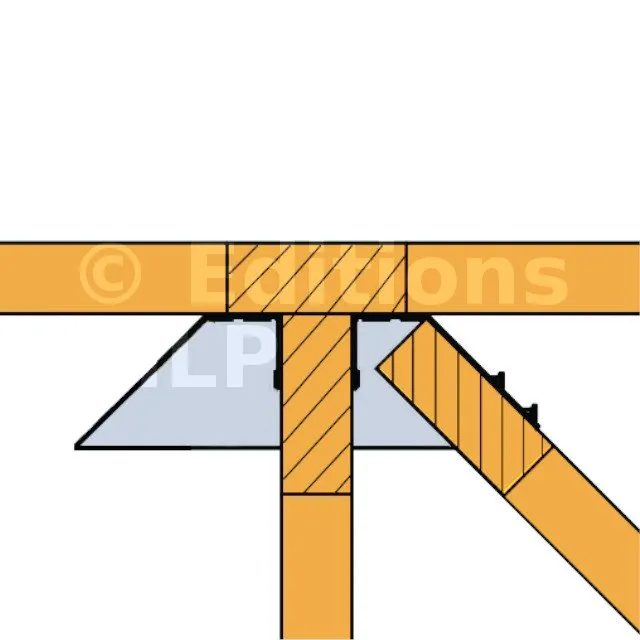

Bois sur bois - Porteur ≥ 97mm - 1 empannon + 1 arêtier

Les valeurs descendantes sont calculées comme : R1,k = min (Empannon + Arêtier ; Total)
Les valeurs ascendantes sont calculées comme : R2,k = min (Empannon + Arêtier ; Max)

La répartition de charge est : 33% sur l’empannon, 66% sur l’arêtier

L’utilisation d’un ETC392 requiert l’installation d’un poinçon d’une largeur minimum de 97 mm.
Les entraxes et les distances au bord doivent être vérifiés selon les règles de l’Eurocode 5, pour le groupe de 10 pointes situées dans la partie haute de l’étrier, en fonction de l’épaisseur du support et de la dimension de l’élément vertical. L’utilisation d’un porteur d’épaisseur 147 mm doit également être vérifiée.
Enfin, les éléments porteur et portés doivent être vérifiés pour des efforts perpendiculaires aux fibres.

Bois sur bois - Porteur ≥ 97mm - 2 arêtiers

Les valeurs descendantes sont calculées comme : R1,k = min (2*Arêtier ; Total)
Les valeurs ascendantes sont calculées comme : R2,k = min (2*Arêtier ; Max)

La répartition de charge est : 50% sur chaque arêtier

L’utilisation d’un ETC392 requiert l’installation d’un poinçon d’une largeur minimum de 97 mm.
Les entraxes et les distances au bord doivent être vérifiés selon les règles de l’Eurocode 5, pour le groupe de 10 pointes situées dans la partie haute de l’étrier, en fonction de l’épaisseur du support et de la dimension de l’élément vertical. L’utilisation d’un porteur d’épaisseur 147 mm doit également être vérifiée.
Enfin, les éléments porteur et portés doivent être vérifiés pour des efforts perpendiculaires aux fibres.
