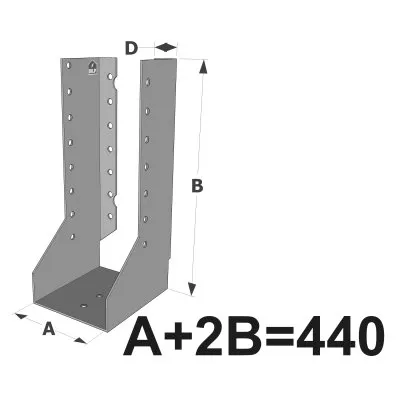

Sabot à ailes intérieures - Inox A4 - Réf. SAIX440/1.5X

SUR MESURE
Ce produit sur commande ne peut être ni repris ni échangé

Expédition estimée dans 10 jours.

41€⁸⁶

TTC / sabot

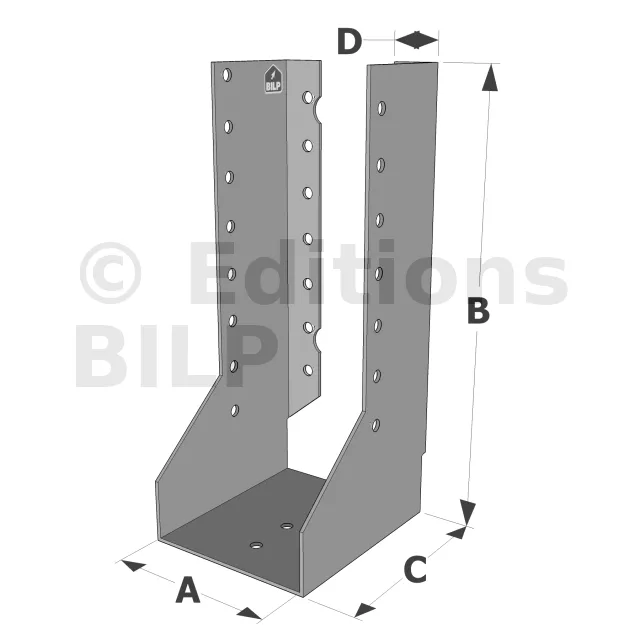

Largeur (A) :

Référence
SAIX440/1.5X
Fabrication
Française
Matériau
Acier inoxydable A4 (316L) suivant NF EN 10088
Marque
SIMPSON Strong-Tie
Hauteur minimale du bois porté
Hauteur(B)+10
Hauteur maximale du bois porté
Hauteur(B)*3/2

Sabot à aile intérieure - INOX A4

Le sabot à ailes intérieures SAIX est un sabot inox préconisé pour la classe de service 3 et dans les ambiances contrôlées comme les cuisines et les laboratoires.

Caractéristiques

Matière

Acier inoxydable A4 (316L) suivant NF EN 10088.

Avantages

Grande résistance à la corrosion,
Permet une utilisation en milieu agressif type bord de mer.

Application

Support

Porteur : bois massif, bois composite, bois lamellé-collé,
Porté : bois massif, bois composite, bois lamellé-collé.

Domaines d’utilisation

Solives, pannes,
Poutres lisses et montants de bardage,
Butées de chevrons,
Renforcement d’assemblages existants.

Données techniques

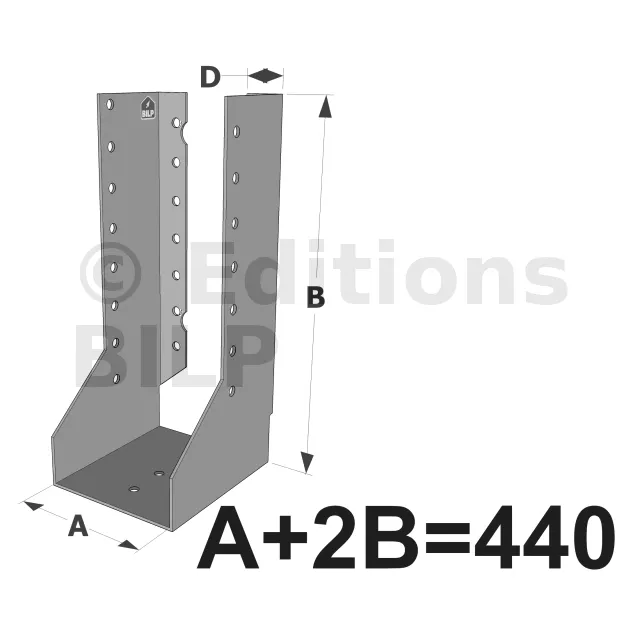

Développés et largeurs

Références	Développé [mm]	Avec perçages de pointes uniquement (ailes recoupées)	Avec perçages de tirefonds et pointes (ailes entières)
SAIX250/1.5X	250	38 - 80 mm	-
SAIX300/1.5X	300	38 - 80 mm	-
SAIX340/1.5X	340	38 - 80 mm	-
SAIX380/1.5X	380	38 - 79 mm	80 - 120 mm
SAIX440/1.5X	440	38 - 79 mm	80 - 120 mm
SAIX500/1.5X	500	38 - 79 mm	80 - 120 mm

Attention, pour les sabots SAIX à ailes intérieures de largeurs inférieures à 80 mm, les ailes sont recoupées sur la hauteur dans l’axe des perçages de boulons. La fixation sur le porteur est donc uniquement possible par pointes ou vis dans la ligne verticale de perçages Ø5 proche du pli.

Mise en œuvre

Fixations
ATTENTION : l’utilisation de fixations inox est obligatoire avec les sabots inox. L’utilisation de matériaux différents entraine une corrosion prématurée de l’inox.

Sur porté :

Pointes annelées CNA4.0 x 50S,
Pointes annelées CNA4.0 x 35S pour les épaisseurs inférieures à 64 mm,
Vis inox CSAS Ø5.0 x 40 mm,
Vis inox CSAS Ø5.0 x 35 mm pour les épaisseurs inférieures à 64 mm.

Sur porteur :
Support bois :

Pointes annelées CNA4,0 x 50S,
Pointes annelées CNA4,0 x 35S pour les épaisseurs inférieures à 64 mm,
Vis inox CSAS Ø 5.0 x 40 mm,
Vis inox CSAS Ø 5.0 x 35 mm pour les épaisseurs inférieures à 64 mm.

Installation
Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur.
2. Présenter le sabot et préfixer les ailes de chaque côté.
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée.
4. Finaliser la fixation sur chaque aile.
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.

Assemblage bois massif sur solive bois

Assemblage bois massif sur poteau bois

Fiche technique SAIX

L’usage du terme inoxydable est impropre. Un acier inoxydable peut être altéré par la corrosion (apparition de rouille). Il est impératif de mettre en corrélation classe de corrosivité et type d’inox.Notamment, l’inox n’est pas adapté aux milieux chlorés tels les piscines couvertes. Assurez-vous de la ventilation de la structure et contactez le Service Technique pour de plus amples informations.
