Vis pour connecteurs tête Torx - Diamètre 5mm - Réf. (...)

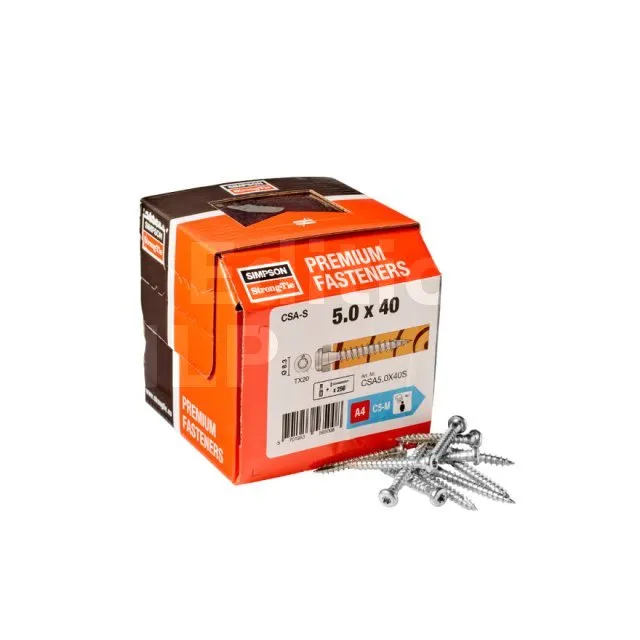

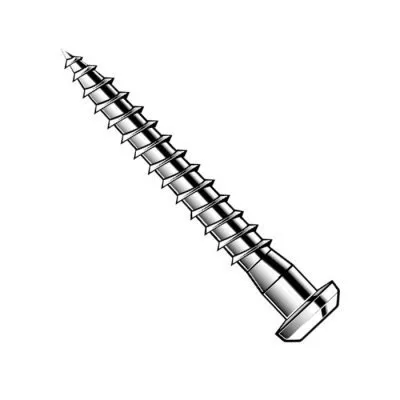

Vis pour connecteurs tête Torx - Diamètre 5mm - Réf. CSA5.0x40S

EN STOCK
Expédition immédiate disponible pour 2 unité(s).
209€90
  TTC  / boîte de 250 vis
    • 40mm
    • Acier inoxydable A4
    • SIMPSON Strong-Tie
    • Boîte de 250 vis
  • Autres choix

  • Référence
    CSA5.0x40S
  • Fabrication
    Française
  • Marque
    SIMPSON Strong-Tie
  • Diamètre (D1)
    4.85mm
  • Empreinte
    TX20
  • Diamètre de la tête
    8.3mm

Vis pour connecteurs tête Torx - INOX A4

La vis à tête Torx Inox vient en complément de la gamme zinguée. Elle est adaptée aux atmosphères corrosives et ne doit être utilisée qu‘avec des connecteurs inox.

Caractéristiques

Agréments techniques : ETA-04/0013 ;

Déclarations de performance : FR-DoP-e04/0013 ;

Matière

  • Acier inoxydable A4 suivant NF EN 10088.

Vissage

  • Embout Torx 20.

Avantages

  • Forme conique sous tête : contact total de la pointe avec le connecteur,
  • Filetage spécifique au bois : pénétration facile et rapide,
  • Pas de fendage du bois,
  • Haute résistance à l‘arrachement.

Applications

Support

  • Porteur / Porté : bois massif, bois composite, lamellé collé.

Domaines d’utilisation

  • Sabots de charpente.
  • Équerres d’assemblage.
  • Feuillards.

Données techniques

Dimensions et caractéristiques

RéférencesDimensions fixations [mm]Valeurs caractéristiques - Bois C24 suivant ETE-04/0013 [kN]
l lg d1 d dh Embout Capacités latérales caractéristiques à plat,k [kN]/ Épaisseur du matériau [kN] Capacité axiale caractéristique Rax.k [kN]
1.2mm 1.5 to 2.0mm 2.5 to 4.0mm
CSA5.0X35S 35 29 3.15 4.85 8.3 TX20 2 2 1.9 2.1
CSA5.0X40S 40 34 3.15 4.85 8.3 TX20 2.3 2.3 2.2 2.5

Valeurs caractéristiques données pour un bois de classe C24. Pour les autres classes, multiplier les valeurs par les coefficients de passage donnés dans le tableau ci-dessous. Les valeurs sont données suivant l’ATE -04/0013 pour des tôles d’épaisseur 1,5 ≤ t ≤ 4 mm.

Capacités caractéristiques

RéférencesCapacités caractéristiques [kN]
Rax,k Rlat,k
CSA5.0X35S 2.11 1.99
CSA5.0X40S 2.47 2.25


Capacités caractéristiques - utilisé dans le bois C24
Rax = capacité de retrait axial
Rlat = capacité latérale
