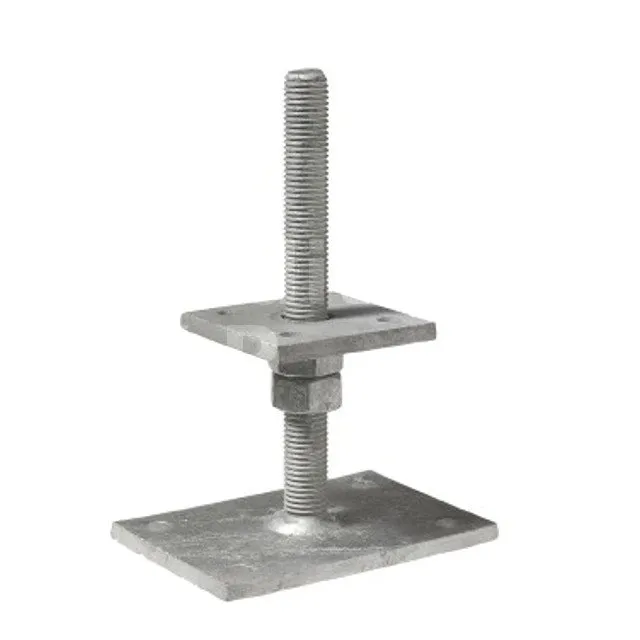

Pieds de poteau réglables en HAUTEUR - Réf. PPB80G
Ce modèle de pied de poteau est réglable en hauteur. Simple et rapide à installer, il peut être réglé sur le chantier.
-
RéférencePPB80G
-
FabricationFrançaise
-
MatériauAcier S235 JR suivant NF EN 10025,
-
MarqueSIMPSON Strong-Tie
-
Epaisseur8mm
-
FinitionGalvanisation à chaud suivant NF EN ISO 1461
-

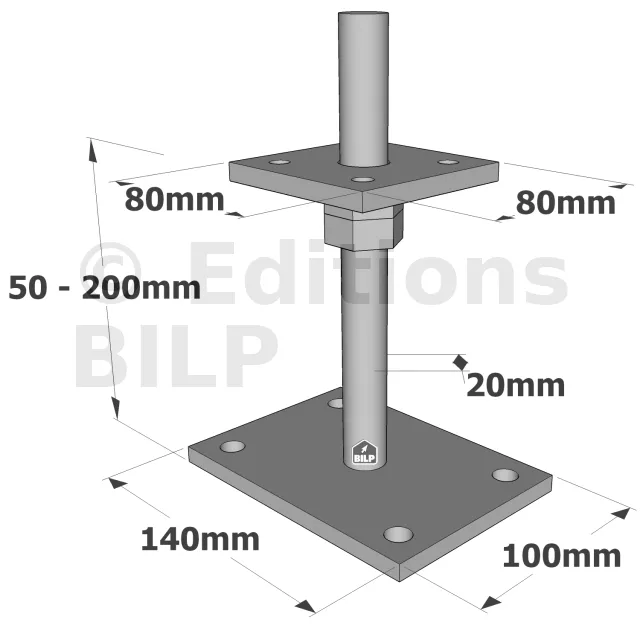

Largeur (A)80mm
-
Largeur (B)80mm
-
Hauteur (F)50 - 200mm
-
Largeur (D)140mm
-
Largeur (E)100mm
-
Diamètre (G)20mm
-
Perçages platine haute4Ø9mm
-
Perçages platine basse4Ø12mm
-
Fixation bois/support rigide - type poteau/support rigideSur poteau : 4Ø8mm - sur béton : 4Ø10mm
-
Nombre d’écrous hexagonaux2
-
Charge maximale admissible en compression4.16 tonnes
Caractéristiques :
Agréments techniques : ETA-07/0285
Déclarations de performance : FR-DoP-e07/0285
Matière :
- Acier S235 JR suivant NF EN 10025,
- Finition galvanisation à chaud suivant NF EN ISO 1461
Avantages :
- Réglable en hauteur.
Applications
Support :
- Porteur : bois massif, bois composite, bois lamellé-collé, béton
- Porté : bois massif, bois composite, bois lamellé-collé
Domaines d’utilisation :
- Poteaux de auvent.
- Pergola.
- Véranda...
Données techniques

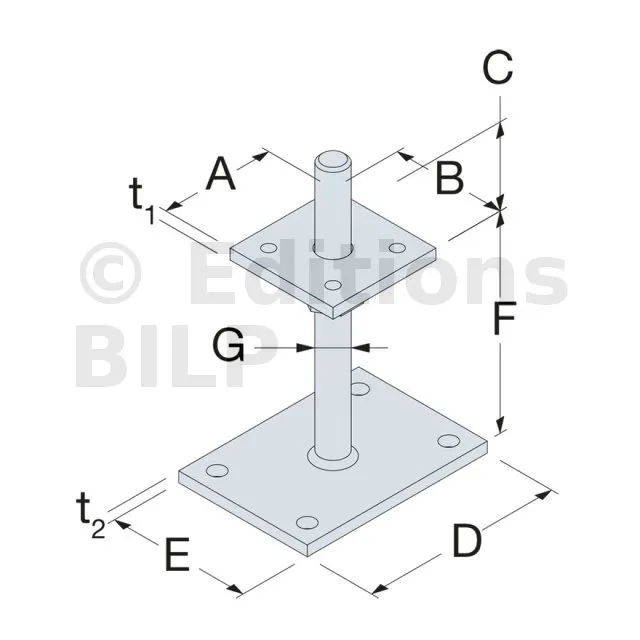

Dimensions
Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | Nb d’écrous hexagonaux | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | D | E | F | G | t1 | t2 | Ø9 | Ø12 | ||
PPB80G | 80 | 80 | 8-158 | 140 | 100 | 50-200 | 20 | 8 | 8 | 4 | 4 | 2 |
Performances du produit
Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||
---|---|---|---|---|---|
Sur poteau | Sur béton | ||||
Quantité | Type | Quantité | Type | ||
PPB80G | 4 | Ø8 | 4 | Ø10 | min( 88.3 ; 63.9/kmod ) |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur poteau bois :
- Tirefonds LAG Ø10x80.
Sur béton :
- Cheville mécanique : goujon WA M10-78/5.
- Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25.

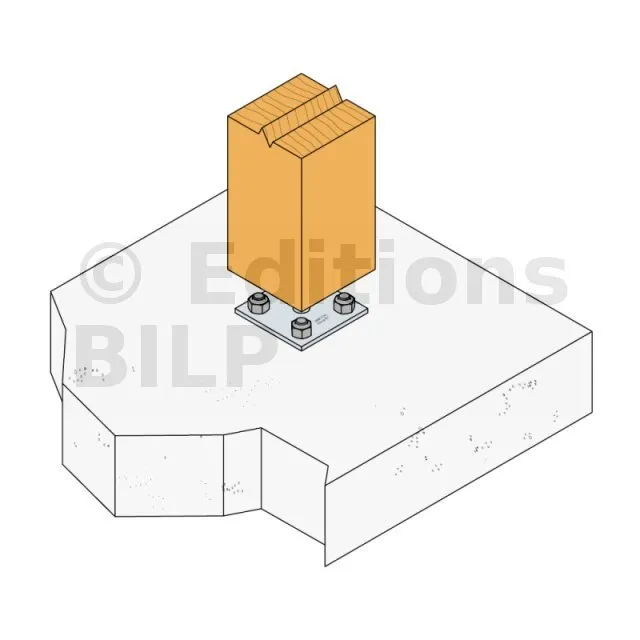

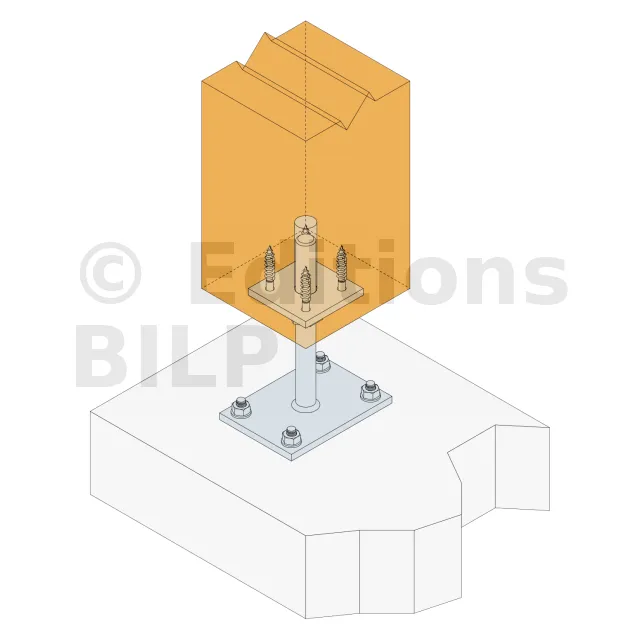

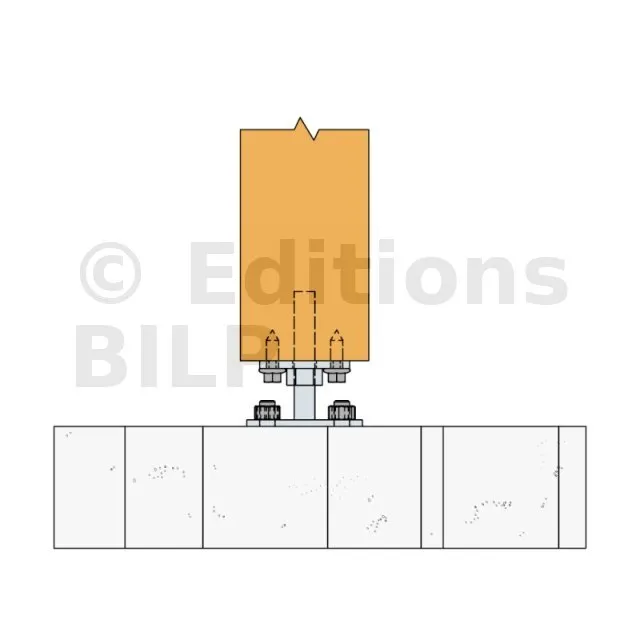

Installation
Les pieds s’installent toujours dans le même sens :
- Platine 100 x 140 sur le sol,
- Platine 80 x 80 fixée sous le poteau.
Un usinage du poteau est nécessaire afin de faire pénétrer la tige filetée.
ATTENTION : Poteau de section maximale 200 x 200 mm.
