Pieds de poteau réglables en HAUTEUR - Réf. KIT FIX PPRC

Les pieds de poteau PPRC sont réglables en hauteur. Simples et rapides à installer, ils peuvent être réglés sur le chantier.

EN STOCK
Expédition immédiate disponible pour 98 unité(s).
PROMO
52.66 25€80
  TTC  / kit

  • Référence
    KIT FIX PPRC
  • Fabrication
    Française
  • Matériau
    Acier S235 JR suivant la norme NF EN 10025,
  • Marque
    SIMPSON Strong-Tie
  • Contenu

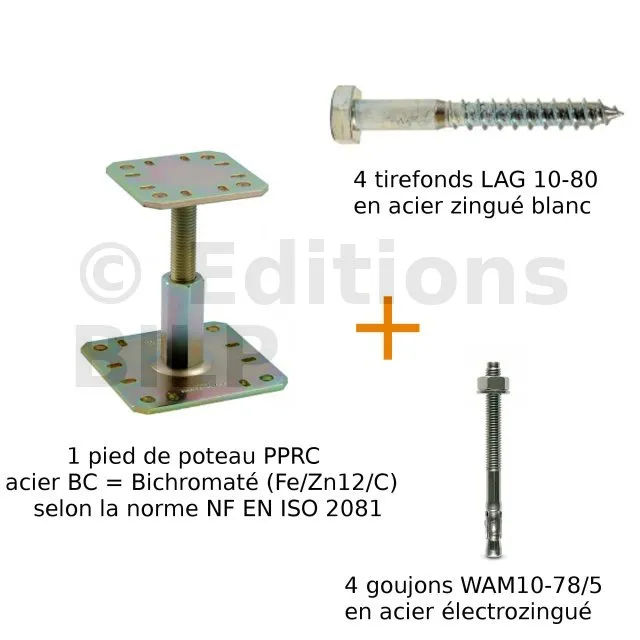

    1 x PPRC + 4 x WA M10-78/5 + 4 x LAG 10080
  • Epaisseur
    5mm
  • Finition
    Electro-zinguée (gris à jaune) irisé (sans Chrome VI) suivant NF EN ISO 2081,

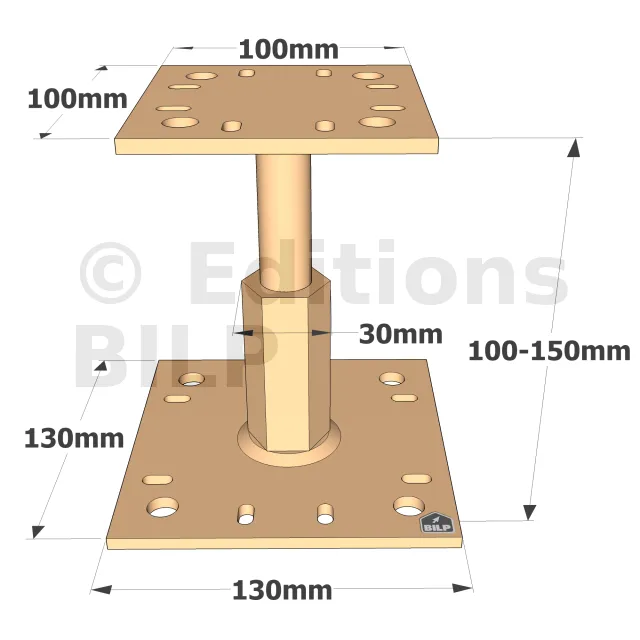

  • Largeur (A)
    100mm
  • Largeur (B)
    100mm
  • Hauteur (F)
    100 - 150mm
  • Largeur (D)
    130mm
  • Largeur (E)
    130mm
  • Diamètre (G)
    30mm
  • Perçages platine haute
    4Ø12mm - 8Ø6x12mm
  • Perçages platine basse
    4Ø12mm - 8Ø6x12mm
  • Fixation bois/support rigide - type poteau/support rigide
    Sur poteau : 4Ø10mm - sur béton : 4Ø10mm
  • Charge maximale admissible en compression
    2.87 tonnes

Caractéristiques :

Matière :

  • Acier S235 JR suivant la norme NF EN 10025,
  • BC : bichromaté suivant la norme NF EN ISO 2081,
  • Épaisseur : 5 mm.

Avantages :

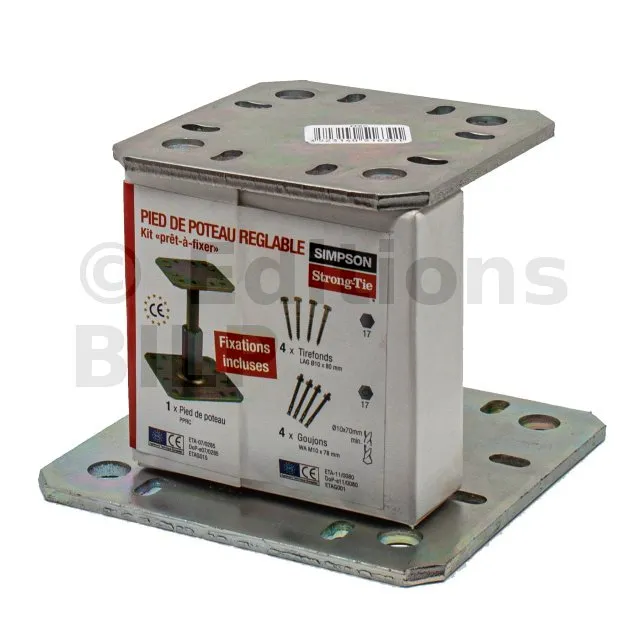

  • Fourni avec les accessoires de fixation,

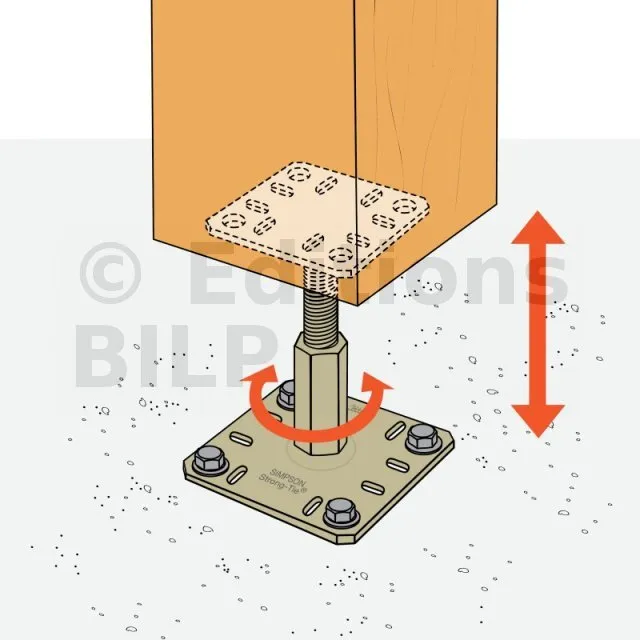

  • Peut être réglé après la pose.
  • Ne nécessite aucun usinage.

Applications

Support :

  • Porteur : bois massif, lamellé-collé, béton
  • Porté : bois massif, bois composite, lamellé-collé

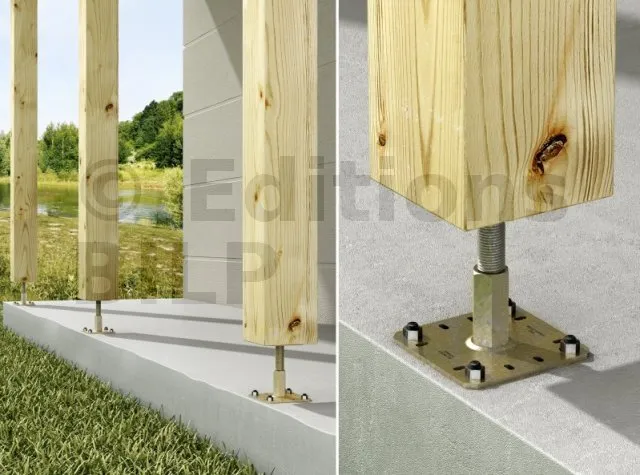

Domaines d’utilisation :

  • Poteaux de auvent
  • Pergola,
  • Véranda.

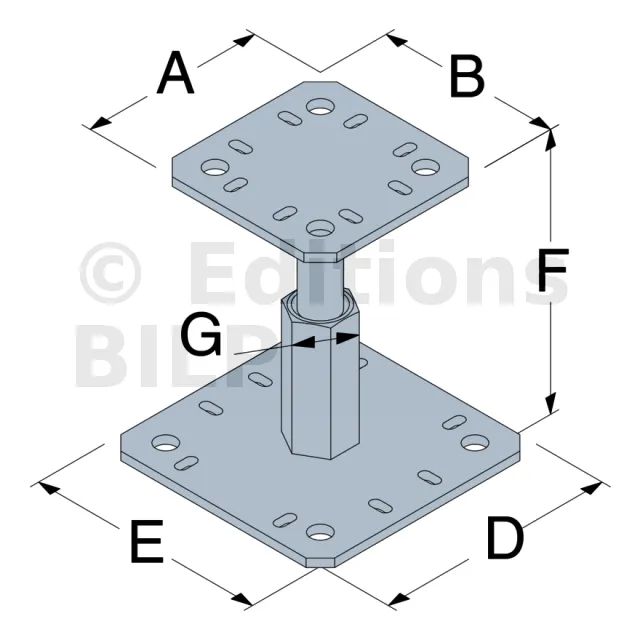

Dimensions
RéférencesDimensions [mm]Perçages platine hautePerçages platine basseComposition du kit
A B D E F G t Ø12[mm] Oblongs Ø6x12[mm] Ø12[mm] Oblongs Ø6x12[mm]
KIT FIX PPRC 100 100 130 130 100-150 30 5 4 8 4 8 1 x PPRC + 4 x WA M10-78/5 ou FM-753 3DG M10X75/5 + 4 x LAG 10080

Valeurs caractéristiques
RéférencesValeurs caractéristiques - Connexion bois sur support rigide
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1.k
Quantité Type Quantité Type
KIT FIX PPRC 4 Ø10 4 Ø10* 51,1/kmod^0,5

* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l’entraxe et des distances aux bords.

Valeurs caractéristiques simplifiées
RéférencesValeurs caractéristiques - Connexion bois sur support rigide
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1.k*
Quantité Type Quantité Type
KIT FIX PPRC 4 Ø10 4 Ø10** 61

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous reférer à l’ETE-07/0285.

** Referez vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l’entraxe et des distances aux bords.
