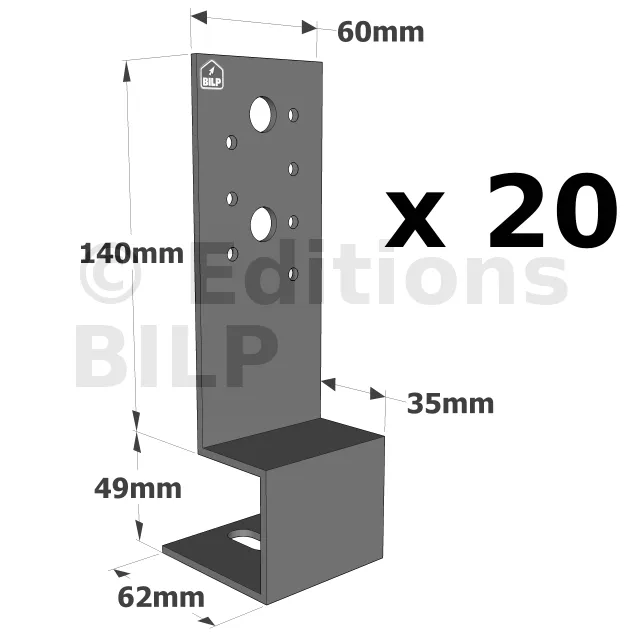

Pieds de poteau pergola - Réf. PBP60/50_20

Pied de poteau pergola

Caractéristiques :

Déclarations de performance : FR-DoP-e07/0285
Agréments techniques : ETA-07/0285

Matière :

• Acier S235JR suivant NF EN 10025,
• Sherardisation Classe C30 suivant EN ISO 17668,
• Épaisseur : 3 mm.

Avantages :

• Utilisable en extérieur (classe de service 3),
• S‘adapte sur des poteaux de différentes sections,
• Offre une distance réduite entre le support béton et le poteau bois (50 mm),
• Présente une esthétique agréable.

Applications

Support :

• Porteur : béton
• Porté : bois massif, bois composite, lamellé collé.

Domaines d’utilisation :

• Poteau d‘auvent.
• Poteau de pergola ...

Données techniques

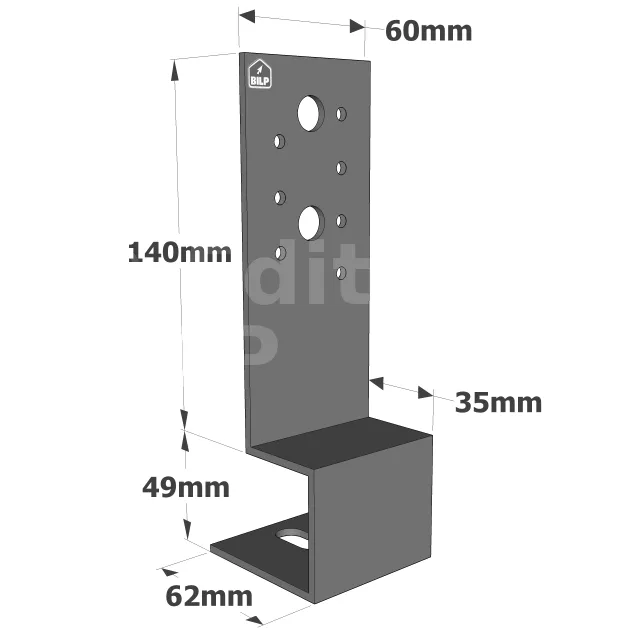

Dimensions

Abris à vélos

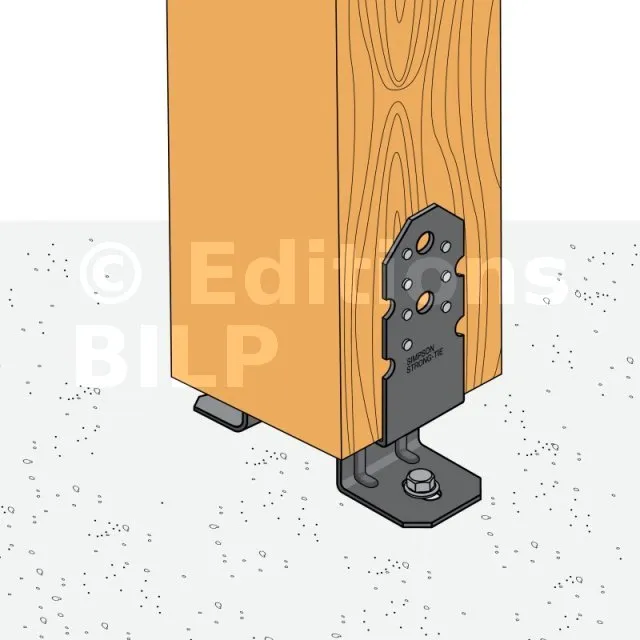

Valeurs caractéristiques - 2 pieds de poteaux

* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

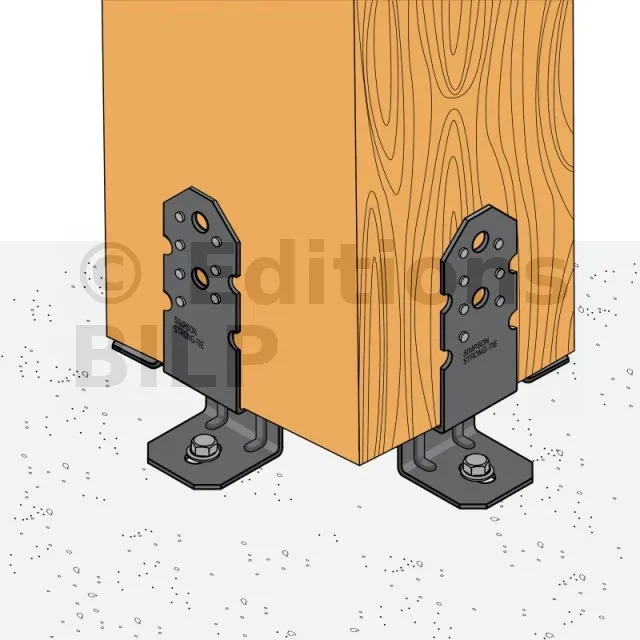

Valeurs caractéristiques - 4 pieds de poteaux

* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

Valeurs caractéristiques simplifiées - 2 pieds de poteaux

Extrait de plan WALL-e

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.

** Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

Valeurs caractéristiques simplifiées - 4 pieds de poteaux

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.

** Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
