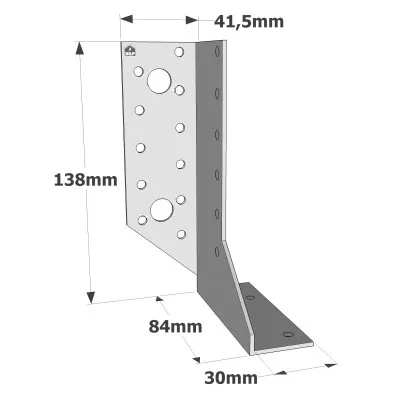

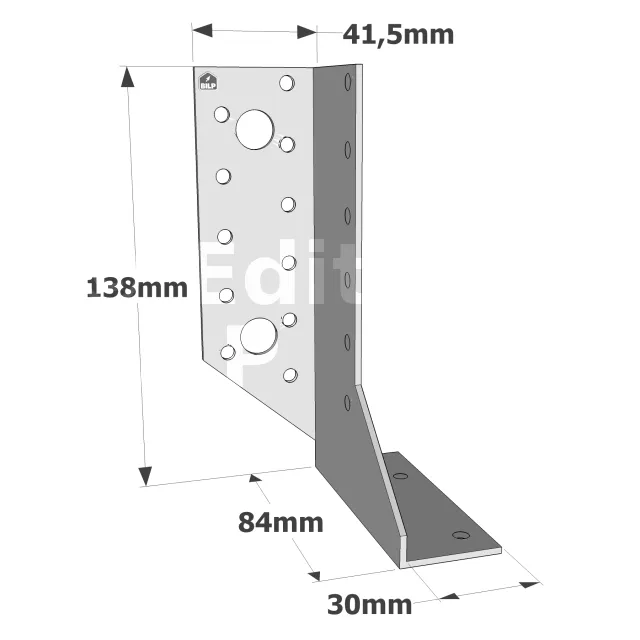

Sabot à deux éléments T340 GAUCHE - Réf. SDEG340/30 Orientation : gauche Hauteur (B) : 138mm Largeur (A)  : 60mm

Sabot à deux éléments T340 GAUCHE - Réf. SDEG340/30

EN STOCK
Expédition immédiate disponible pour 47 unité(s).
1€99
  TTC  / sabot
    • gauche
    • 138mm
    • 60mm
  • Autres choix

  • Référence
    SDEG340/30
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z250 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Profondeur (C)
    84mm
  • Epaisseur
    2mm
  • Hauteur maximale du bois porté
    207mm
  • Hauteur minimale du bois porté
    140mm
  • Perçages sur porté
    6Ø5mm
  • Perçages sur porteur
    11Ø5 - 2Ø13mm
  • Nombre de fixations sur le porteur
    11 - CNA ou CSA
  • Nombre de fixations sur le porté
    6 - CNA ou CSA

Sabots deux éléments (droit et gauche)

Les sabots deux éléments SDE permettent de s‘adapter à des sections de bois dont la largeur est comprise entre 60 et 120 mm. La mise en oeuvre des pointes dans la base du sabot est impérative pour assurer un bon assemblage.

Caractéristiques

Matière :

  • Acier galvanisé S250GD + Z250 suivant NF EN 10346,
  • Épaisseur : 2 mm.

Données techniques

Dimensions
RéférencesDimensions poutre [mm]Dimensions [mm]Perçages sur porteurPerçages sur porté
Largeur Hauteur A B C D F t Ø5 Ø13 Ø5
Min. Max. Min. Max.
SDEG300/30 60 250 120 177 60 118 84 41.5 86 2 9 2 5
SDED300/30 60 250 120 177 60 118 84 41.5 86 2 9 2 5
SDEG340/30 60 250 140 207 60 138 84 41.5 86 2 11 2 6
SDED340/30 60 250 140 207 60 138 84 41.5 86 2 11 2 6
SDEG380/30 60 250 160 237 60 158 84 41.5 86 2 11 2 6
SDED380/30 60 250 160 237 60 158 84 41.5 86 2 11 2 6
SDEG440/30 60 250 190 282 60 188 84 41.5 86 2 14 2 8
SDED440/30 60 250 190 282 60 188 84 41.5 86 2 14 2 7

Valeurs caractéristiques - Solive sur poutre - Clouage total
RéférencesValeurs Caractéristiques - Bois sur bois - Clouage total
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1.k R2.k R3.k
Qté Qté CNA4,0x50 CNA4,0x50 CNA4,0x50
SDEG300/30 9 5 20.3 17.6 14.6
SDED300/30 9 5 20.3 17.6 14.6
SDEG340/30 11 6 26.6 24 15.8
SDED340/30 11 6 26.6 24 15.8
SDEG380/30 11 6 26.6 24 13.9
SDED380/30 11 6 26.6 24 13.9
SDEG440/30 14 7 33.2 33.2 14
SDED440/30 14 7 33.2 33.2 14

Les fixations sont données pour 1 demi sabot

Les valeurs caractéristiques sont données pour une paire de SDE (= 1 SDED + 1 SDEG).

Avantages

Les sabots de charpente deux éléments SDE sont conçus pour s’adapter facilement à divers types de projets, que ce soit dans la construction de nouvelles structures ou dans la reprise d’assemblages existants.

Applications

Support :

  • Porteur : Les sabots de charpente peuvent être fixés sur différents matériaux porteurs tels que le bois, le béton, et l’acier. Cette polyvalence les rend indispensables pour une variété de configurations structurelles. Le sabot de charpente SDE droit est idéal pour les applications où l’alignement des éléments porteurs doit être droit et parallèle. Le sabot de charpente SDE gauche est particulièrement utile dans les configurations de charpente complexes où des éléments doivent être fixés à gauche du support porteur.
  • Porté : Ces sabots supportent des matériaux portés comme le bois massif et le bois composite, garantissant une connexion sécurisée entre les différents éléments de la charpente.

Domaines d’utilisation :

  • Solives : Les sabots de charpente SDE sont couramment utilisés pour l’assemblage des solives, assurant une fixation solide et stable qui maintient la structure entière.
  • Reprise d’assemblages existants : Ils sont également très efficaces pour la reprise d’assemblages existants, permettant de renforcer et de sécuriser des structures déjà en place.
