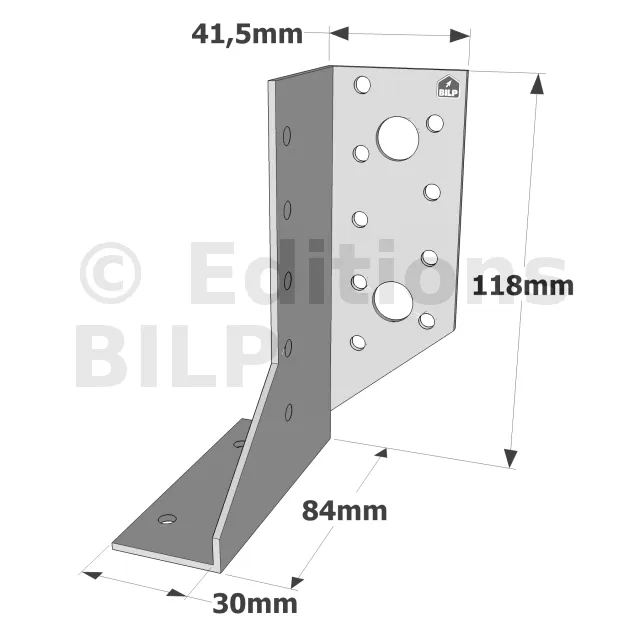

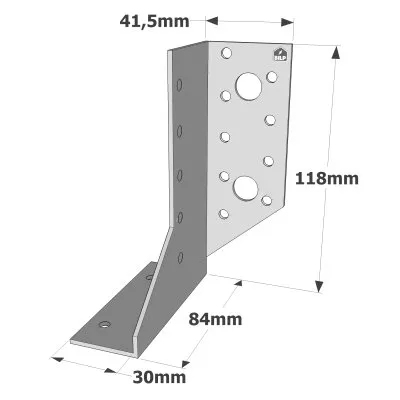

Sabot à deux éléments T300 DROIT - Réf. SDED300/30
-
RéférenceSDED300/30
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
Profondeur (C)84mm
-
Epaisseur2mm
-
Hauteur maximale du bois porté177mm
-
Hauteur minimale du bois porté118mm
-
Perçages sur porté5Ø5mm
-
Perçages sur porteur9Ø5 - 2Ø13mm
-
Nombre de fixations sur le porteur9 - CNA ou CSA
-
Nombre de fixations sur le porté5 - CNA ou CSA
Sabots deux éléments (droit et gauche)
Les sabots deux éléments SDE permettent de s‘adapter à des sections de bois dont la largeur est comprise entre 60 et 120 mm. La mise en oeuvre des pointes dans la base du sabot est impérative pour assurer un bon assemblage.
Caractéristiques
Matière :
- Acier galvanisé S250GD + Z250 suivant NF EN 10346,
- Épaisseur : 2 mm.
Données techniques
Dimensions
![](sites/cabane-enfant.bilp.fr/local/cache-vignettes/L563xH563/c-sae380-instill-ill-instld-sae-wood-to-wood-full-nailing-eu-fr-cn_45838-b493f.png?1723576954)
![](sites/cabane-enfant.bilp.fr/local/cache-vignettes/L563xH563/c-sde-prodill-ill-prod-eu-eu-cy-png_45837-9c25c.png?1723576954)
Références | Dimensions poutre [mm] | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Largeur | Hauteur | A | B | C | D | F | t | Ø5 | Ø13 | Ø5 | |||
Min. | Max. | Min. | Max. | ||||||||||
SDEG300/30 | 60 | 250 | 120 | 177 | 60 | 118 | 84 | 41.5 | 86 | 2 | 9 | 2 | 5 |
SDED300/30 | 60 | 250 | 120 | 177 | 60 | 118 | 84 | 41.5 | 86 | 2 | 9 | 2 | 5 |
SDEG340/30 | 60 | 250 | 140 | 207 | 60 | 138 | 84 | 41.5 | 86 | 2 | 11 | 2 | 6 |
SDED340/30 | 60 | 250 | 140 | 207 | 60 | 138 | 84 | 41.5 | 86 | 2 | 11 | 2 | 6 |
SDEG380/30 | 60 | 250 | 160 | 237 | 60 | 158 | 84 | 41.5 | 86 | 2 | 11 | 2 | 6 |
SDED380/30 | 60 | 250 | 160 | 237 | 60 | 158 | 84 | 41.5 | 86 | 2 | 11 | 2 | 6 |
SDEG440/30 | 60 | 250 | 190 | 282 | 60 | 188 | 84 | 41.5 | 86 | 2 | 14 | 2 | 8 |
SDED440/30 | 60 | 250 | 190 | 282 | 60 | 188 | 84 | 41.5 | 86 | 2 | 14 | 2 | 7 |
Valeurs caractéristiques - Solive sur poutre - Clouage total
![](sites/cabane-enfant.bilp.fr/local/cache-vignettes/L563xH563/c-sae380-instill-ill-instld-sae-wood-to-wood-full-nailing-eu-fr-cn_45838-b493f.png?1723576954)
![](sites/cabane-enfant.bilp.fr/local/cache-vignettes/L563xH563/c-joist-hanger-load-direction-ill-instld-eu-fr-cy_modif_45839-a4558.jpg?1723576954)
Références | Valeurs Caractéristiques - Bois sur bois - Clouage total | ||||
---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
Porteur | Porté | R1.k | R2.k | R3.k | |
Qté | Qté | CNA4,0x50 | CNA4,0x50 | CNA4,0x50 | |
SDEG300/30 | 9 | 5 | 20.3 | 17.6 | 14.6 |
SDED300/30 | 9 | 5 | 20.3 | 17.6 | 14.6 |
SDEG340/30 | 11 | 6 | 26.6 | 24 | 15.8 |
SDED340/30 | 11 | 6 | 26.6 | 24 | 15.8 |
SDEG380/30 | 11 | 6 | 26.6 | 24 | 13.9 |
SDED380/30 | 11 | 6 | 26.6 | 24 | 13.9 |
SDEG440/30 | 14 | 7 | 33.2 | 33.2 | 14 |
SDED440/30 | 14 | 7 | 33.2 | 33.2 | 14 |
Les fixations sont données pour 1 demi sabot
Les valeurs caractéristiques sont données pour une paire de SDE (= 1 SDED + 1 SDEG).
Avantages
Les sabots de charpente deux éléments SDE sont conçus pour s’adapter facilement à divers types de projets, que ce soit dans la construction de nouvelles structures ou dans la reprise d’assemblages existants.
Applications
Support :
- Porteur : Les sabots de charpente peuvent être fixés sur différents matériaux porteurs tels que le bois, le béton, et l’acier. Cette polyvalence les rend indispensables pour une variété de configurations structurelles. Le sabot de charpente SDE droit est idéal pour les applications où l’alignement des éléments porteurs doit être droit et parallèle. Le sabot de charpente SDE gauche est particulièrement utile dans les configurations de charpente complexes où des éléments doivent être fixés à gauche du support porteur.
- Porté : Ces sabots supportent des matériaux portés comme le bois massif et le bois composite, garantissant une connexion sécurisée entre les différents éléments de la charpente.
Domaines d’utilisation :
- Solives : Les sabots de charpente SDE sont couramment utilisés pour l’assemblage des solives, assurant une fixation solide et stable qui maintient la structure entière.
- Reprise d’assemblages existants : Ils sont également très efficaces pour la reprise d’assemblages existants, permettant de renforcer et de sécuriser des structures déjà en place.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur bois :
- Pointes CNA Ø 4.0 x 50 mm.
- Tirefonds et boulons Ø 10 ou Ø 12mm.
Sur béton :
Support béton :
- Cheville mécanique : Goujon WA M12-104/5.
- Ancrage chimique : Résine AT-HP + tige filetée LMAS M12-150/35.
Support maçonnerie creuse : (reprise de charges des ancrages à vérifier)
- Ancrage chimique : Résine AT-HP ou POLY-GP + LMAS M12-150/35 + tamis SH M16-130.
Installation
Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
Les sabots de charpente à deux éléments SDE, qu’ils soient droits ou gauches, présentent des spécificités techniques qui les rendent particulièrement efficaces pour les applications de construction et de rénovation.
