Vis à tête cylindrique et double filetage - Diamètre 8mm  (...)

Vis à tête cylindrique et double filetage - Diamètre 8mm - Réf. ESCRT2R8X260

bientôt DISPO
Expédition estimée dans 10 jours.
139€85
  TTC  / boite de 50 vis
    • 260mm
    • Tête cylindrique
    • Boite de 50 vis
  • Autres choix

  • Référence
    ESCRT2R8X260
  • Fabrication
    française
  • Matériau
    Acier zingué blanc
  • Diamètre (D1)
    8mm
  • Marque
    SIMPSON Strong-Tie
  • Empreinte
    T-40
  • Styles de Filetage
    Double filetage
  • Diamètre de la tête
    10.2mm
  • Style de pointe
    Pointe effilée
  • Longueur du filet
    100mm

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

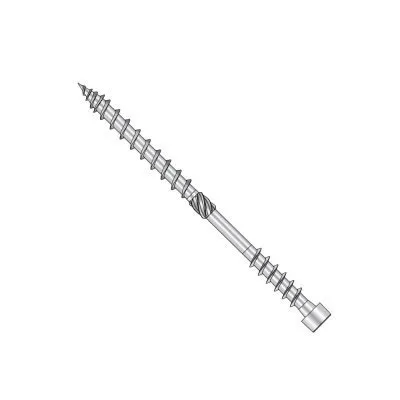

Vis à tête cylindrique double filetage

La vis à tête cylindrique double filetage ESCRT2R est préconisée pour la fixation d’isolants rigides et semi-rigides sous toiture type sarking.

Caractéristiques

Agréments techniques : EN-ETA-13/0796 ;
Déclarations de performance : FR-DoP-e13/0796 ;

Matière

  • Acier zingué blanc.

Avantages

  • Tête cylindrique : diminue l’éclatement du bois et rend la fixation invisible dans le bois,
  • Double filetage large et asymétrique : permet un vissage et un serrage rapide,
  • Partie centrale non filetée : garde intact l’isolant et les membranes d’étanchéité.

Applications

Support

  • Bois massif,
  • Chevrons.

Domaines d’utilisation

  • Fixation d’isolation de toiture en sarking,
  • Isolation par l’extérieur avec des isolants rigides ou semi-rigides (types panneaux de fibres de bois par exemple).

Données techniques

Dimensions


RéférencesDimensions fixations [mm]Embout
d l dh d1 lg lg2
ESCRT2R8X240 8 240 10.2 5.3 84 80 T-40
ESCRT2R8X260 8 260 10.2 5.3 100 80 T-40
ESCRT2R8X280 8 280 10.2 5.3 100 80 T-40
ESCRT2R8X300 8 300 10.2 5.3 100 80 T-40
ESCRT2R8X320 8 320 10.2 5.3 100 80 T-40
ESCRT2R8X340 8 340 10.2 5.3 100 80 T-40
ESCRT2R8X360 8 360 10.2 5.3 100 80 T-40
ESCRT2R8X400 8 400 10.2 5.3 100 80 T-40
ESCRT2R8X450 8 450 10.2 5.3 100 80 T-40

Valeurs Caractéristiques

RéférencesPropriétés caractéristiques
Moment d’écoulement plastique caractéristique [My.k] [Nm] Paramètre de résistance caractéristique à l’arrachement [fax.k.90°] [N/mm²] Paramètre de résistance caractéristique à la traversée de tête [fhead.k] [N/mm²] Résistance caractéristique en traction - ftens,k [ftens.k] [kN]
ESCRT2R8X240 22.6 10.7 12.4 22.7
ESCRT2R8X260 22.6 10.7 12.4 22.7
ESCRT2R8X280 22.6 10.7 12.4 22.7
ESCRT2R8X300 22.6 10.7 12.4 22.7
ESCRT2R8X320 22.6 10.7 12.4 22.7
ESCRT2R8X340 22.6 10.7 12.4 22.7
ESCRT2R8X360 22.6 10.7 12.4 22.7
ESCRT2R8X400 22.6 10.7 12.4 22.7
ESCRT2R8X450 22.6 10.7 12.4 22.7

Epaisseur d’isolant

RéférencesEpaisseur isolant maximum [mm]
ESCRT2R8X240 125
ESCRT2R8X260 143
ESCRT2R8X280 160
ESCRT2R8X300 177
ESCRT2R8X320 195
ESCRT2R8X340 212
ESCRT2R8X360 229
ESCRT2R8X400 264
ESCRT2R8X450 307

Epaisseur d’isolant maximum lorsqu’une contrelatte de 30 mm est utilisée avec un angle entre axe de la vis et contrelatte de 60°.
