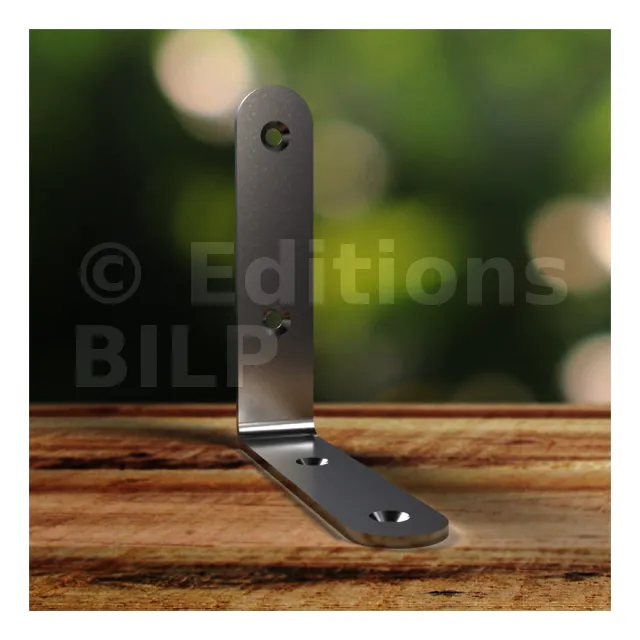

Équerre de chaise, hauteur (B) : 30mm, cdt : 1 pièce - Réf. EC30/2
- RéférenceEC30/2
- MarqueSIMPSON Strong-Tie
- FabricationFrançaise
- Epaisseur2mm
- MatériauAcier S235JR suivant NF EN 10025, finition électrozinguée
- Perçages Aile B2 Ø 4,5
- Code EAN3523140204000
- Perçages Aile A2 Ø4.5
- Largeur15mm
Équerres de chaise standard
Matière :
- Acier S235JR suivant NF EN 10025,
- Finition électrozinguée blanche suivant ISO 2081.
- Épaisseur : 2 à 3 mm selon les modèles.
Avantages :
- Une large gamme pour une variété d’utilisations.
- Utilisable sur bois et sur béton.

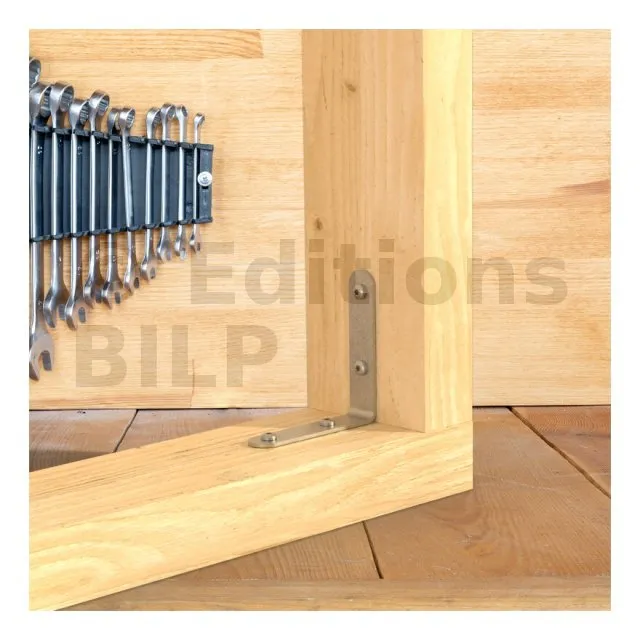

Applications
Support :
- Porteur : bois
- Porté : bois
Domaines d’utilisation :
- Bois massif,
- Panneaux,
- PVC,
- Petites menuiseries,
- Consoles, étagères,
- Charpentes, ossatures,
- Préaux...
Données techniques

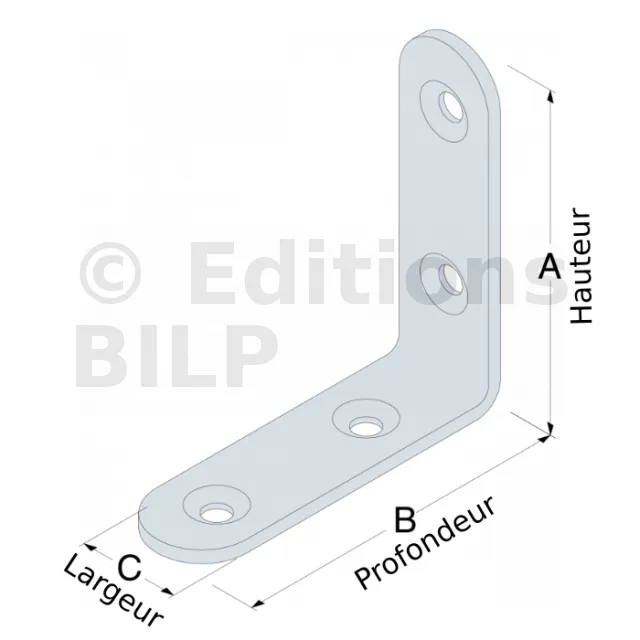

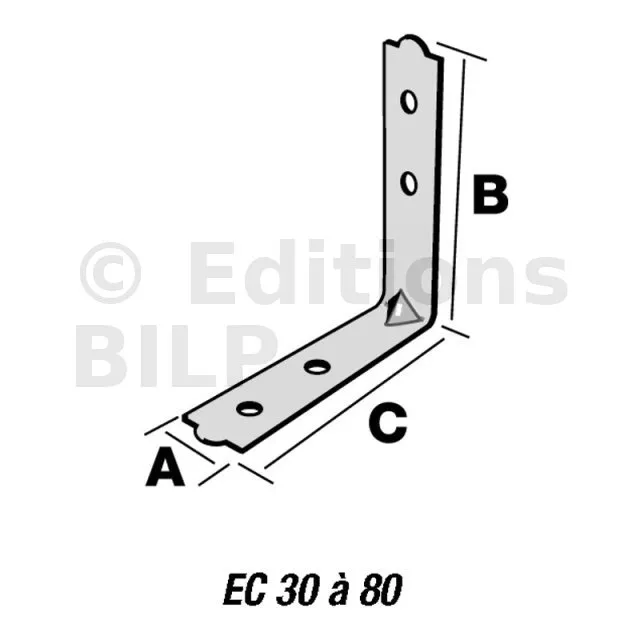

Dimensions
| Dimensions [mm] | Perçages Aile A | Perçages Aile B | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Références | A | B | C | t | Ø4.5 | Ø5.8 | Ø6 | Ø4.5 | Ø5.8 | Ø6 |
| EC30/2 | 30 | 30 | 15 | 2 | 2 | - | - | 2 | - | - |
| EC40/2 | 40 | 60 | 15 | 2 | 2 | - | - | 2 | - | - |
| EC60/2 | 60 | 60 | 15 | 2 | 2 | - | - | 2 | - | - |
| EC80/2.5 | 80 | 80 | 18 | 2.5 | 2 | - | - | 2 | - | - |
| EC100/3 | 100 | 100 | 18 | 3 | - | 2 | - | - | 2 | - |
| EC120/3 | 120 | 120 | 20 | 3 | - | - | 2 | - | - | 2 |
| EC140/3 | 140 | 140 | 20 | 3 | - | - | 2 | - | - | 2 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur bois :
- Pointes annelées CNA Ø3.1x35 et CNAØ4.0x35 mm.

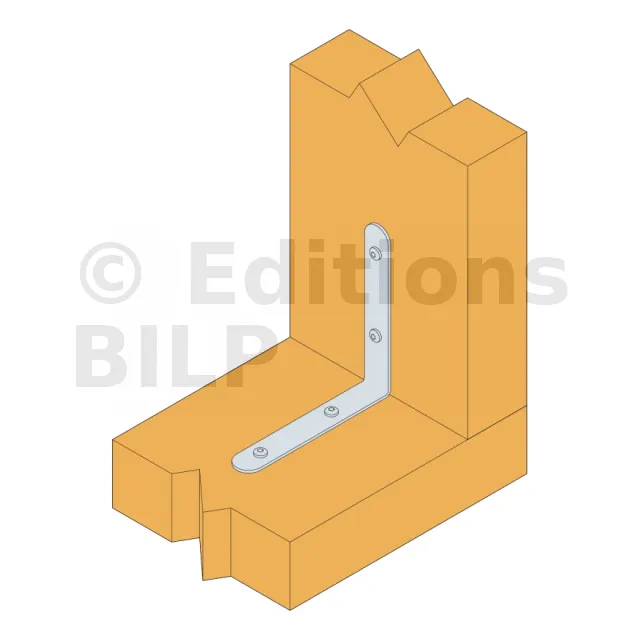

Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. L’équerre est aussi pointée ou vissée sur le support.
