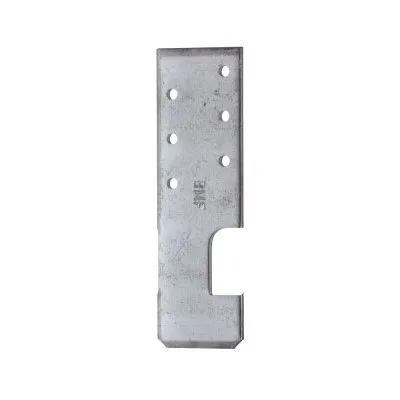

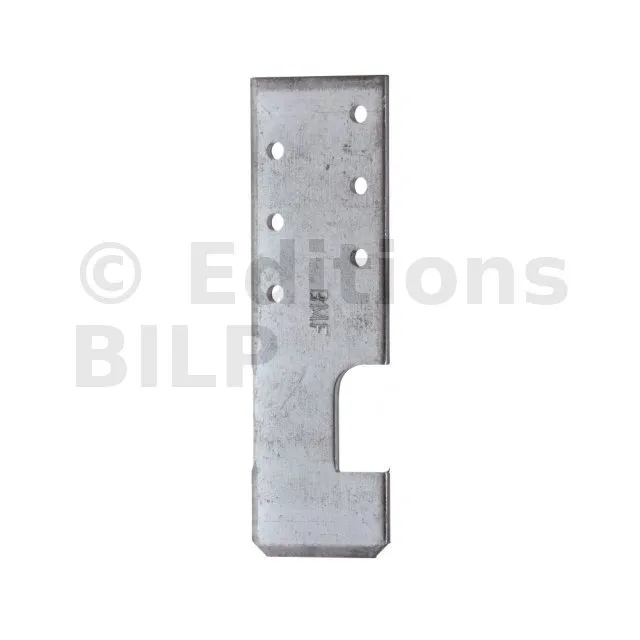

Ancrage IPN - Réf. HE135 Hauteur : 135mm

Ancrage IPN - Réf. HE135

EN STOCK
Expédition immédiate disponible pour 120 unité(s).
4€09
  TTC  / Ancrage

  • Référence
    HE135
  • Epaisseur
    4mm
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie

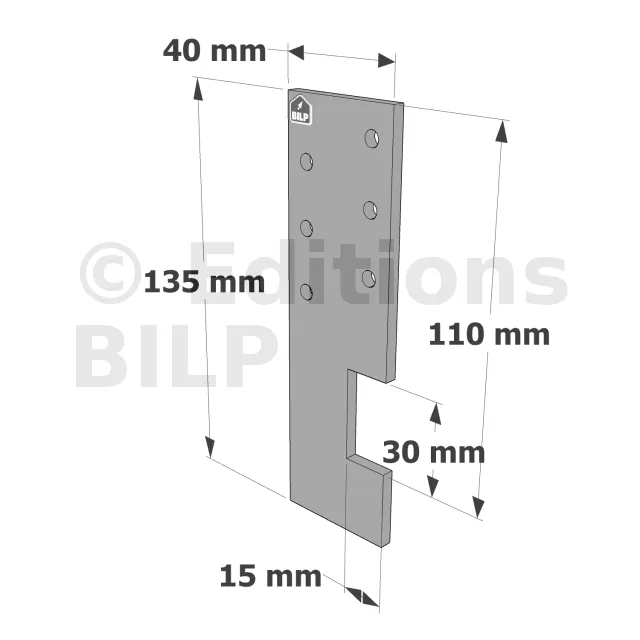

  • Largeur (D)
    15mm
  • Hauteur (C)
    30mm
  • Largeur (B)
    40mm
  • Perçages
    6Ø5
  • Hauteur (E)
    110mm

Ancrage IPN

L‘ancrage IPN permet la fixation de solive bois sur poutre en I métallique de type IPN. Cette fixation est assurée par encoches.

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 4 mm.

Avantages

  • Fixé à l’IPN sans fixation.

Applications

Support

  • Porteur : IPN,
  • Porté : poutre en bois.

Domaines d’utilisation

  • Fixation de poutre bois sur poutre IPN,
  • Fixation de poutre IPN sur poutre bois, ...

Données techniques

Dimensions


RéférencesDB nr.NOBB nr.Dimensions [mm]Perçages
A B C D Ep. Ø Nombre
HE135 1837230 46450297 135 40 30 15 4 5 6
HE175 8977894 21593900 175 40 30 15 4 5+13 10+2

Valeurs caractéristiques - 2 ancrages HE par connexion
RéférencesValeurs Caractéristiques R1,k - 2 ancrages HE par connexion [kN]
Nombre de fixation par HE CNA4.0x35 CNA4.0x50
HE135 6 15.6 18.8
HE175 10 18.8 18.8

Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer au site web ou à l’ETE-07/0285.

Les valeurs du tableau ci-dessus sont données pour 2 HE, si utilisation de 4 HE, multiplier les valeurs par 2.
