Connecteur ajustable en angle - Réf. ACI140/80

Connecteur ajustable en angle - Réf. ACI140/80

EN STOCK
Expédition immédiate disponible pour 13 unité(s).
15€56
  TTC  / Etrier

  • Référence
    ACI140/80
  • Epaisseur
    2mm
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Largeur (A)
    140mm
  • Profondeur (C)
    109.7mm
  • Hauteur (B)
    80mm
  • Largeur (D)
    41.7mm
  • Perçages sur porteur Ø5 [mm]
    18
  • Perçages sur porté Ø5 [mm]
    4
  • Fixation BOIS/BOIS - clouage total
    Porteur : 14 CNA4,0x35 ; Porté : 2 - 4 CNA4,0x35
  • Fixation sur BÉTON ou ACIER
    Porteur : 2Ø12 ; Porté : 2 - 4 CNA
  • Profondeur (F)
    111.7mm
  • Perçages sur porteur Ø14
    3

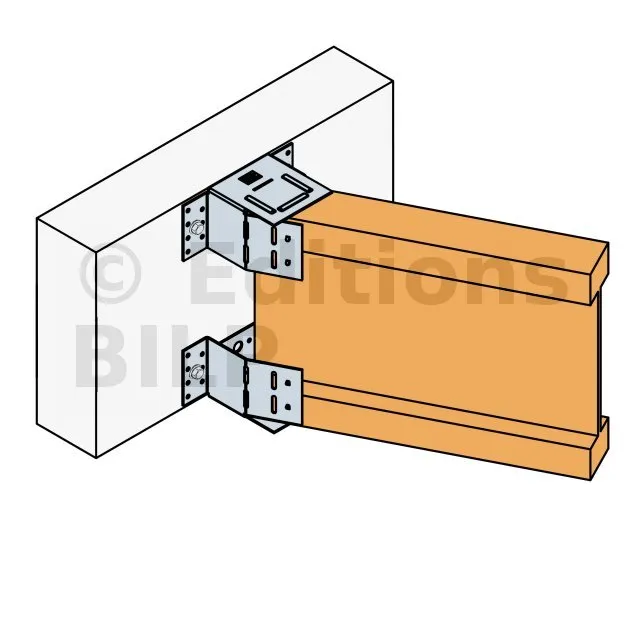

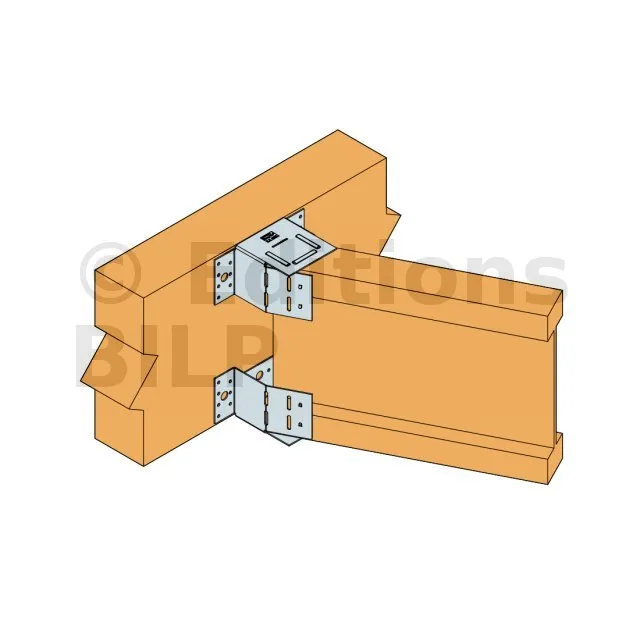

Connecteur ajustable en angle

Les connecteurs ajustables ACI permettent une mise en oeuvre facilitée lors de solivages en angle. Ils sont réglables pour un angle compris entre 30° et 90° en pliant les flans selon la configuration souhaitée. Le système peut donc s‘adapter aux différentes largeurs et hauteurs de poutres en I.

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 2 mm.

Données techniques

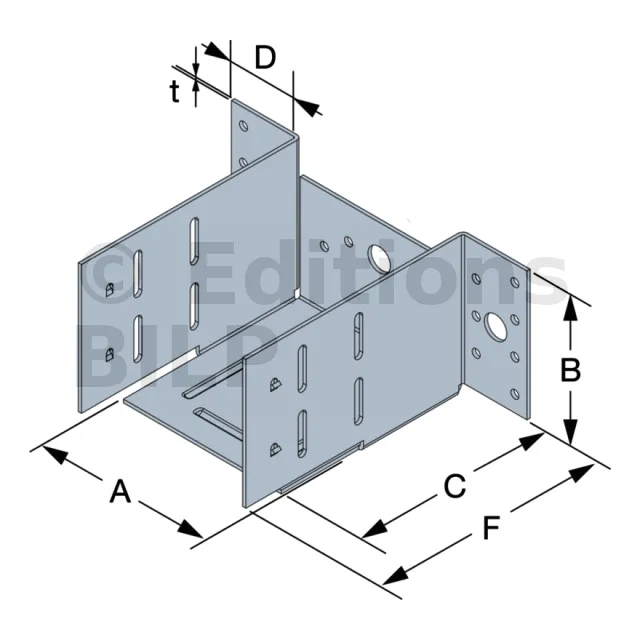

Dimensions
RéférencesDimensions poutre [mm]Dimensions [mm]Perçages sur porteurPerçages sur porté
Largeur Hauteur A B C D F t Ø5 [mm] Ø14 [mm] Ø5 [mm]
Min. Max. Min. Max.
ACI100/80 45 69 200 400 100 80 109.7 41.7 111.7 2 18 3 4
ACI140/80 70 100 200 400 140 80 109.7 41.7 111.7 2 18 3 4

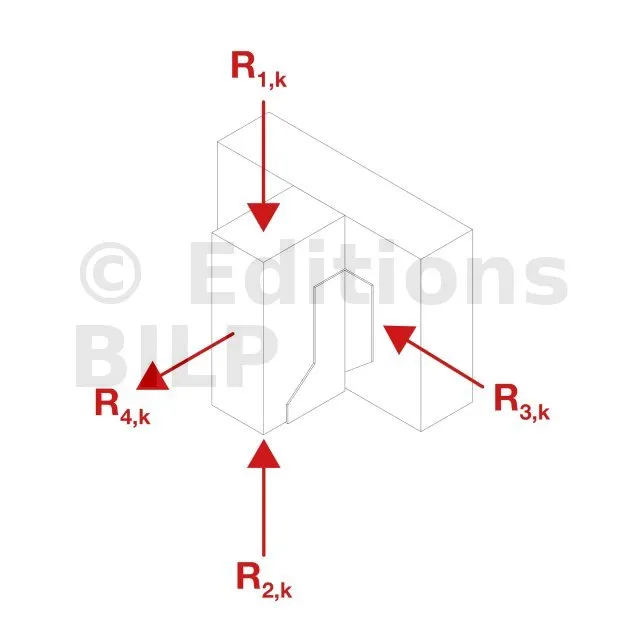

Valeurs caractéristiques - Bois sur bois - Clouage total
RéférencesValeurs caractéristiques - Bois sur bois - Clouage total
Fixations Valeurs caractéristiques - Bois C24 (Porteur) [kN]
Porteur Porté R1.k - 30 à 59° R1.k - 60 à 90°
Qté Qté CNA4,0x35 CNA4,0x35
ACI100/80 14 2 - 4 6.1 8.3
ACI140/80 14 2 - 4 6.9 8.2

Valeurs caractéristiques - Bois sur béton
RéférencesValeurs caractéristiques - Bois sur béton ou acier
Fixations Valeurs Caractéristiques [kN]
Porteur Porté R1.k - 30 à 59° R1.k - 60 à 90°
Qté Type Qté Type CNA4,0x35 CNA4,0x35
ACI100/80 2 Ø12* 2 - 4 CNA** 7.9 10.7
ACI140/80 2 Ø12* 2 - 4 CNA** 7.6 9.5

* Voir la gamme d’ancrage Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d’ancrage typiques sont BOAXII, SET-XP, WA, AT-HP et dépendent du type de béton, l’entraxe et les distances aux bords. Les valeurs décrites dans ce tableau sont données pour une installation en pleine dalle. Pour toute autre condition d’installation (proche des bords,...), le concepteur doit vérifier les ancrages séparément (Notre logiciel gratuit Anchor Designer est disponible sur notre site internet).

** Voir les colonnes de reprise de charge pour voir les fixations qui peuvent être utilisées dans l’aile A. Les valeurs dépendent du type de fixations utilisées.

Avantages

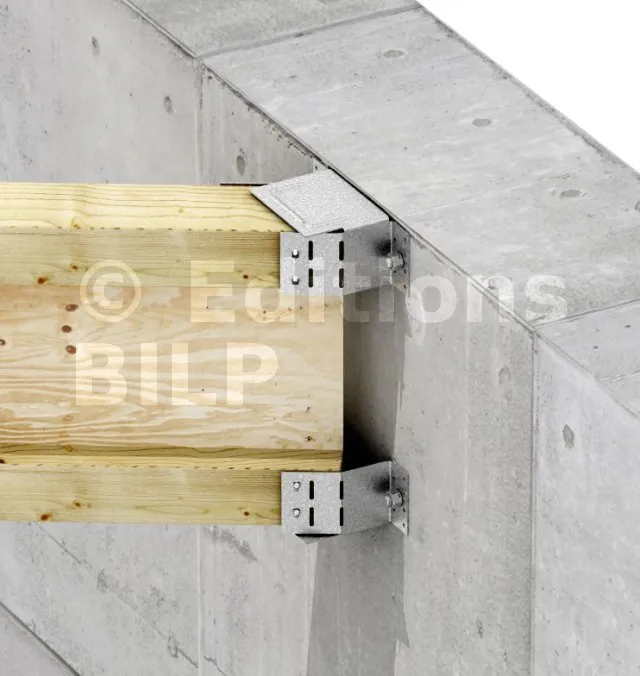

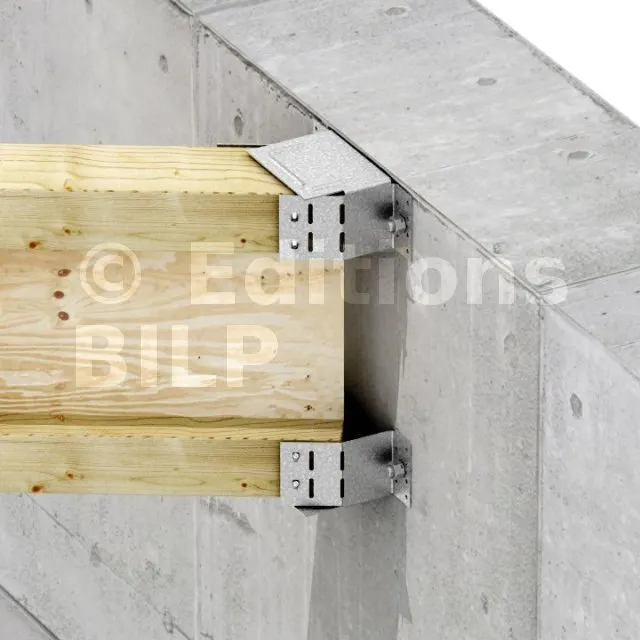

  • Utilisables sur porteur bois ou sur porteur béton : Ce connecteur est compatible avec une large gamme de matériaux, offrant une solution robuste et sécurisée pour les structures en bois massif, bois composite, bois lamellé-collé, et béton.

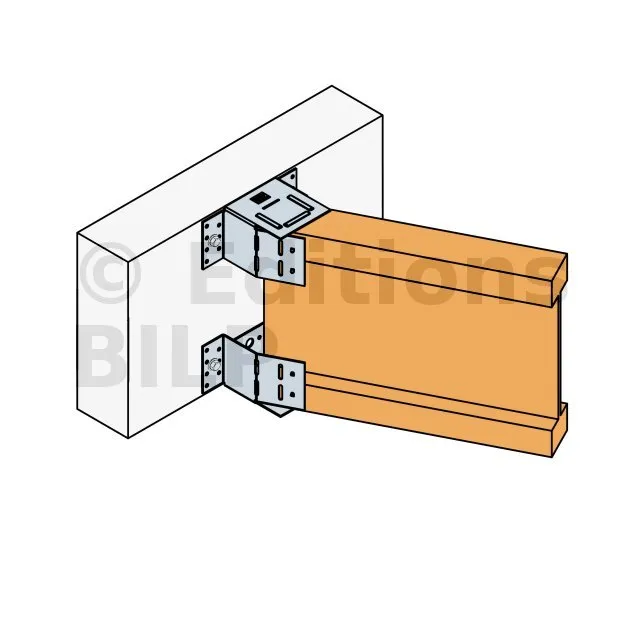

  • Réglables sur chantier pour un angle compris entre 30 et 90° : La flexibilité d’ajustement sur le chantier permet de s’adapter à des configurations variées, garantissant une installation précise et sur mesure.
  • Adaptables à toutes les largeurs et hauteurs de poutres en I : Que ce soit pour des poutres en I de différentes dimensions, ce connecteur s’ajuste parfaitement, assurant une fixation solide et durable.

Applications

Les connecteurs ajustables en angle sont utilisés dans divers domaines de la construction, offrant une solution polyvalente pour l’assemblage de structures.

Support

  • Porteur : bois massif, bois composite, bois lamellé-collé, béton...
  • Porté : poutres en I, poutres massives, poutres composites...

Domaines d’utilisation

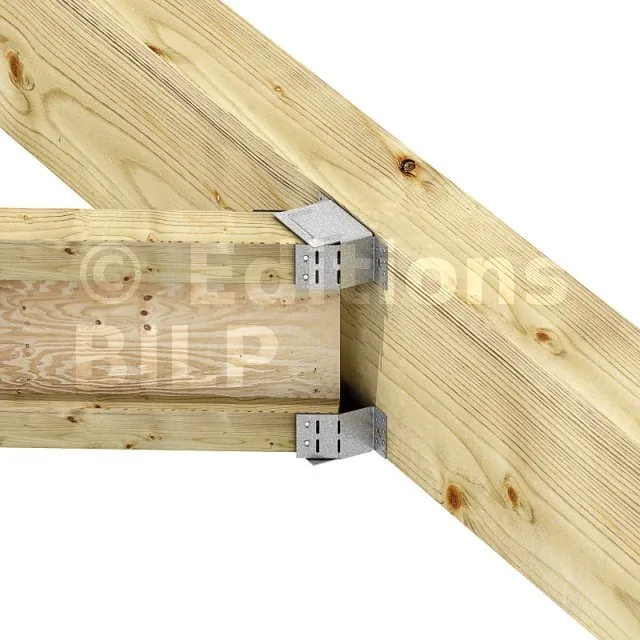

  • Planchers en poutres en I : Assurez la robustesse et la stabilité de vos planchers grâce à ces connecteurs adaptés.
  • Plafonds en poutres en I : Facilitez l’installation de plafonds solides et durables.
  • Fixation de solives avec un angle : Idéal pour les configurations nécessitant des angles précis et ajustables.


SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
