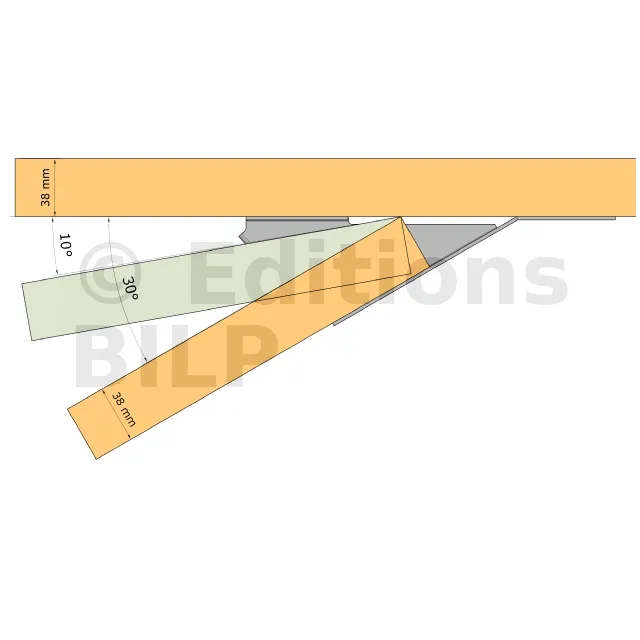

Le sabot à angle variable pour bois de fermette a été étudié pour des assemblages compris entre 10° et 30° ou 15° et 30°. Il est décliné pour les fermettes (38 mm) et fermettes doublées (80 mm).
Acier galvanisé S250GD + Z275 suivant NF EN 10346,
Épaisseur : 2mm
La durabilité d’un sabot de charpente dépend de plusieurs facteurs, tels que le matériau utilisé, la qualité de la galvanisation et l’exposition aux éléments. Les sabots en acier galvanisé offrent généralement une excellente durabilité, les protégeant de la corrosion et prolongeant leur durée de vie. Il est recommandé de choisir des sabots fabriqués avec des matériaux de haute qualité pour assurer une durabilité optimale.

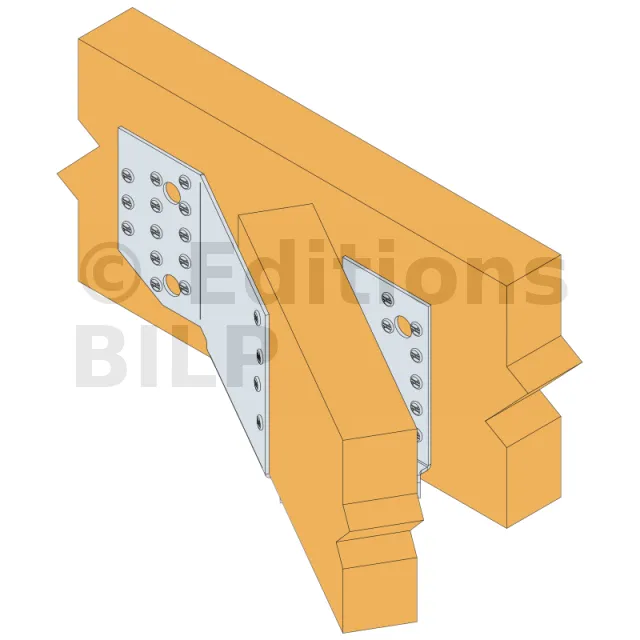

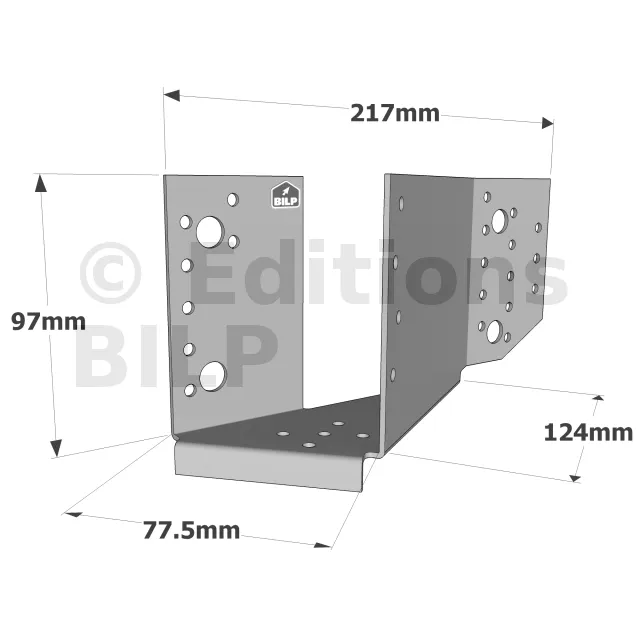

Valeurs caractéristiques pour une connexion entre une solive et un porteur dont la hauteur est telle que : h ≥ 97 mm
Avantages :
Ce type de sabot représente une avancée significative dans les techniques de fixation pour les constructions modernes. Les modèles S1030 et S1530 permettent des réglages d’angle entre 10° et 30° et entre 15° et 30° respectivement, offrant ainsi une adaptabilité exceptionnelle pour répondre aux exigences spécifiques de chaque projet. Grâce à sa conception, il facilite la mise en œuvre sur chantier, réduit les temps de montage et améliore la précision des assemblages.
Lorsque l’on parle d’outillage adapté à la charpenterie, le sabot à angle variable est souvent associé à des techniques de clouage et de perçage, garantissant que chaque pièce de charpente soit fixée de manière optimale. Il s’agit d’un composant indispensable pour toute charpente, qu’elle soit traditionnelle ou moderne, et il joue un rôle crucial dans la solidité et la sécurité des constructions bois, tout en offrant une flexibilité
Applications :
Ces sabots sont polyvalents et peuvent être intégrés dans diverses configurations structurelles, renforçant ainsi la flexibilité et la robustesse des constructions.
Support
Porteur : Ces sabots peuvent être fixés sur différentes surfaces porteuses telles que le bois, le béton et l’acier grâce à des clous et à des vis adaptés fournis par des marques comme Simpson.
Porté : Ils sont capables de supporter différents types de bois, y compris le bois massif, le bois lamellé-collé et le bois composite, permettant une large gamme d’applications structurales.
Domaines d’utilisation :
Ces sabots sont utilisés dans diverses applications structurelles :
Pannes : Ces types de sabots sont essentiels pour soutenir les charges de toiture, garantissant une répartition uniforme du poids. Les charpentiers s’en servent pour effectuer un bon scellement des pannes.
Solives : Indispensables pour la stabilité des planchers et mezzanines, assurant une répartition des charges et une stabilité structurelle.
1/2 fermes : Utilisés dans les structures de charpente complexes, où la précision des angles est cruciale..
Arêtiers : Cruciaux pour les angles de toiture, ces sabots assurent une fixation solide et durable, même dans les configurations les plus exigeantes.
Fixation et Emplacement :
L’installation de ces sabots nécessite des vis spécifiques, fournies par des fabricants renommés comme Simpson, garantissant ainsi une fixation sécurisée et durable. Le choix du matériau et de l’épaisseur, ainsi que la précision de l’angle, sont des facteurs déterminants pour la performance de ces sabots dans leur emplacement final.
Les ailes du sabot, conçues pour une prise optimale, permettent une fixation robuste et stable, assurant ainsi la longévité et la fiabilité des structures. Le placement précis des vis et des éléments de fixation est crucial pour maximiser l’efficacité des sabots à angle variable.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
Sur Béton :
1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre,
2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages,
3. Percer le support avec un forêt adapté,
4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages,
5. Présenter la poutre portée dans le sabot avant de la fixer.
