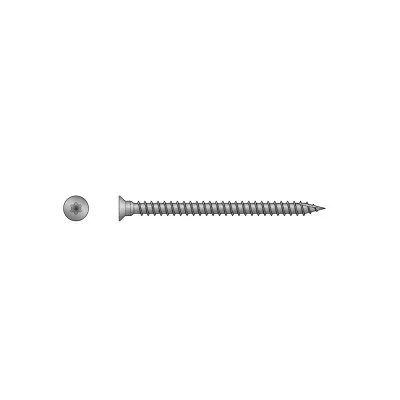

Vis connecteur à filetage total - CSFT5.0X70 - Réf. 77308 (...)

Vis connecteur à filetage total - CSFT5.0X70 - Réf. 77308

bientôt DISPO
Expédition estimée dans 10 jours.
17€40
  TTC  / boite de 100 vis

  • Référence
    77308
  • Conditionnement
    boite de 100 vis
  • Fabrication
    Française
  • Marque
    SIMPSON Strong-Tie
  • Diamètre de la tête
    8.5mm
  • Longueur du filet
    65mm
  • Empreinte
    T-20

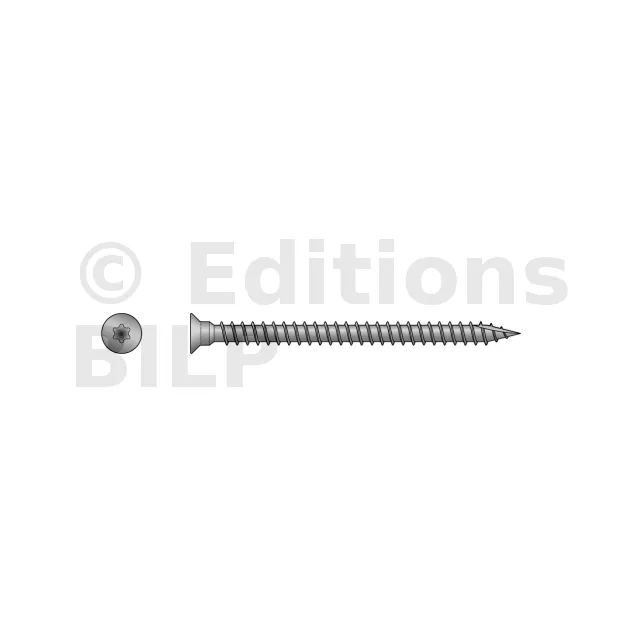

Vis connecteur à filetage total CSFT

La vis connecteur CSFT a été conçue pour les assemblages acier sur bois.

Elle est optimisée et certifiée pour une utilisation avec certains connecteurs SImpson Strong-Tie, notemment les étriers à queue d’aronde ETB.

Cette nouvelle forme de tête assure un bon maintien et transfert d’effort optimisé dans le connecteur, tout en étant à fleur de la surcade du connecteur. Le filetage total assure une résistance maximale à l’arrachement.

Avantages

  • Marqué CE (EN14592)
  • Filetage total, résistance à l’arrachement maximal
  • Empreinte étoile

Dimensions
RéférencesCode articleDimensions [mm]Qté par boîte
d l dh d1 lg Embout
CSFT5.0X70 77308 5 70 8.5 3.5 65 T-20 100
CSFT6.0X85 77309 6 85 9.5 4 79 T-25 100
CSFT6.0X110 77310 6 110 9.5 4 103 T-25 100

Paramètres caractéristiques

RéférencesParamètres Caractéristiques
Moment d’écoulement plastique caractéristique - My,k [My.k] [Nm] Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [fax.k.90°] [N/mm²] Résistance caractéristique en traction - ftens,k [ftens.k] [kN] Ratio de torsion
CSFT5.0X70 7.7 17.8 10.7 >1,5
CSFT6.0X85 10.5 13.6 12.9 >1,5
CSFT6.0X110 10.5 13.6 12.9 >1,5


SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
