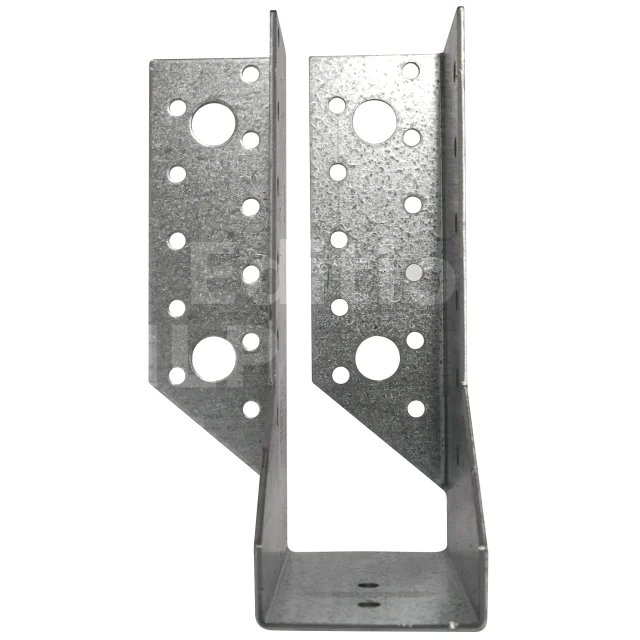

Sabots aile repliée à l’intérieur - Réf. JHL34462
-
RéférenceJHL34462
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z275 suvant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
Epaisseur2mm
-
Largeur (A)46mm
-
Profondeur (C)84mm
-
Hauteur (B)147mm
Sabots ailes repliée à l’intérieur
Les sabots à ailes repliées à l’intérieur JHR/L sont spécialement conçus pour la fixation de solives dans les angles, les Sabots à ailes repliées à l’intérieur JHR/L offrent les mêmes avantages que les SAE. Ils existent dans leur version gauche ou droite.
Caractéristiques :
Déclarations de performance : FR-DoP-e06/0270
Agréments techniques : ETA-06/0270
Matière :
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 2 mm.
Dimensions

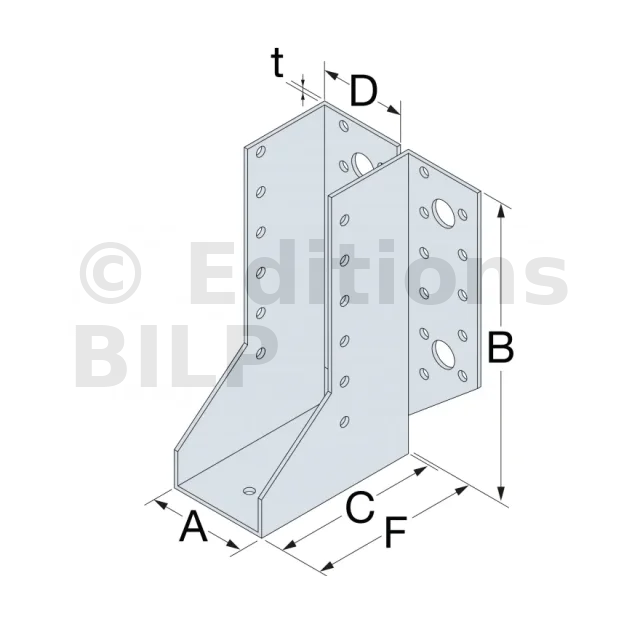

Références | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||||
---|---|---|---|---|---|---|---|---|---|
A | B | C | D | F | t | Ø5 [mm] | Ø13 [mm] | Ø5 [mm] | |
JHR34462 | 46 | 147 | 84 | 41.5 | 86 | 2 | 22 | 4 | 12 |
JHL34462 | 46 | 147 | 84 | 41.5 | 86 | 2 | 22 | 4 | 12 |
Valeurs caractéristiques - Solive sur poutre - Clouage total
Références | Valeurs caractéristiques - Bois sur bois - Clouage total | |||||
---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||
Porteur | Porté | R2.k | R1.k | |||
Qté | Type | Qté | Type | |||
JHR34462 | 22 | CNA4.0x50 | 12 | CNA4.0x35 | 13.3 | 8.8 |
JHL34462 | 22 | CNA4.0x50 | 12 | CNA4.0x35 | 13.3 | 8.8 |
Mise en œuvre
Fixations
Sur les ailes :
- Pointes annelées CNA Ø4,0 x 50 mm.
Sur les flancs :
- Pointes annelées CNA Ø4,0 x 35 mm.
Installation
Sur Bois :

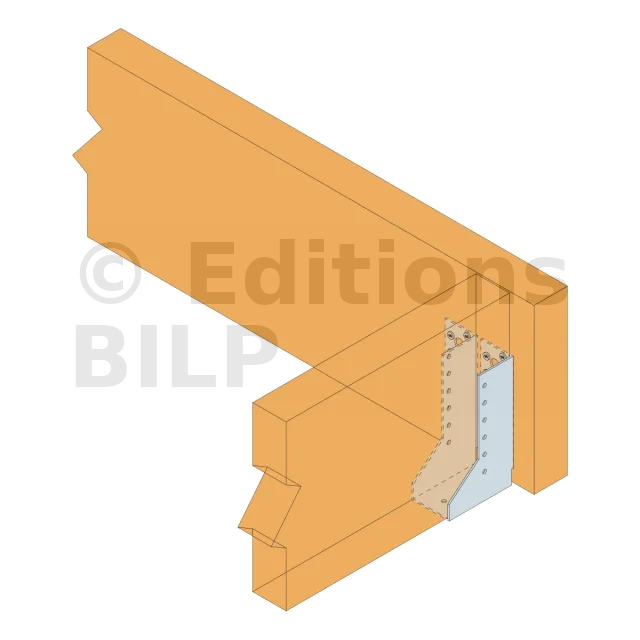

1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
Qu’est-ce que les sabots à ailes repliées à l’intérieur ?
Les sabots à ailes repliées à l’intérieur sont des connecteurs métalliques spécialement conçus pour fixer et assembler divers éléments de construction en bois. Leur conception unique, avec des ailes repliées vers l’intérieur, permet une intégration discrète et efficace dans les structures en bois. Ces sabots sont couramment utilisés dans la charpente, l’ossature bois, et la menuiserie.
Applications des sabots à ailes repliées à l’intérieur :
1. Charpente
- Utilisés pour fixer les arêtiers et les chevrons, les sabots à ailes repliées assurent une connexion solide et durable.
- Ils jouent un rôle crucial dans la construction de la couverture et de la toiture, garantissant la stabilité de l’ensemble de la structure.
2. Ossature bois
- Idéaux pour les constructions en ossature bois, ces sabots permettent de fixer les poutres et les poteaux de manière sécurisée.
- Ils sont également utilisés dans le montage des chalets et des bardages, offrant une solution fiable pour les assemblages structuraux.
3. Menuiserie
- En menuiserie, les sabots à ailes repliées sont parfaits pour les assemblages nécessitant une fixation discrète mais robuste.
- Ils sont couramment utilisés dans la construction de meubles, de pergolas, et d’autres structures en bois.
Avantages des sabots à ailes repliées à l’intérieur sur l’ossature bois
- Robustesse : Fabriqués en acier galvanisé, ces sabots sont extrêmement résistants à la corrosion et garantissent une longue durée de vie.
- Discrétion : Les ailes repliées à l’intérieur permettent une intégration discrète dans les structures en bois, préservant l’esthétique de la construction.
- Polyvalence : Adaptés à une variété d’applications, des charpentes aux menuiseries, ils offrent une solution flexible pour de nombreux projets.
- Facilité d’installation : Les sabots peuvent être fixés avec des vis, des clous ou des boulons, facilitant ainsi leur installation et assurant une connexion solide.
Types de fixations pour les sabots à ailes repliées à l’intérieur
1. Vis de fixation
- Utilisées pour une installation précise et sécurisée, les vis de fixation sont idéales pour les sabots à ailes repliées.
- Elles offrent une excellente tenue et sont faciles à poser avec une visseuse électrique.
2. Clous
- Les clous sont une option rapide et efficace pour fixer les sabots, particulièrement dans les projets de charpente.
- Ils assurent une bonne résistance au cisaillement et sont largement utilisés dans les constructions traditionnelles en bois.
3. Boulons
- Pour les assemblages nécessitant une force de maintien maximale, les boulons sont la solution idéale.
- Ils offrent une fixation extrêmement solide et sont particulièrement recommandés pour les structures porteuses.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
