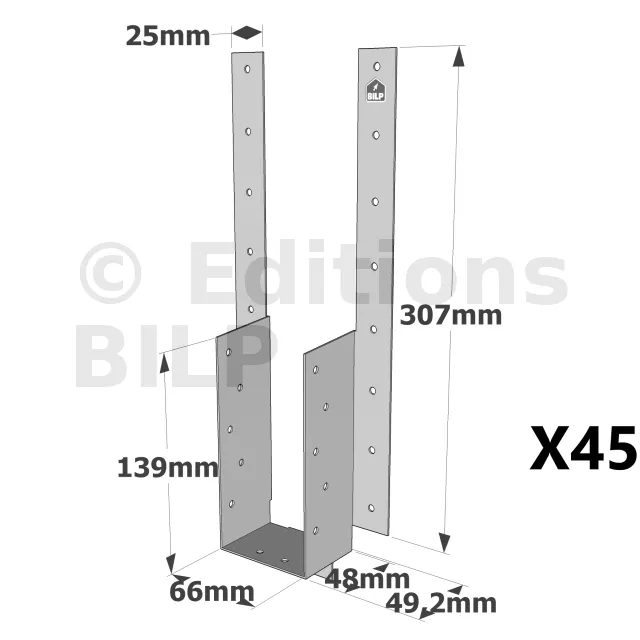

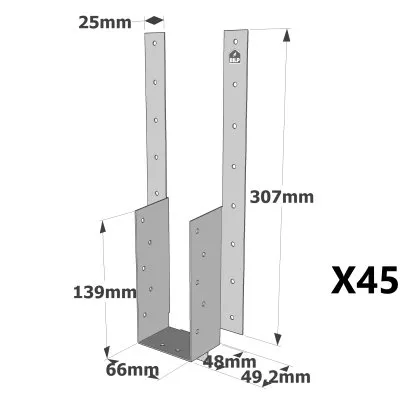

Sabot à bretelles AG703 - Réf. AG703/66_45 Largeur  : 66mm (...)

Sabot à bretelles AG703 - Réf. AG703/66_45

bientôt DISPO
Expédition estimée dans 10 jours.
6€56
  TTC  / sabot
soit 295.24€ pour 45 sabots
    • 66mm
    • 45 pièces
  • Autres choix

  • Référence
    AG703/66_45
  • Epaisseur
    1,5mm
  • Fabrication
    Française
  • Matériau
    Acier galvanizé S250GD + Z275 selon NF EN 10346
  • Marque
    SIMPSON Strong-Tie

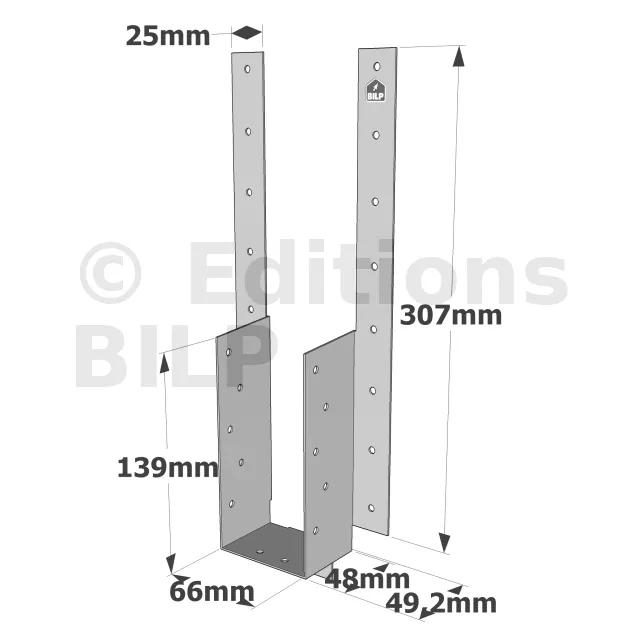

  • Profondeur (C)
    48mm
  • Hauteur (B)
    139mm
  • Hauteur (E)
    307mm
  • Profondeur (F)
    49,2mm
  • Perçages sur porteur Ø4.5
    18
  • Perçages sur porté Ø4.5
    10
  • Largeur (D)
    25mm

Caractéristiques du sabot à bretelles AG703

Matière

  • Acier galvanizé S250GD + Z275 selon NF EN 10346,
  • Épaisseur : 1,5 mm.

Données techniques

Dimensions


RéférencesDimensions [mm]Perçages sur porteurPerçages sur porté
A B C D E F t Ø4.5 Ø4.5
AG703/38 38 153 48 25 321 49.2 1.2 18 10
AG703/66 66 139 48 25 307 49.2 1.2 18 10
AG703/76 76 134 48 25 302 49.2 1.2 18 10

Valeurs caractéristiques - Bois sur Bois - Ailes à plat


RéférencesValeurs caractéristiques - Bois sur Bois - Ailes à plat
Fixations Valeurs caractéristiques - Bois C18 [kN] Valeurs caractéristiques - Bois C24 [kN] Valeurs caractéristiques - Bois SCL [kN]
Porteur Porté R1.k R2.k R1.k R2.k R1.k R2.k
Qté Qté CNA Ø3,1x35 CNA Ø3,1x35 CNA Ø3,1x35 CNA Ø3,1x35 CNA Ø3,1x35 CNA Ø3,1x35
AG703/38 16 4 9.8 2.8 11.1 2.8 12.9 3.1
AG703/66 16 4 15.6 2.8 15.6 2.8 15.6 3.1
AG703/76 16 4 15.6 2.8 15.6 2.8 15.6 3.1

Valeurs caractéristiques - Bois sur Bois - Fixation par le dessus


RéférencesValeurs caractéristiques - Bois sur Bois - Fixation par le dessus
Fixations Valeurs caractéristiques - Bois C18 [kN] Valeurs caractéristiques - Bois C24 [kN] Valeurs caractéristiques - Bois SCL [kN]
Porteur Porté R1.k R2.k R1.k R2.k R1.k R2.k
Platine haute Face CNA Ø3,1x35 CNA Ø3,1x35 CNA Ø3,1x35 CNA Ø3,1x35 CNA Ø3,1x35 CNA Ø3,1x35
Qté Qté Qté
AG703/38 4 2 4 7.8 2.6 8.4 2.8 9.5 3.1
AG703/66 4 2 4 8 2.6 8.6 2.8 9.6 3.1
AG703/76 4 2 4 8 2.6 8.5 2.8 9.6 3.1

Avantages du sabot de charpente AG703

  • Clouage double cisaillement : Ce sabot de charpente à bretelles AG703 offre une durabilité et une solidité renforcées, assurant ainsi que les structures en bois résistent mieux aux forces mécaniques, aux vibrations et aux tensions. Cette robustesse augmente le poids face à la concurrence, garantissant une plus grande sécurité sur le long terme pour les constructions.
  • Facilité d’utilisation : grâce à la technologie Speed ​​Fix, il réduit le temps de pose, un facteur clé dans l’optimisation des coûts et des délais de construction. Les installateurs peuvent ainsi gagner en productivité, sans nécessiter d’outils complexes ou d’ajustements laborieux.
  • Réglable en hauteur : Ce connecteur de charpente permet une grande adaptabilité à différents types de configurations, que ce soit pour des constructions standards ou des projets nécessitant des ajustements spécifiques.

Application

Support

  • Porteur : Ce sabot est idéal pour les poutres principales en bois massif, assurant une fixation robuste et durable. Il convient également aux matériaux composites, offrant une résistance élevée et une intégrité structurelle. Il assure la stabilité et la durabilité exceptionnelle des poutres en bois lamellé-collé.
  • Porté : Le sabot AG703 offre une solution fiable pour fixer les poutres en I, couramment utilisées dans les structures modernes. Il est compatible avec les éléments portés en bois massif, garantissant une connexion solide et durable. Il convient également aux matériaux composites pour les éléments portés, assurant une performance optimale.

Domaines d’utilisation

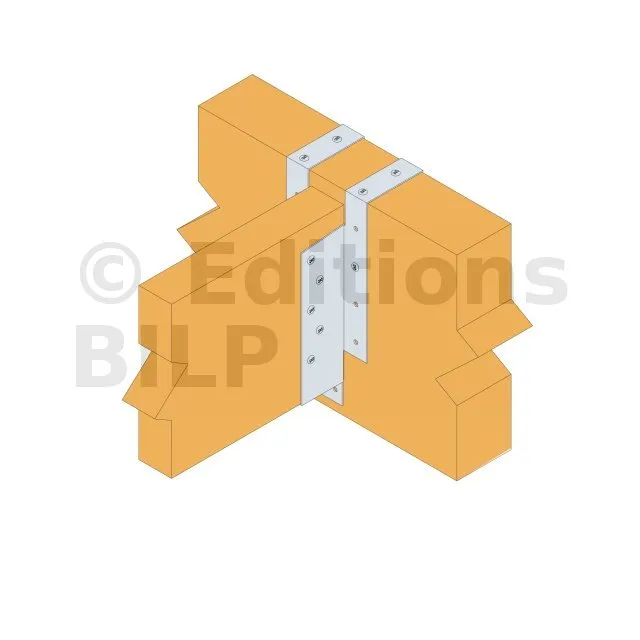

  • Fixation de chevrons : Le sabot à bretelles AG703 est particulièrement adapté pour la fixation des chevrons dans les structures de toit. Il assure une connexion stable et sécurisée, capable de résister aux charges de vent et de neige. Grâce à sa conception robuste, il permet d’aligner correctement les chevrons, garantissant ainsi une charpente solide et bien construite.
  • Solives : Pour les planchers et les plafonds, ce sabot en acier galvanisé est une solution idéale pour fixer les solives aux poutres porteuses. Sa capacité à supporter des charges importantes et à maintenir une structure stable est essentielle pour ces applications. Que ce soit pour des projets résidentiels ou commerciaux, le sabot AG703 offre une fixation fiable et durable des solives. Il optimise l’assemblage des éléments horizontaux, ainsi que les déformations ou les faiblesses dans la structure au fil du temps.
  • Chevêtres : Dans la construction de chevêtres, il assure une fixation solide et précise des poutres secondaires aux éléments porteurs. Cette application est particulièrement importante pour la création d’ouvertures dans les planchers, comme les trappes de visite ou les passages de conduits, où la stabilité et la sécurité sont primordiales.
  • Charpente : le clouage double cisaillement du sabot à bretelles AG703 renforce la stabilité des points de jonction entre les poutres, assurant une meilleure répartition des charges.

En dehors du clouage double cisaillement, le sabot à bretelles AG703 peut être fixé par la résine de scellement chimique. Ce type de fixation est très solide et souvent utilisé pour des charges lourdes ou dans des environnements difficiles. Souvent utilisés dans les structures plus lourdes ou pour des assemblages soumis à de fortes contraintes, les boulons offrent une résistance importante, notamment dans les assemblages de poutres ou de poteaux.
