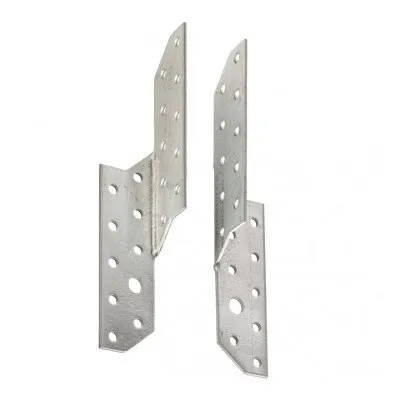

Patte de solivage droite ou gauche - pour l’EXTERIEUR - (...)

Patte de solivage droite ou gauche - pour l’EXTERIEUR - revêtement ZPRO - Réf. SPF210LZ

EN STOCK
Expédition immédiate disponible pour 9 unité(s).
2€90
  TTC  / Patte de solivage

  • Référence
    SPF210LZ
  • Conditionnement
    Pièce
  • Fabrication
    Française
  • Marque
    Simpson Strong-Tie
  • Hauteur (C)
    140mm
  • Largeur (B)
    32.5mm
  • Hauteur (A)
    210mm
  • Largeur (F)
    14mm
  • Hauteur (D)
    37.5mm
  • Perçages Aile B
    13Ø5 - 1Ø9 [mm]
  • Perçages Aile A
    14Ø5 [mm]
  • Matériau
    Acier galvanisé S250GD + ZPro

Caractéristiques

Matière

  • Acier galvanisé S250GD + ZPro,
  • Le revêtement ZPro correspond à une épaisseur de zinc d’environ 55 µm.

Avantages

  • Grande polyvalence d’utilisation,
  • Usage extérieur...

Application

Domaines d’utilisation

  • Fixation d’éléments bois se croisant à 90° en environnement extérieur,
  • Terrasses...

Support

  • Porteur : bois massif, bois composite, bois lamellé-collé...
  • Porté : bois massif, bois composite, bois lamellé-collé...

Données techniques

Dimensions


RéférencesDimensions [mm]Perçages Aile APerçages Aile B
A B C D F t Ø5 Ø5 Ø9
SPF210LZ 210 32.5 140 37.5 14 2 14 13 1
SPF210RZ 210 32.5 140 37.5 14 2 14 13 1

La SPF..."L" est la version gauche tandis que la "SPF... "R" est la version droite.

Valeurs caractéristiques - bois sur bois - 1 patte de solivage

RéférencesValeurs Caractéristiques - Bois sur bois
Fixations Valeurs Caractéristiques - Bois C24
Support Panne R1.k R2.k R3.k
Qté Qté CSA5.0x35Z CNA4.0x60 CSA5.0x35Z CNA4.0x60 CSA5.0x35Z CNA4.0x60
SPF210LZ 7 7 min(9,7 ; 8,4 /kmod) min(12,4 ; 8,4 /kmod) 3.3 4.1 1.5 2.5
SPF210RZ 7 7 min(9,7 ; 8,4 /kmod) min(12,4 ; 8,4 /kmod) 3.3 4.1 1.5 2.5

Les valeurs caractéristiques sont données dans ce tableau pour une patte de solivage, dans le cas où les éléments bois sont bloqués en rotation.

La résistance pour 2 pattes de solivage SPF s’obtient en sommant les résistances individuelles.

Le revêtement ZPRO

Un revêtement résistant et hautement intelligent.

L’alliage innovant ZPRO®, composé de Zinc et de Magnésium, offre une résistance remarquable à la corrosion. Lorsqu’il est utilisé comme revêtement sur les connecteurs structurels ou les vis, il crée un mécanisme d’autoprotection contre la corrosion, assurant une durabilité à long terme, même en extérieur.

En effet, lorsqu’ils sont exposés aux conditions climatiques pendant plusieurs semaines, les connecteurs ZPRO® forment progressivement une fine couche de zinc et de magnésium sur la rouille qui se développe. Cette couche, connue sous le nom de rouille blanche, agit comme une barrière supplémentaire, préservant le matériau d’une corrosion plus agressive.


Tests de performance du revêtement ZPRO
Tests de performance du revêtement ZPRO

Le revêtement ZPRO a été soumis à des tests approfondis pour évaluer sa résistance dans des conditions agressives. Des essais grandeur nature ont été réalisés le long d’une côte maritime en Norvège, réputée pour son environnement corrosif. De plus, des connecteurs ont été exposés à des cycles de brouillard salin dans une enceinte climatique en laboratoire. Les photos ci-contre illustrent les résultats de ces tests, comparant le revêtement ZPRO à un connecteur standard en acier zingué.

Le revêtement ZPRO présente une protection équivalente à une galvanisation à chaud de classe C3 selon la norme EN ISO 12944, ce qui permet aux connecteurs de cette gamme d’être utilisés en classe de service 3. En d’autres termes, ils offrent des performances similaires à celles des connecteurs en acier inoxydable A2.

Pour une utilisation en extérieur dans des aménagements entièrement exposés aux éléments, tels que les carports, les abris de jardin ou les structures de terrasse, les connecteurs structurels ZPRO peuvent être utilisés à condition d’être associés à des fixations compatibles, comme celles dotées d’un revêtement Impreg+® ou d’une galvanisation à chaud. Il convient de les éviter dans les environnements corrosifs.
