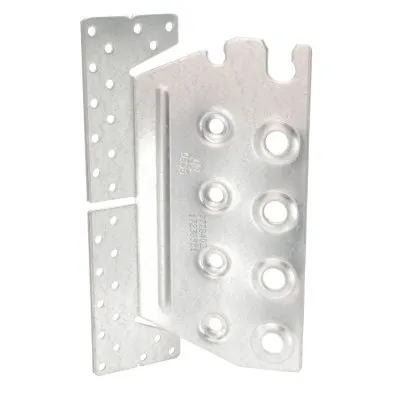

Etrier à encoche TUS 60x104.5x254mm - Réf. TU/S28 (...)

Etrier à encoche TUS 60x104.5x254mm - Réf. TU/S28

SUR MESURE
Ce produit sur commande ne peut être ni repris ni échangé

Expédition estimée dans 10 jours.

34€⁷⁰

TTC / Etrier

Orientation :
Hauteur :
- 254mm
Angle α :

Référence

TU/S28
Conditionnement

Etrier
Fabrication

Française
Matériau

Acier S250GD + Z275 suivant NF EN 10346
Marque

SIMPSON Strong-Tie
Perçages sur porteur Ø5 [mm]

30
Largeur poutre max.

160mm
Hauteur poutre min. (β=0)

280mm
Largeur

60mm
Epaisseur

3mm
Largeur poteau min.

88mm
Hauteur poutre min. (β≠0)

295mm
Profondeur

104.5mm
Largeur poutre min.

60mm
Hauteur poutre max.

340mm

Matière

Acier S250GD + Z275 suivant NF EN 10346,
Epaisseur 3 mm.
Déclaration de performance (DoP) : dop-e07-0245.pdf
Agrément technique (ATE) : eta-07-0245.pdf

Avantages

Assemblage invisible,
Mise en œuvre optimisée conforme aux Eurocodes,
Utilisable en angle (préciser l’angle à la commande),
Tenue au feu 1/2h ou 1h en suivant certaines préconisations. N’hésitez pas à consulter notre documentation Résistance au Feu - Fiabilité et Connecteurs.

Application

Support

Porteur : bois massif, lamellé-collé, bois composite
Portée : bois massif, lamellé-collé, bois composite

Domaine d’utilisation

Solives,
Pannes,
Poutres porteuses...

Données techniques

Dimensions

Références	Dimensions poutre [mm]						Dimensions bois porteur [mm]	Dimensions [mm]						Perçages sur porteur	Perçages sur porté
	Largeur			Hauteur			Largeur poteau	A	B	C	t	α [°]		Ø5	Ø8,5	Ø12,5
	Min.	Min.	Max..	Min β=0	Min β≠0	Max.	Min.					Min.	Max.
TU/S12	40	60	120	120	160	200	68	96	97.5	40	3	30	85	6	4	-
TU/S16	60	60	160	160	190	240	88	134	104.5	60	3	30	85	18	-	3
TU/S20	60	60	160	200	225	280	88	174	104.5	60	3	30	85	22	-	4
TU/S24	60	60	160	240	260	300	88	214	104.5	60	3	30	85	26	-	5
TU/S28	60	60	160	280	295	340	88	254	104.5	60	3	30	85	30	-	6

Valeurs caractéristiques - solives sur poutre - clouage total - avec pente et angle Α=30°

Références	Valeurs caractéristiques - Solive sur poutre - Clouage total - avec pente et angle α=30°
	Fixations				Valeurs caractéristiques - Bois C24 [kN]
	Porteur		Porté		R1,k - Pente β=0°						R1,k - Pente β=15°						R1,k - Pente β=30°
	Qté	Type	Qté	Type	Longueur de broches [mm]						Longueur de broches [mm]						Longueur de broches [mm]						Longueur de broches [mm]
					60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
TU/S12	6	CNA4,0x50	4	STD8	7.4	8.1	9	9.5	9.5	9.5	7.1	7.8	8.6	9.3	9.3	9.3	6.8	7.4	8.2	8.9	9	9	6.6	7.1	7.8	8.5	8.7	8.7
TU/S16	18	CNA4,0x50	3	STD12	16.4	16.9	17.8	18.8	20	21.3	15.9	16.3	17	18	19	20.2	15.5	15.8	16.4	17.2	18.1	19.1	15.1	15.5	16	16.7	17.5	18.4
TU/S20	22	CNA4,0x50	4	STD12	24.9	25.6	26.9	28.6	30.3	32.2	24.2	24.7	25.8	27.2	28.8	30.5	23.6	24	24.9	26.1	27.5	28.9	22.9	23.6	24.3	25.4	26.6	27.9
TU/S24	26	CNA4,0x50	5	STD12	34.2	35.1	36.9	39.1	41.5	43.9	33.2	33.9	35.3	37.2	39.4	41.6	32.3	32.9	34.1	35.8	37.6	39.6	31.6	32.5	33.5	35	36.6	38.4
TU/S28	30	CNA4,0x50	6	STD12	43.9	45.1	47.3	50.1	53	56	42.7	43.5	45.4	47.7	50.4	53.2	41.5	42.4	44	46	48.3	50.8	40.8	42	43.3	45.2	47.2	49.5

Les valeurs R2,k peuvent être calculées comme R2,k= R1,k x (nb de broches - 1) / (nb de broches).

La broche supérieure n’est pas considérée pour les capacités de charges en soulèvement puisqu’elle est placée dans un perçage ouvert.

Valeurs caractéristiques - solive sur poutre - clouage total - avec pente et angle Α=45°

Références	Valeurs caractéristiques - Solive sur poutre - Clouage total - avec pente et angle α=45°
	Fixations				Valeurs caractéristiques - Bois C24 [kN]
	Porteur		Porté		R1,k - Pente β=0°						R1,k - Pente β=15°						R1,k - Pente β=30°
	Qté	Type	Qté	Type	Longueur de broches [mm]						Longueur de broches [mm]						Longueur de broches [mm]						Longueur de broches [mm]
					60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
TU/S12	6	CNA4,0x50	4	STD8	7.4	8.2	8.9	9.5	9.5	9.5	7.1	7.8	8.6	9.3	9.3	9.3	6.8	7.4	8.2	9	9	9	6.6	7.1	7.8	8.5	8.7	8.7
TU/S16	18	CNA4,0x50	3	STD12	16.3	16.9	17.9	18.9	20.2	21.4	15.9	16.3	17	18	19.1	20.2	15.4	15.7	16.3	17.2	18.1	19.1	15	15.4	15.9	16.6	17.5	18.4
TU/S20	22	CNA4,0x50	4	STD12	24.9	25.6	27.2	28.7	30.5	32.3	24.1	24.7	25.8	27.3	28.9	30.6	23.5	23.9	24.9	26.1	27.5	29	22.9	23.5	24.3	25.4	26.7	28
TU/S24	26	CNA4,0x50	5	STD12	34.2	35.2	37.2	39.2	41.7	44.1	33.2	33.9	35.4	37.4	39.5	41.8	32.3	32.9	34.2	35.9	37.8	39.8	31.5	32.5	33.6	35	36.8	38.6
TU/S28	30	CNA4,0x50	6	STD12	44	45.2	47.8	50.3	53.2	56.1	42.7	43.6	45.5	47.9	50.6	53.4	41.5	42.5	44.1	46.2	48.5	51	40.8	42	43.4	45.3	47.4	49.7

Les valeurs R2,k peuvent être calculées comme R2,k= R1,k x (nb de broches - 1) / (nb de broches).

La broche supérieure n’est pas considérée pour les capacités de charges en soulèvement puisqu’elle est placée dans un perçage ouvert

Valeurs caractéristiques - solive sur poutre - clouage total - avec pente et angle Α=60°

Références	Valeurs caractéristiques - Solive sur poutre - Clouage total - avec pente et angle α=60°
	Fixations				Valeurs caractéristiques - Bois C24 [kN]
	Porteur			Porté		R1,k - Pente β=0°						R1,k - Pente β=15°						R1,k - Pente β=30°					R1,k - Pente β=45°
						Longueur de broches [mm]						Longueur de broches [mm]						Longueur de broches [mm]						Longueur de broches [mm]
	Qté	Type	Type	Qté	Type	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
TU/S12	6	CNA4,0x50	CSA5,0x40	4	STD8	7.4	8.1	9	9.5	9.5	9.5	7.1	7.8	8.6	9.3	9.3	9.3	6.8	7.4	8.2	8.9	9	9	6.6	7.1	7.8	8.5	8.7	8.7
TU/S16	18	CNA4,0x50	CSA5,0x40	3	STD12	16.4	16.9	17.8	18.8	20	21.3	15.9	16.3	17	18	19	20.2	15.5	15.8	16.4	17.2	18.1	19.1	15.1	15.5	16	16.7	17.5	18.4
TU/S20	22	CNA4,0x50	CSA5,0x40	4	STD12	24.9	25.6	26.9	28.6	30.3	32.2	24.2	24.7	25.8	27.2	28.8	30.5	23.6	24	24.9	26.1	27.5	28.9	22.9	23.6	24.3	25.4	26.6	27.9
TU/S24	26	CNA4,0x50	CSA5,0x40	5	STD12	34.2	35.1	36.9	39.1	41.5	43.9	33.2	33.2	33.9	35.3	37.2	39.4	41.6	32.9	34.1	35.8	37.6	39.6	31.6	32.5	33.5	35	36.6	38.4
TU/S28	30	CNA4,0x50	CSA5,0x40	6	STD12	43.9	45.1	47.3	50.1	53	56	42.7	43.5	45.4	47.7	50.4	53.2	41.5	42.4	44	46	48.3	50.8	40.8	42	43.3	45.2	47.2	49.5

Les valeurs R2,k peuvent être calculées comme R2,k= R1,k x (nb de broches - 1) / (nb de broches).

La broche supérieure n’est pas considérée pour les capacités de charges en soulèvement puisqu’elle est placée dans un perçage ouvert

Valeurs caractéristiques - solives sur poteau - clouage total - avec pente et angle Α=30°

Références	Valeurs caractéristiques - Solive sur poteau - Clouage total - avec pente et angle α=30°
	Fixations				Valeurs caractéristiques - Bois C24 [kN]
	Porteur		Porté		R1,k - Pente β=0°						R1,k - Pente β=15°						R1,k - Pente β=30°
	Qté	Type	Qté	Type	Longueur de broches [mm]						Longueur de broches [mm]						Longueur de broches [mm]						Longueur de broches [mm]
					60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
TU/S12	5	CNA4,0x50	4	STD8	7.4	8.2	9	9.5	9.5	9.5	7.1	7.8	8.6	9.3	9.3	9.3	6.8	7.4	8.2	9	9	9	6.6	7.1	7.8	8.5	8.7	8.7
TU/S16	13	CNA4,0x50	3	STD12	15	15.5	16.3	17.4	18.5	19.7	14.5	14.9	15.6	16.6	17.6	18.7	14.1	14.4	15	15.8	16.7	17.7	13.7	14	14.5	15.2	16	16.9
TU/S20	14	CNA4,0x50	4	STD12	21.2	21.9	23	24.4	25.8	26.1	20.6	21.1	22.1	23.3	24.6	26	20.1	20.4	21.3	22.3	23.5	24.7	19.5	20	20.7	21.6	22.7	23.8
TU/S24	17	CNA4,0x50	5	STD12	29.4	30.3	31.9	33.6	34.4	34.4	28.6	29.2	30.6	32.2	33.9	34.4	27.8	28.3	29.4	30.8	32.4	34	27	27.8	28.7	30	31.4	32.9
TU/S28	18	CNA4,0x50	6	STD12	35.2	36.1	36.1	36.1	36.1	36.1	34.3	35	36.1	36.1	36.1	36.1	33.5	34	35.2	36.1	36.1	36.1	32.7	33.4	34.4	35.7	36.1	36.1

Les valeurs R2,k peuvent être calculées comme R2,k= R1,k x (nb de broches - 1) / (nb de broches).

La broche supérieure n’est pas considérée pour les capacités de charges en soulèvement puisqu’elle est placée dans un perçage ouvert

Valeurs caractéristiques - solives sur poteau - clouage total - avec pente et angle Α=45°

Références	Valeurs caractéristiques - Solive sur poteau - Clouage total - avec pente et angle α=45°
	Fixations				Valeurs caractéristiques - Bois C24 [kN]
	Porteur		Porté		R1,k - Pente β=0°						R1,k - Pente β=15°						R1,k - Pente β=30°
	Qté	Type	Qté	Type	Longueur de broches [mm]						Longueur de broches [mm]						Longueur de broches [mm]						Longueur de broches [mm]
					60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
TU/S12	5	CNA4,0x50	4	STD8	7.4	8.2	8.9	9.5	9.5	9.5	7.1	7.8	8.6	9.3	9.3	9.3	6.8	7.4	8.2	9	9	9	6.6	7.1	7.8	8.5	8.7	8.7
TU/S16	13	CNA4,0x50	3	STD12	15	15.5	16.3	17.3	18.5	19.6	14.5	14.9	15.6	16.5	17.6	18.6	14.1	14.1	14.4	15	15.8	16.7	17.6	13.8	14.6	15.2	16	16.9
TU/S20	14	CNA4,0x50	4	STD12	21.3	22	23.1	24.5	25.8	26.1	20.6	21.2	22.2	23.4	24.7	26	20.1	20.4	21.3	22.4	23.6	24.8	19.5	20	20.7	21.7	22.7	23.9
TU/S24	17	CNA4,0x50	5	STD12	29.5	30.4	32	33.7	34.47	34.4	28.7	29.3	30.7	32.3	34	34.4	27.9	28.4	29.5	31	32.5	34.1	27.1	27.8	28.8	30.1	31.5	33
TU/S28	18	CNA4,0x50	6	STD12	35.3	36.1	36.1	36.1	36.1	36.1	34.4	35.1	36.1	36.1	36.1	36.1	33.6	34.1	35.2	36.1	36.1	36.1	32.8	33.5	34.5	35.8	36.1	36.1

Les valeurs R2,k peuvent être calculées comme R2,k= R1,k x (nb de broches - 1) / (nb de broches).

La broche supérieure n’est pas considérée pour les capacités de charges en soulèvement puisqu’elle est placée dans un perçage ouvert

Valeurs caractéristiques - solive sur poteau - clouage total - avec pente et angle Α=60°

Références	Valeurs caractéristiques - Solive sur poteau - Clouage total - avec pente et angle α=60°
	Fixations				Valeurs caractéristiques - Bois C24 [kN]
	Porteur		Porté		R1,k - Pente β=0°						R1,k - Pente β=15°						R1,k - Pente β=30°
	Qté	Type	Qté	Type	Longueur de broches [mm]						Longueur de broches [mm]						Longueur de broches [mm]						Longueur de broches [mm]
					60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
TU/S12	5	CNA4,0x50	4	STD8	7.4	8.2	9.1	9.6	9.6	9.6	7.2	7.9	8.7	9.3	9.3	9.3	6.9	7.5	8.2	9	9	9	6.6	7.1	7.8	8.5	8.8	8.8
TU/S16	18	CNA4,0x50	3	STD12	15	15.5	16.4	17.5	18.7	19.9	14.5	14.9	15.7	16.7	17.7	18.9	14.1	14.4	15	15.8	16.8	17.8	13.7	14	14.5	15.3	16.1	17
TU/S20	14	CNA4,0x50	4	STD12	21.4	22.1	23.3	24.6	25.8	26.1	20.7	21.3	22.3	23.5	24.8	26	20.1	20.5	21.4	22.5	23.7	24.9	19.5	20	20.8	21.8	22.9	24
TU/S24	17	CNA4,0x50	5	STD12	29.7	30.6	32.2	33.8	34.4	34.4	28.8	29.5	30.9	32.5	34	34.4	28.1	28.6	29.7	31.2	32.7	34.1	27.2	28	29	30.3	31.7	33.1
TU/S28	18	CNA4,0x50	6	STD12	35.4	36.1	36.1	36.1	36.1	36.1	34.6	35.2	36.1	36.1	36.1	36.1	33.8	34.3	35.4	36.1	36.1	36.1	32.9	33.7	34.7	35.8	36.1	36.1

Les valeurs R2,k peuvent être calculées comme R2,k= R1,k x (nb de broches - 1) / (nb de broches).

La broche supérieure n’est pas considérée pour les capacités de charges en soulèvement puisqu’elle est placée dans un perçage ouvert

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Fiche technique étrier à encoches type TUS

Fixations
Sur porteur bois :

Pointes annelées CNA Ø4.0x50 mm ou vis CSA Ø5.0x40 mm

Sur porté :

Broches en acier S235JR type STD12
TUS12 : Ø 8 mm type STD8
TUS16 à 28 : Ø 12 mm type STD12.
La longueur des broches doit être inférieure ou égale à la largeur de la solive portée.

Installation
1- Réaliser une entaille verticale dans la poutre portée (largeur 6 mm pour le TUS12 et largeur 9 mm pour les TUS16 à TUS28),
2- Identifier la position des broches sur la poutre avant de percer transversalement,
3- Insérer uniquement la première broche dans la poutre sur la partie supérieure (diamètre de perçage fonction du diamètre de la broche),
4- Réaliser un lamage d’une profondeur de 6 mm dans le support. Ce lamage n’est pas obligatoire, il permet d’améliorer l’esthétique de l’assemblage,
5- Fixer l’étrier sur le support à l’aide de pointes ou de vis,
6- Présenter la poutre portée de manière à placer la broche déjà en place dans l’encoche de l’étrier,
7- Mettre en place les broches restantes.
