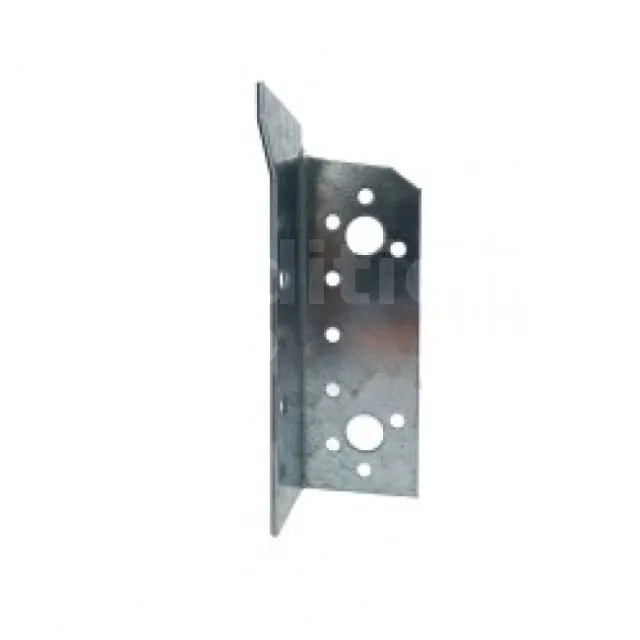

Connecteurs ajustables - Réf. SJHL80

Caractéristiques

Déclaration de performance (DOP) : FR-DoP-e06-0270
Agrément technique (ATE) : eta-06-0270

Matière

• Acier galvanisé S250GD + Z275 selon la norme NF EN 10346,
• Epaisseur : 2 mm.

Données techniques

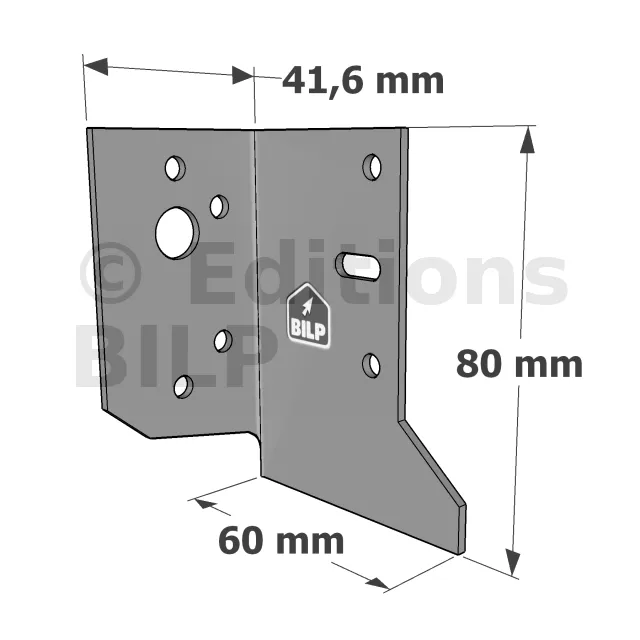

Dimensions

Les sabots de solive SJH doivent être utilisés par paire, que ce soit avec le modèle "-F" ou sans appui inférieur.

(*) Lorsque des fixations CNA4.0x50 ou CSA5.0x50 sont utilisées, la largeur minimale de la solive doit être de 50 mm.

(**) Pour l’assemblage de poutre de hauteur supérieur à la colonne précédente, il est recommandé de vérifier la traction transversale liée à la moitié de l’effort tranchant à hauteur de la dernière pointe. Cette vérification peut être évitée si la solive est renforcée avec une vis à filetage total type ESCRFTZ (recommandé : vis Ø8,0x140 pour un sabot SJH80, vis Ø8.0x220 pour un sabot SJH130).

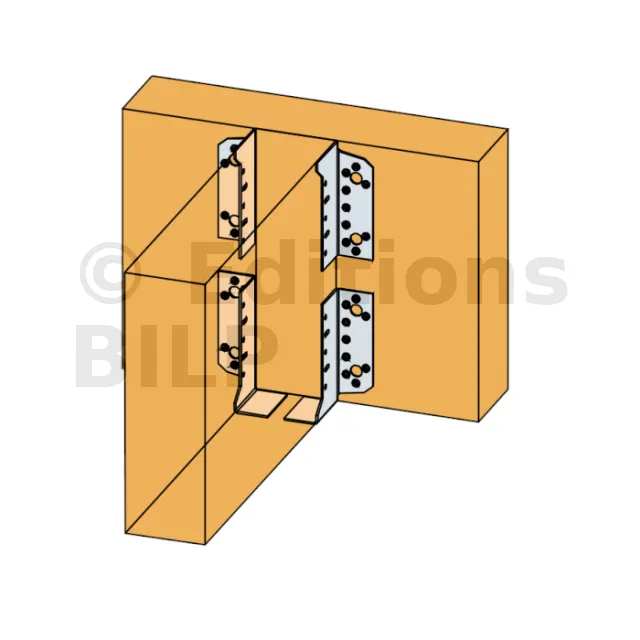

Valeurs caractéristiques pour une paire de demi - sabots SJH - Solive sur poutre - Clouage total

La résistance publiée est valable pour une paire de demi-sabots SJH, qu’ils soient diagonalement opposés ou symétriques, avec ou sans appui inférieur. Pour deux paires de demi-sabots, la résistance peut être multipliée par deux. (***) Valable uniquement si les demi-sabots sont installés en diagonale.

Valeurs caractéristiques pour une paire de demi - sabots SJH - Bois sur béton

La résistance publiée est valable pour une paire de demi-sabots SJH. Les demi-sabots doivent être placés de manière symétrique sur un support rigide. (*) Voir la gamme d’ancrages Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d’ancrages typiques sont BOAXII, SET-XP, WA, AT-HP et dépendent du type de béton, l’entraxe et les distances aux bords. Les valeurs données dans ce tableau sont données pour une installation en pleine dalle. Pour tout autre condition d’installation (proche des bords,...), le concepteur doit vérifier les ancrages séparément (notre logiciel gratuit Anchor Designer est disponible sur notre site internet). (**) Voir les colonnes de reprise de charge pour voir les fixations qui peuvent utilisées dans le porté. Les valeurs dépendent du type de fixation utilisé.

Avantages :

• Grande flexibilité de mise en œuvre : Le connecteur ajustable permet une installation précise et adaptable aux conditions spécifiques de chaque chantier. Cette flexibilité facilite le travail des professionnels et garantit des résultats optimaux.
• Polyvalence : Grâce à sa conception ingénieuse, le connecteur ajustable peut être composé en paire avec deux ailes intérieures, deux ailes extérieures, ou une association des deux. Cette polyvalence permet de répondre à une variété de besoins et d’applications, rendant le connecteur ajustable indispensable dans de nombreux projets de construction.
• Solidité : Pour des charges plus importantes, deux paires de sabots peuvent être utilisées conjointement, augmentant ainsi la capacité de reprise de charge. Cette caractéristique assure une stabilité et une robustesse accrues, essentielles pour les structures lourdes et complexes.
• Gain de place dans vos stocks : Grâce à sa polyvalence et à sa capacité d’adaptation, le connecteur ajustable permet de réduire la diversité des produits nécessaires sur un chantier. Cela se traduit par un gain de place significatif dans les stocks, simplifiant la gestion des matériaux et réduisant les coûts.

Application :

Le connecteur ajustable est utilisé dans une multitude de domaines, offrant des solutions pratiques et efficaces pour les professionnels de la construction. Il permet de créer des assemblages robustes et fiables, indispensables pour assurer la stabilité et la durabilité des structures.

Support :

• Porteur : Le connecteur ajustable est compatible avec une variété de matériaux porteurs, notamment le bois massif, le bois composite, le bois lamellé-collé, l’acier et le béton. Cette compatibilité étendue assure une intégration harmonieuse dans divers types de structures.
• Porté : Il supporte efficacement des matériaux portés tels que le bois massif, le bois composite et le bois lamellé-collé, garantissant des assemblages solides et durables.

Domaines d’utilisation :

Le connecteur ajustable est particulièrement adapté pour :

• Solives, pannes, fermettes : Il assure une fixation robuste et précise, essentielle pour ces éléments structuraux critiques.
• Renforcement d’assemblages existants : Le connecteur ajustable est idéal pour renforcer des assemblages déjà en place, augmentant leur capacité de charge et leur stabilité.
