Goujon d’ancrage WA M12-104/5 blister de 4 pièces - Réf. (...)

Goujon d’ancrage WA M12-104/5 blister de 4 pièces - Réf. WA12104RP

EN STOCK
Expédition immédiate disponible pour 18 unité(s).
9€66
  TTC  / Blister de 4 pièces
    • M12
    • 104mm
    • Plate
    • 4 pièces
  • Autres choix

  • Référence
    WA12104RP
  • Marque
    SIMPSON Strong-Tie
  • Fabrication
    Française
  • Epaisseur maximale des pièces à fixer (tfix)
    5mm
  • Longueur filetage (F)
    60mm
  • Diamètre maximal pièces à fixer (df)
    14mm
  • Profondeur d’ancrage (hef)
    65mm
  • Diamètre perçage x profondeur minimale perçage (d0 x h1)
    12 x 90mm

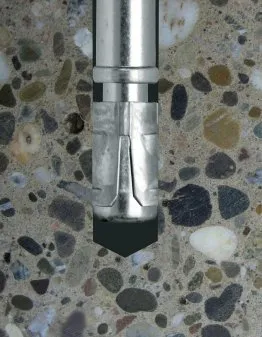

Goujons d’ancrage WA

Les goujons d’ancrage sont des systèmes de fixations par expansion pour charges moyennes.

Caractéristiques :

Matière :

  • Acier électrozingué.

Avantages :

  • Distance au bord et entraxes faibles.
  • Pose simple et rapide : écrou et rondelle prémontés et profondeur d’ancrage réduit ; Ø du filetage = Ø du perçage.
  • Filetage protégé lors de la pose : point de frappe renforcé

Applications

Support :

  • Béton non fissuré,
  • Pierre naturelle dense,...

Domaines d’utilisation :

  • Fixation de structure en bois : sabots de charpente,...
  • Fixation de profils métalliques : garde-corps, consoles et chemins de câbles,
  • Fixation de charges statiques ou quasi-statiques : portails et machines.

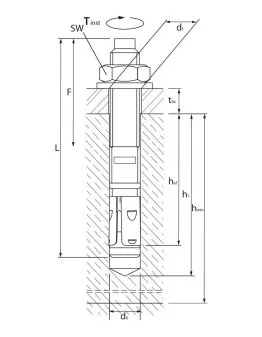

Dimensions
RéférencesCode articleDiamètre du filetage [mm]Ø perçage x prof. mini perçage [d0 x h1] [mm]Ep. max pce à fixer [tfix] [mm]Ø max. pce à fixer [df] [mm]Prof. d’ancrage [hef] [mm]Longueur [L] [mm]Longueur du filetage [f] [mm]Cdt. boite [pce]
WA M8-68/5 WA08073 8 8x65 10 9 45 73 45 50
WA M8-73/10 WA08068 8 8x65 5 9 45 68 40 50
WA M8-83/20 WA08083 8 8x65 20 9 45 83 45 50
WA M8-93/30 WA08093 8 8x65 30 9 45 93 50 50
WA M8-103/40 WA08103 8 8x65 40 9 45 103 50 50
WA M8-113/50 WA08113 8 8x65 50 9 45 113 60 50
WA M8-133/70 WA08133 8 8x65 70 9 45 133 85 50
WA M8-163/100 WA08163 8 8x65 100 9 45 163 100 50
WA M10-78/5 WA10078 10 10X70 5 12 50 78 40 50
WA M10-83/10 WA10083 10 10X70 10 12 50 83 40 50
WA M10-93/20 WA10093 10 10X70 20 12 50 93 50 50
WA M10-103/30 WA10103 10 10X70 30 12 50 103 50 50
WA M10-113/40 WA10113 10 10X70 11.8 8.8 9.7 113 60 50
WA M10-123/50 WA10213 10 10X70 50 12 50 123 60 50
WA M10-143/70 WA10143 10 10X70 70 12 50 143 70 50
WA M10-173/100 WA10173 10 10X70 100 12 50 173 80 50
WA M10-213/140 WA10213 10 10X70 140 12 50 213 100 50
WA M10-233/160 WA10233 10 10X70 160 12 50 233 125 50
WA M12-104/5 WA12104 12 12x90 5 14 65 104 60 25
WA M12-109/10 WA12109 12 12x90 10 14 65 109 60 25
WA M12-119/20 WA12119 12 12x90 20 14 65 119 70 25
WA M12-129/30 WA12129 12 12x90 30 14 65 129 70 25
WA M12-139/40 WA12139 12 12x90 40 14 65 139 80 25
WA M12-149/50 WA12149 12 12x90 50 14 65 149 100 25
WA M12-179/80 WA12179 12 12x90 80 14 65 179 110 25
WA M12-199/100 WA12199 12 12x90 100 14 65 199 110 25
WA M12-219/120 WA12219 12 12x90 120 14 65 219 125 25
WA M12-239/140 WA12239 12 12x90 140 14 65 239 125 25
WA M12-259/160 WA12259 12 12x90 160 14 65 259 125 20
WA M16-110/5 WA16110 16 16x110 5 18 70 110 50 20
WA M16-151/30 WA16151 16 16x110 30 18 80 151 80 20
WA M16-171/50 WA16171 16 16x110 50 18 80 171 80 20
WA M16-201/80 WA16201 16 16x110 80 18 80 201 100 10
WA M16-221/100 WA16221 16 16x110 100 18 80 221 100 10
WA M16-261/140 WA16261 16 16x110 140 18 80 261 110 10
WA M16-281/160 WA1628 16 16x110 160 18 80 281 125 10
WA M16-321/200 WA16321 16 16x110 200 18 80 321 150 10
WA08068RP - 8 8X65 5 9 45 68 60 8
WA10078RP - 10 10X70 5 12 50 78 40 6
WA12104RP - 12 12X90 5 14 65 104 60 4


Valeurs de calcul

RéférencesValeurs de calcul - Béton non-fissuré (3)
Traction - NRd (1) [kN] Cisaillement - VRd (1-2) [kN] Moment de flexion MRd [Nm]
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
WA M8-68/5 8 9.8 11.3 12.4 7.6 7.6 7.6 7.6 19.3
WA08068RP 8 9.8 11.3 12.4 7.6 7.6 7.6 7.6 19.3
WA M8-73/10 8 9.8 11.3 12.4 7.6 7.6 7.6 7.6 19.3
WA M8-83/20 8 9.8 11.3 12.4 7.6 7.6 7.6 7.6 19.3
WA M8-93/30 8 9.8 11.3 12.4 7.6 7.6 7.6 7.6 19.3
WA M8-103/40 8 9.8 11.3 12.4 7.6 7.6 7.6 7.6 19.3
WA M8-113/50 8 9.8 11.3 12.4 7.6 7.6 7.6 7.6 19.3
WA M8-133/70 8 9.8 11.3 12.4 7.6 7.6 7.6 7.6 19.3
WA M8-163/100 8 9.8 11.3 12.4 7.6 7.6 7.6 7.6 19.3
WA M10-78/5 10.7 13 15 16.5 11.9 13.6 13.6 13.6 38
WA10078RP 10.7 13 15 16.5 11.9 13.6 13.6 13.6 38
WA M10-83/10 10.7 13 15 16.5 11.9 13.6 13.6 13.6 38
WA M10-93/20 10.7 13 15 16.5 11.9 13.6 13.6 13.6 38
WA M10-103/30 10.7 13 15 16.5 11.9 13.6 13.6 13.6 38
WA M10-113/40 10.7 13 15 16.5 11.9 13.6 13.6 13.6 38
WA M10-123/50 10.7 13 15 16.5 11.9 13.6 13.6 13.6 38
WA M10-143/70 10.7 13 15 16.5 11.9 13.6 13.6 13.6 38
WA M10-173/100 10.7 13 15 16.5 11.9 13.6 13.6 13.6 38
WA M10-213/140 10.7 13 15 16.5 11.9 13.6 13.6 13.6 38
WA M12-104/5 17.6 21.5 24.9 27.3 20 20 20 20 66
WA12104RP 17.6 21.5 24.9 27.3 20 20 20 20 66
WA M12-109/10 17.6 21.5 24.9 27.3 20 20 20 20 66
WA M12-119/20 17.6 21.5 24.9 27.3 20 20 20 20 66
WA M12-129/30 17.6 21.5 24.9 27.3 20 20 20 20 66
WA M12-139/40 17.6 21.5 24.9 27.3 20 20 20 20 66
WA M12-149/50 17.6 21.5 24.9 27.3 20 20 20 20 66
WA M12-179/80 17.6 21.5 24.9 27.3 20 20 20 20 66
WA M12-199/100 17.6 21.5 24.9 27.3 20 20 20 20 66
WA M12-219/120 17.6 21.5 24.9 27.3 20 20 20 20 66
WA M12-239/140 17.6 21.5 24.9 27.3 20 20 20 20 66
WA M12-259/160 17.6 21.5 24.9 27.3 20 20 20 20 66
WA M16-110/5 24.1 29.4 34 37.3 37.6 37.6 37.6 37.6 155.3
WA M16-151/30 24.1 29.4 34 37.3 37.6 37.6 37.6 37.6 155.3
WA M16-171/50 24.1 29.4 34 37.3 37.6 37.6 37.6 37.6 155.3
WA M16-201/80 24.1 29.4 34 37.3 37.6 37.6 37.6 37.6 155.3
WA M16-221/100 24.1 29.4 34 37.3 37.6 37.6 37.6 37.6 155.3
WA M16-261/140 24.1 29.4 34 37.3 37.6 37.6 37.6 37.6 155.3

1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG001, annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).
