Goujon d’ancrage WA M10-78/5 blister de 6 pièces - Réf. (...)

Goujon d’ancrage WA M10-78/5 blister de 6 pièces - Réf. WA10078RP

EN STOCK
Expédition immédiate disponible pour 28 unité(s).
4€76
  TTC  / Blister de 6 pièces
    • M10
    • 78mm
    • Plate
    • 6 pièces
  • Autres choix

  • Référence
    WA10078RP
  • Marque
    SIMPSON Strong-Tie
  • Fabrication
    Française
  • Epaisseur maximale des pièces à fixer (tfix)
    5mm
  • Longueur filetage (F)
    40mm
  • Diamètre maximal pièces à fixer (df)
    12mm
  • Profondeur d’ancrage (hef)
    50mm

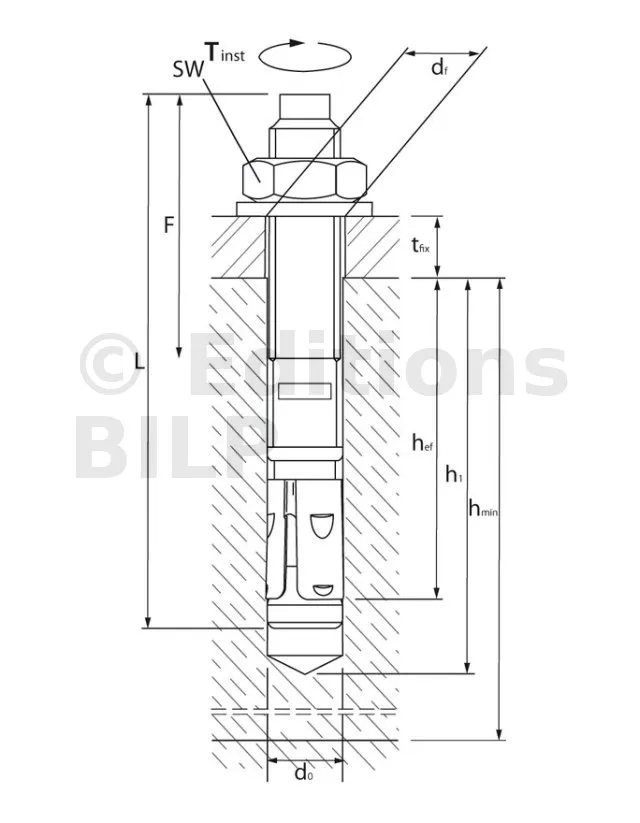

  • Diamètre perçage x profondeur minimale perçage (d0 x h1)
    10 x 70mm
  • Epaisseur minimale du support [mm]
    130mm
  • Ouverture de clés sur plat [SW]
    19mm
  • Couple de serrage [Tinst] [Nm]
    50
  • Prof. d’ancrage nominal [hnom]
    78mm
  • Distance au bord mini [cmin]
    70mm
  • Distance entraxe mini [smin]
    70mm

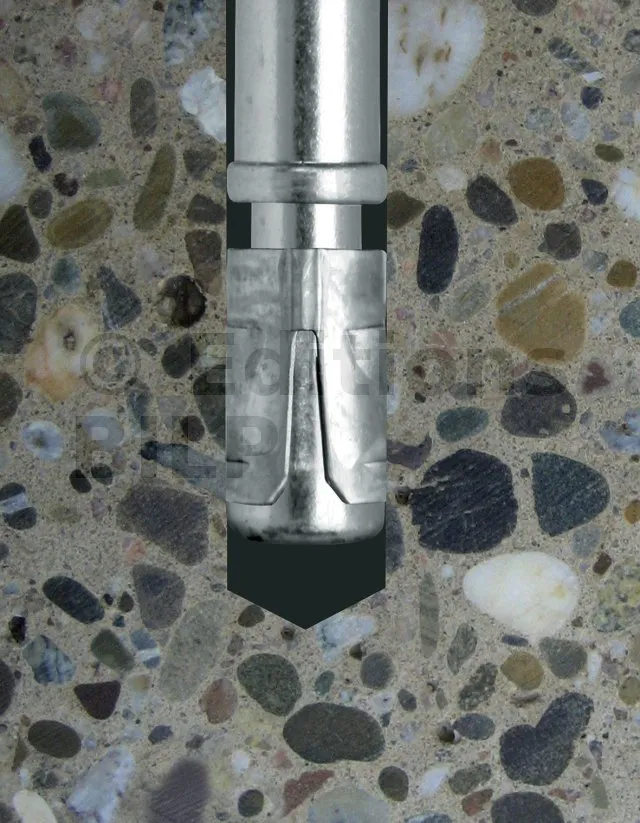

Goujons d’ancrage WA

Les goujons d’ancrage sont des systèmes de fixations par expansion pour charges moyennes.

Caractéristiques :

Matière :

  • Acier électrozingué.

Avantages :

  • Distance au bord et entraxes faibles.
  • Pose simple et rapide : écrou et rondelle prémontés et profondeur d’ancrage réduit ; Ø du filetage = Ø du perçage.
  • Filetage protégé lors de la pose : point de frappe renforcé

Applications

Support :

  • Béton non fissuré,
  • Pierre naturelle dense,...

Domaines d’utilisation :

  • Fixation de structure en bois : sabots de charpente,...
  • Fixation de profils métalliques : garde-corps, consoles et chemins de câbles,
  • Fixation de charges statiques ou quasi-statiques : portails et machines.


Dimensions
RéférencesCode articleDiamètre du filetage [mm]Ø perçage x prof. mini perçage [d0 x h1] [mm]Ep. max pce à fixer [tfix] [mm]Ø max. pce à fixer [df] [mm]Prof. d’ancrage [hef] [mm]Longueur [L] [mm]Longueur du filetage [f] [mm]Cdt. boite [pce]
WA M8-68/5 WA08073 8 8x65 10 9 45 73 45 50
WA M8-73/10 WA08068 8 8x65 5 9 45 68 40 50
WA M8-83/20 WA08083 8 8x65 20 9 45 83 45 50
WA M8-93/30 WA08093 8 8x65 30 9 45 93 50 50
WA M8-103/40 WA08103 8 8x65 40 9 45 103 50 50
WA M8-113/50 WA08113 8 8x65 50 9 45 113 60 50
WA M8-133/70 WA08133 8 8x65 70 9 45 133 85 50
WA M8-163/100 WA08163 8 8x65 100 9 45 163 100 50
WA M10-78/5 WA10078 10 10X70 5 12 50 78 40 50
WA M10-83/10 WA10083 10 10X70 10 12 50 83 40 50
WA M10-93/20 WA10093 10 10X70 20 12 50 93 50 50
WA M10-103/30 WA10103 10 10X70 30 12 50 103 50 50
WA M10-113/40 WA10113 10 10X70 11.8 8.8 9.7 113 60 50
WA M10-123/50 WA10213 10 10X70 50 12 50 123 60 50
WA M10-143/70 WA10143 10 10X70 70 12 50 143 70 50
WA M10-173/100 WA10173 10 10X70 100 12 50 173 80 50
WA M10-213/140 WA10213 10 10X70 140 12 50 213 100 50
WA M10-233/160 WA10233 10 10X70 160 12 50 233 125 50
WA M12-104/5 WA12104 12 12x90 5 14 65 104 60 25
WA M12-109/10 WA12109 12 12x90 10 14 65 109 60 25
WA M12-119/20 WA12119 12 12x90 20 14 65 119 70 25
WA M12-129/30 WA12129 12 12x90 30 14 65 129 70 25
WA M12-139/40 WA12139 12 12x90 40 14 65 139 80 25
WA M12-149/50 WA12149 12 12x90 50 14 65 149 100 25
WA M12-179/80 WA12179 12 12x90 80 14 65 179 110 25
WA M12-199/100 WA12199 12 12x90 100 14 65 199 110 25
WA M12-219/120 WA12219 12 12x90 120 14 65 219 125 25
WA M12-239/140 WA12239 12 12x90 140 14 65 239 125 25
WA M12-259/160 WA12259 12 12x90 160 14 65 259 125 20
WA M16-110/5 WA16110 16 16x110 5 18 70 110 50 20
WA M16-151/30 WA16151 16 16x110 30 18 80 151 80 20
WA M16-171/50 WA16171 16 16x110 50 18 80 171 80 20
WA M16-201/80 WA16201 16 16x110 80 18 80 201 100 10
WA M16-221/100 WA16221 16 16x110 100 18 80 221 100 10
WA M16-261/140 WA16261 16 16x110 140 18 80 261 110 10
WA M16-281/160 WA1628 16 16x110 160 18 80 281 125 10
WA M16-321/200 WA16321 16 16x110 200 18 80 321 150 10
WA08068RP - 8 8X65 5 9 45 68 60 8
WA10078RP - 10 10X70 5 12 50 78 40 6
WA12104RP - 12 12X90 5 14 65 104 60 4


Valeurs de calcul

RéférencesValeurs de calcul - Béton non-fissuré (3)
Traction - NRd (1) [kN] Cisaillement - VRd (1-2) [kN] Moment de flexion MRd [Nm]
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
WA M8-68/5 8 9.8 11.3 12.4 7.6 7.6 7.6 7.6 19.3
WA08068RP 8 9.8 11.3 12.4 7.6 7.6 7.6 7.6 19.3
WA M8-73/10 8 9.8 11.3 12.4 7.6 7.6 7.6 7.6 19.3
WA M8-83/20 8 9.8 11.3 12.4 7.6 7.6 7.6 7.6 19.3
WA M8-93/30 8 9.8 11.3 12.4 7.6 7.6 7.6 7.6 19.3
WA M8-103/40 8 9.8 11.3 12.4 7.6 7.6 7.6 7.6 19.3
WA M8-113/50 8 9.8 11.3 12.4 7.6 7.6 7.6 7.6 19.3
WA M8-133/70 8 9.8 11.3 12.4 7.6 7.6 7.6 7.6 19.3
WA M8-163/100 8 9.8 11.3 12.4 7.6 7.6 7.6 7.6 19.3
WA M10-78/5 10.7 13 15 16.5 11.9 13.6 13.6 13.6 38
WA10078RP 10.7 13 15 16.5 11.9 13.6 13.6 13.6 38
WA M10-83/10 10.7 13 15 16.5 11.9 13.6 13.6 13.6 38
WA M10-93/20 10.7 13 15 16.5 11.9 13.6 13.6 13.6 38
WA M10-103/30 10.7 13 15 16.5 11.9 13.6 13.6 13.6 38
WA M10-113/40 10.7 13 15 16.5 11.9 13.6 13.6 13.6 38
WA M10-123/50 10.7 13 15 16.5 11.9 13.6 13.6 13.6 38
WA M10-143/70 10.7 13 15 16.5 11.9 13.6 13.6 13.6 38
WA M10-173/100 10.7 13 15 16.5 11.9 13.6 13.6 13.6 38
WA M10-213/140 10.7 13 15 16.5 11.9 13.6 13.6 13.6 38
WA M12-104/5 17.6 21.5 24.9 27.3 20 20 20 20 66
WA12104RP 17.6 21.5 24.9 27.3 20 20 20 20 66
WA M12-109/10 17.6 21.5 24.9 27.3 20 20 20 20 66
WA M12-119/20 17.6 21.5 24.9 27.3 20 20 20 20 66
WA M12-129/30 17.6 21.5 24.9 27.3 20 20 20 20 66
WA M12-139/40 17.6 21.5 24.9 27.3 20 20 20 20 66
WA M12-149/50 17.6 21.5 24.9 27.3 20 20 20 20 66
WA M12-179/80 17.6 21.5 24.9 27.3 20 20 20 20 66
WA M12-199/100 17.6 21.5 24.9 27.3 20 20 20 20 66
WA M12-219/120 17.6 21.5 24.9 27.3 20 20 20 20 66
WA M12-239/140 17.6 21.5 24.9 27.3 20 20 20 20 66
WA M12-259/160 17.6 21.5 24.9 27.3 20 20 20 20 66
WA M16-110/5 24.1 29.4 34 37.3 37.6 37.6 37.6 37.6 155.3
WA M16-151/30 24.1 29.4 34 37.3 37.6 37.6 37.6 37.6 155.3
WA M16-171/50 24.1 29.4 34 37.3 37.6 37.6 37.6 37.6 155.3
WA M16-201/80 24.1 29.4 34 37.3 37.6 37.6 37.6 37.6 155.3
WA M16-221/100 24.1 29.4 34 37.3 37.6 37.6 37.6 37.6 155.3
WA M16-261/140 24.1 29.4 34 37.3 37.6 37.6 37.6 37.6 155.3

1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG001, annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
