Pointe cannelée tête plate - Galvanisée à chaud - (...)

Pointe cannelée tête plate - Galvanisée à chaud - FIRKG5.5X180-130 - Réf. 75019

bientôt DISPO
Expédition estimée dans 10 jours.
46€53
  TTC  / Boite de 5kg
    • 5.5mm
    • 180mm
    • Acier galvanisé à chaud 50 µm (ISO 1461)
    • Boite de 130 pièces
  • Autres choix

  • Référence
    75019
  • Fabrication
    Française
  • Marque
    SIMPSON Strong-Tie
  • Diamètre de la tête
    13.2mm

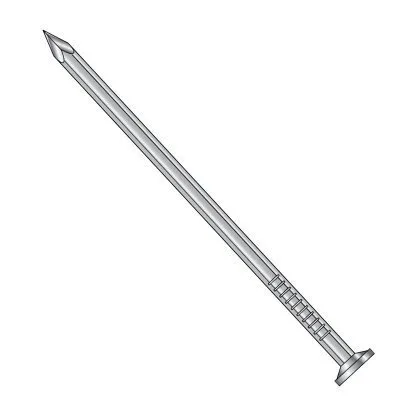

Pointe cannelée tête plate - Galvanisée à chaud - Pour l’extérieur

La pointe cannelée FIRKG tête plate est principalement utilisée en charpente.

Caractéristiques

Déclarations de performance : FR-DoP-h13/0009.pdf
Matière

  • Acier galvanisé à chaud 50 µm (ISO 1461).

Avantages

  • Forme cannelée : fend moins le bois qu’une pointe ronde ou carrée,
  • Très bonne tenue à l’arrachement et au cisaillement (de 25% supérieure à une pointe ronde ou carrée).

Applications

Support

  • Bois massif, bois composite, bois lamellé-collé, …

Domaines d’utilisation

  • Fixation pour charpentes
  • Assemblages bois.

Données techniques

Dimensions



RéférencesCode articleDimensions fixations [mm]
d l da Ah ht
FIRKG2.0X50 75009 2 50 5 19.6 0.7
FIRKG2.3X60 75010 2.3 60 5.4 22.9 0.8
FIRKG3.1X75 75011 3.1 75 7.3 41.9 1
FIRKG3.4X90 74711 - 75012 3.4 90 7.8 47.8 1
FIRKG3.7X100 74712 - 75013 3.8 100 9 63.6 1.1
FIRKG4.3X125 75015 4.3 125 10.2 81.7 1.2
FIRKG5.1X140 75016 5.1 140 12.2 116.9 1.5
FIRKG5.1X160 75018 5.1 160 12.2 116.9 1.5
FIRKG5.5X180 75019 5.5 180 13.2 136.8 1.7
FIRKG5.5X210 75021 5.5 210 13.2 136.8 1.7
FIRKG7.0X225 75022 7 225 17 227 1.7
FIRKG7.0X275 75024 7 275 17 227 1.7
FIRKG8.0X300 75025 8 300 19.5 298.6 2
FIRKG8.0X330 75026 8 300 19.5 298.6 2

Propriétés caractéristiques

RéférencesPropriétés caractéristiques
Moment d’écoulement plastique caractéristique [My.k] [Nmm] Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [fax.k.90°] [N/mm²] Paramètre de résistance caractéristique à la traversée de tête - fhead,k [fhead.k] [N/mm²] Résistance caractéristique en traction - ftens,k [ftens.k] [kN]
FIRKG2.0X50 1289 2.5 8.6 NPD
FIRKG2.3X60 1721 2.5 8.6 NPD
FIRKG3.1X75 490 22.5 8.6 NPD
FIRKG3.4X90 6989 2.5 8.6 NPD
FIRKG3.7X100 11163 2.5 8.6 NPD
FIRKG4.3X125 11514 2.5 8.6 NPD
FIRKG5.1X140 19890 2.5 8.6 NPD
FIRKG5.1X160 19890 2.5 8.6 NPD
FIRKG5.5X180 24876 2.5 8.6 NPD
FIRKG5.5X210 24876 2.5 8.6 NPD
FIRKG7.0X225 43697 2.5 8.6 NPD
FIRKG7.0X275 43697 2.5 8.6 NPD
FIRKG8.0X300 67041 2.5 8.6 NPD
FIRKG8.0X330 67041 2.5 8.6 NPD

Se référer à l’ETA pour plus de détails.

NPD : Pas de performance déclarée ("No performance declared")
