Grands sabots à ailes intérieures, gamme GLI ECONOMIQUE (...)

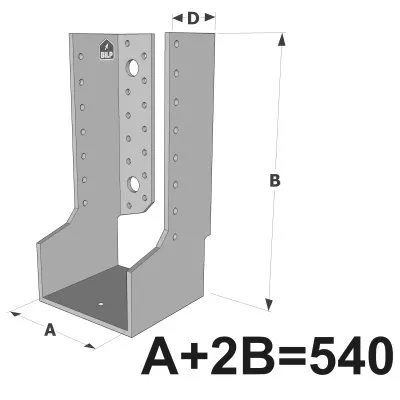

Grands sabots à ailes intérieures, gamme GLI ECONOMIQUE (développé 540mm, épaisseur 4mm, profondeur 90mm) - Réf. GLI540/4X

SUR MESURE
Ce produit sur commande ne peut être ni repris ni échangé
Expédition estimée dans 10 jours.
19€47
  TTC  / sabot

  • Référence
    GLI540/4X
  • Fabrication
    française
  • Matériau
    S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Hauteur minimale du bois porté
    Hauteur (B) + 10
  • Hauteur maximale du bois porté
    Hauteur (B) x 3/2
  • Perçages sur porteur Ø5 [mm]
    30
  • Perçages sur porteur Ø13 [mm]
    4
  • Perçages sur porté Ø5 [mm]
    17
  • Fixation BOIS/BOIS - clouage total
    Porteur : 30 ; Porté : 17 ; type : pointes annelées CNAØ4,0mm ou vis CSA Ø5.0mm
  • Fixation BOIS/BOIS - clouage partiel
    Porteur : 14 ; Porté : 9 ; type : pointes annelées CNAØ4,0mm ou vis CSA Ø5.0mm
  • Fixation sur BÉTON ou ACIER
    Sur support en acier : Boulons Ø12 mm (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage)

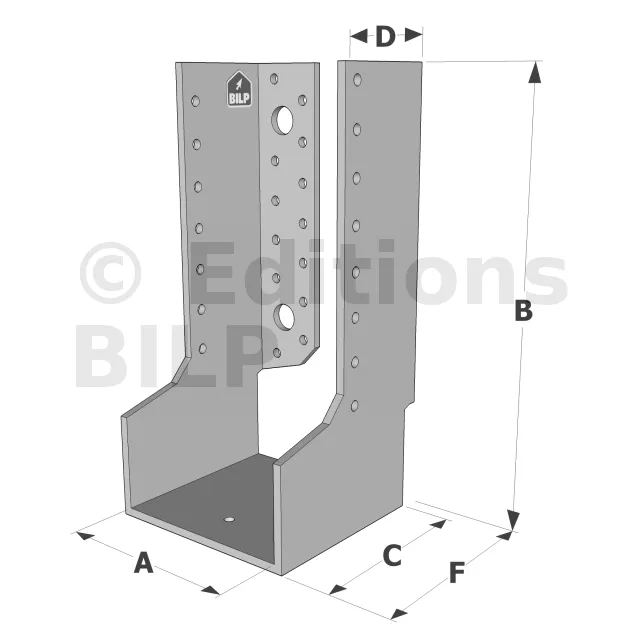

  • Profondeur (F)
    98mm
  • Profondeur (C)
    90mm
  • Largeur (D)
    40mm

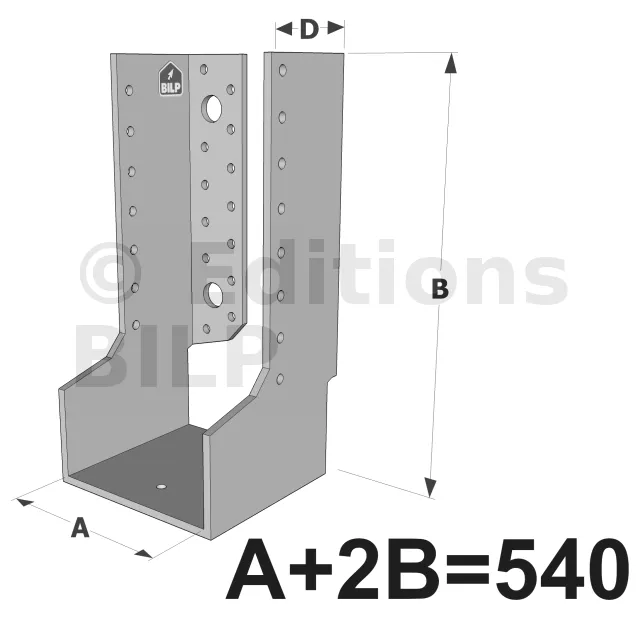

  • Hauteur (B)
    (540- Largeur (A))/2

Grands sabots à ailes intérieures, gamme GLI ECONOMIQUE (épaisseur 4mm, profondeur 90mm)

Les grands sabots à ailes intérieures GLI sont préconisés dans de nombreux cas. Ils permettent d‘assembler une structure efficacement sans usinage à façon et ainsi de fiabiliser l‘ouvrage. De même, la multitude des applications rendues possibles par la polyvalence de ces produits les rendent aujourd’hui incontournables dans la construction.

Caractéristiques :

Déclarations de performance : FR-DoP-e06/0270
Agréments techniques : ETA-06/0270

Ces sabots sont fabriqués en acier inoxydable, garantissant une durabilité et une résistance à la corrosion accrues. Les méthodes de fixation incluent le clouage, le serrage, la soudure et le filetage, offrant une grande flexibilité selon les besoins du projet. Ils peuvent également être traités autoclave pour une meilleure résistance aux conditions extérieures.

Matière :

  • S250GD + Z275 suivant NF EN 10346,
  • Épaisseur 4 mm.

Avantages :

  • Ces dispositifs facilitent l’installation rapide et simple des structures en bois massif, en bois composite et en bois lamellé collé. Grâce à leur conception innovante et discrète, ces sabots assurent une fixation solide et esthétique, répondant aux exigences des professionnels du bâtiment.
  • Conçus pour un montage simple, ils nécessitent un minimum d’outils et de compétences techniques, permettant ainsi de réduire considérablement le temps de mise en œuvre. Que ce soit pour des solives, des pannes ou des fermes triangulées, ces sabots de charpente offrent une solution pratique et efficace pour la construction et le renforcement des structures en bois.
  • La particularité des sabots à ailes intérieures réside dans leur capacité à offrir une fixation discrète. Les ailes intérieures sont conçues pour être cachées à l’intérieur des éléments en bois, ce qui permet de maintenir une esthétique soignée et épurée. Elles sont très appréciées dans les agencements intérieurs et dans les finitions de haute qualité.
  • La sécurité incendie est un aspect critique dans la construction. Les sabots de la gamme GLI économique 4 mm offrent une résistance au feu de 30 minutes, conforme aux normes de l’Eurocode 5. Cette caractéristique assure une protection supplémentaire en cas d’incendie, garantissant ainsi la sécurité des occupants et la durabilité de la structure.

Applications

Les grands sabots à ailes intérieures sont polyvalents et peuvent être utilisés dans diverses applications :

  • Solives et pannes : Assurent une fixation robuste des éléments horizontaux de la charpente.
  • Lisses et montants de bardage : Offrent une solution sécurisée pour les revêtements extérieurs.
  • Butées de chevron : Utilisés pour renforcer les points de connexion entre les chevrons.
  • Renforcement d’assemblages existants : parfaits pour la rénovation et le renforcement des structures en bois existantes.
