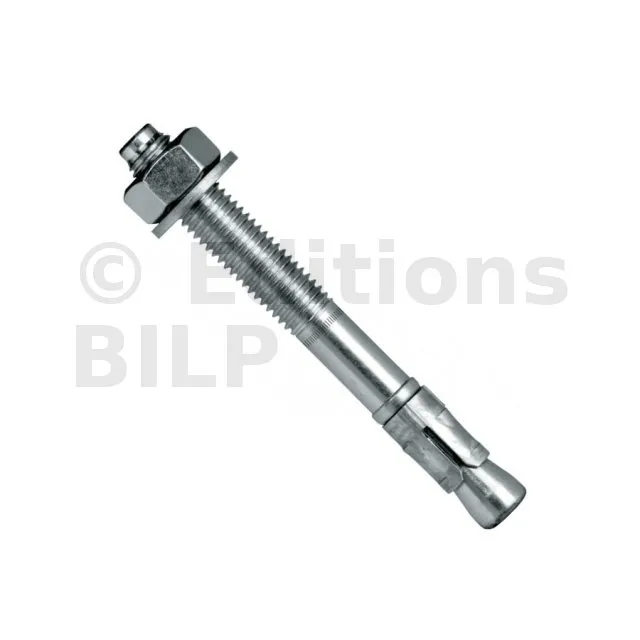

Goujon d’ancrage BOAX-II

Goujon d’ancrage BOAX-II

Caractéristiques

Agréments techniques :ETA-08/0276 ;
Déclarations de performance :FR-DoP-e08/0276 ;

Matière

• Acier électrozingué (classe 8.8).

Avantages

• Pose simple et rapide : profondeur d’ancrage réduit ; Ø du filetage = Ø de perçage,
• Filetage sur toute la longueur,
• Filetage protégé lors de la pose : point de frappe.

Applications

Support

• Béton fissuré,
• Béton non fissuré,
• Pierre naturelle dense.

Domaines d’utilisation

• Fixation de structure bois :sabots de charpentes, ...
• Fixation de profils métalliques : garde-corps, consoles et chemins de cables,
• Fixation de charges statiques ou quasi-statiques : portails et machines.
• Catégorie sismique C1 pour la fixation d’éléments non structurels.

Données techniques

Dimensions

* Références non-couvertes par ETA-08/0276
Catégorie sismique C1 pour pour la fixation d’éléments non structurels

Valeurs de calcul - Béton non fissuré

1- Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2- Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG001, annexe C, méthode A.
3- Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Valeurs de calcul - Béton fissuré

1- Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2- Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG001, annexe C, méthode A.
3- Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).
