Sabots à ailes extérieures, gamme MF, pour Mini fixe panne - Réf. MF165/38/1.5_50

bientôt DISPO

Expédition estimée dans 8 jours.

1€⁸⁰

TTC / sabot
soit 89.87€ pour 50 sabots

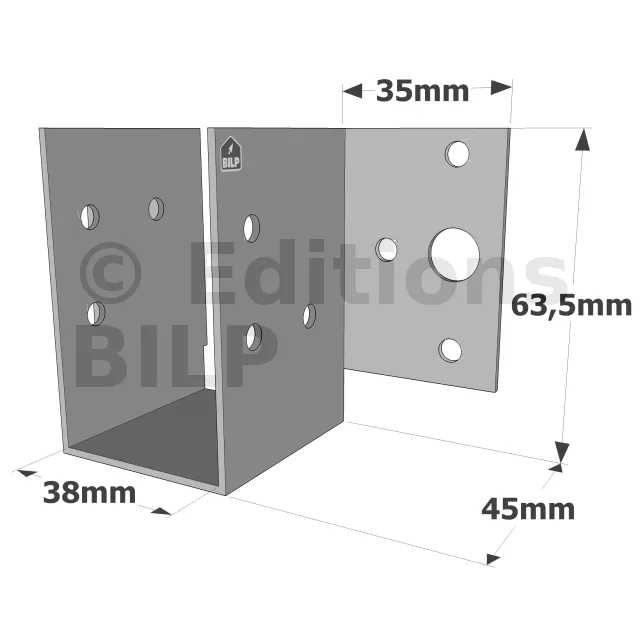

Largeur (A) :
- 38mm
Hauteur (B) :
- 63,5mm

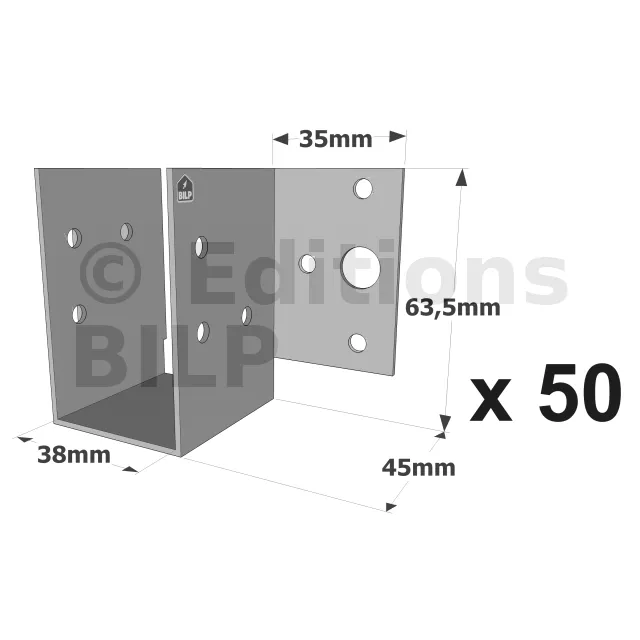

Conditionnement :
- 50 pièces
Autres choix

Référence
MF165/38/1.5_50
Matériau
Acier galvanisé S250GD + Z275 suivant NF EN 10346
Fabrication
française
Hauteur minimale du bois porté
64mm
Hauteur maximale du bois porté
95mm
Marque
SIMPSON Strong-Tie
Profondeur (C)
45mm
Epaisseur
1,5mm
Largeur (D)
35mm
Profondeur (F)
46.5mm
Perçages sur porteur Ø5 [mm]
6
Perçages sur porteur Ø11 [mm]
2
Perçages sur porté Ø5 [mm]
6
Fixation BOIS/BOIS - clouage total
Porteur : 6 ; Porté : 6 ; type : pointes annelées Ø4,0 x 35mm
Fixation sur BÉTON ou ACIER
Porteur : 2, Support béton : Ancrage mécanique WA M10-78/5 ou Ancrage chimique tige filetée Ø10 mm : LMAS M10-130 avec résine AT-HP et support métallique : boulons Ø10 mm

Sabots à ailes extérieures, gamme MF, pour Mini sabot de panne

Le mini fixe panne MF est idéal pour la réalisation de planchers légers, de faux plafonds, de structures verticales, de terrasses.

Caractéristiques :

Déclarations de performance :FR-DoP-e06/0270
Agréments techniques : ETA-06/0270

Matière :

Acier galvanisé S250GD + Z275 suivant NF EN 10346,
Épaisseur : 1,5 mm.

Dimensions

	Dimensions poutre		Dimensions [mm]						Perçages sur porteur		Perçages sur porté
	Hauteur
Références	Min.	Max.	A	B	C	D	F	t	Ø5 [mm]	Ø11 [mm]	Ø5 [mm]
MF165/38/1.5	64	95	38	63.5	45	35	46.5	1.5	6	2	6
MF180/38/1.5	71	107	38	71	45	35	46.5	1.5	6	2	6
MF200/38/1.5	81	122	38	81	45	35	46.5	1.5	8	2	6
MF165/50/1.5	58	86	50	57.5	45	35	46.5	1.5	6	2	6
MF180/50/1.5	65	98	50	65	45	35	46.5	1.5	6	2	6
MF200/50/1.5	75	113	50	75	45	35	46.5	1.5	8	2	6
MF180/60/1.5	60	90	60	60	45	35	46.5	1.5	6	2	6
MF200/60/1.5	70	105	60	70	45	35	46.5	1.5	8	2	6

Valeurs caractéristiques - Solive sur poutre - Clouage total

	Fixations		Valeurs caractéristiques - Bois C24 [kN]
	Porteur	Porté	R1.k		R2.k
Références	Qté	Qté	CNA4,0x35	CNA4,0x50	CNA4,0x35	CNA4,0x50
MF165/38/1.5	6	6	5.3	-	3.7	-
MF180/38/1.5	6	6	5.3	-	3.7	-
MF200/38/1.5	8	6	6.9	-	3.7	-
MF165/50/1.5	6	6	4.6	-	3.7	-
MF180/50/1.5	6	6	4.6	-	3.7	-
MF200/50/1.5	8	6	6.3	-	3.7	-
MF180/60/1.5	6	6	4	6.2	3.7	4.9
MF200/60/1.5	8	6	5.7	8.6	3.7	4.9

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Catalogue mini fixe panne

Fixations
Sur porté :

Pointes annelées CNA Ø4.0 x 35 ou CNA Ø4.0 x 50 mm.

Sur porteur :
Support bois :

Pointes annelées CNA Ø4.0 x 35 ou CNA Ø4.0 x 50 mm.
Tirefonds ou boulons Ø10 mm.

Support béton :

Ancrage mécanique : WA M10-78/5.
Ancrage chimique : tige filetée Ø10 mm : LMAS M10-120/25 avec résine AT-HP.

Support métal :

Boulons Ø10 mm.

Installation

Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.

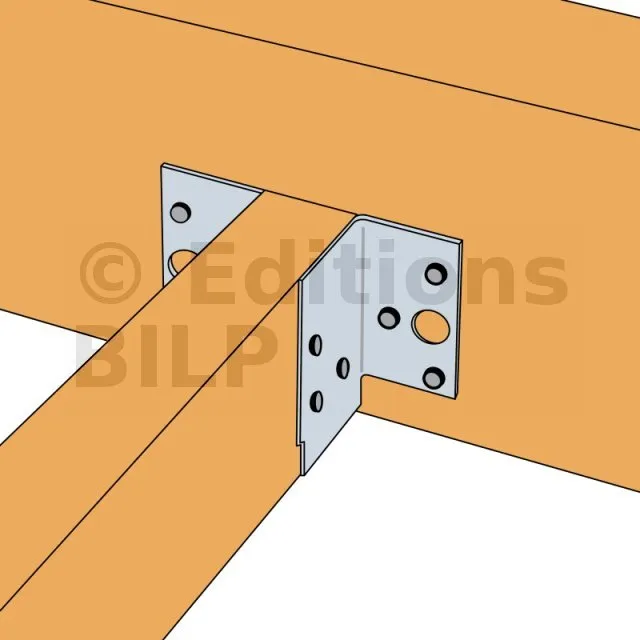

Fixation de pannes sur support bois

Avantages :

Encombrement faible : Ces sabots sont conçus pour optimiser l’espace, permettant une installation discrète et efficace même dans les espaces restreints.
Adapté aux petites sections : Parfaits pour les structures nécessitant des sections réduites, ces sabots assurent une stabilité optimale.
Largeurs au choix selon les plages indiquées : Disponibles en différentes largeurs pour s’adapter aux exigences spécifiques des projets.
Durabilité et fixation : Ces sabots sont conçus pour offrir une durabilité exceptionnelle grâce à leur compatibilité avec les systèmes de fixation par boulons et scellement. Leur conception garantit une longue durée de vie et une résistance optimale aux charges.

Applications

Ces sabots sont conçus pour diverses applications dans la construction et la rénovation :

Solivettes : Assurent une fixation solide et durable.
Pannes : Permettent une meilleure distribution des charges.
Faux plafonds : Offrent un support discret et efficace.
Planchers : Garantissent une stabilité structurelle accrue.
Terrasses : Parfaits pour la fixation des structures de terrasse.
Greniers : Optimisent l’utilisation de l’espace disponible.
Étagères de garage : Assurent une fixation robuste et durable pour les rangements lourds.
