Équerres Simples - Réf. ES10/40_100

Équerres Simples

Caractéristiques :

Déclarations de performance :FR-DoP-e06/0106

Agréments techniques : ETA-06/0106

Matière :

• Acier galvanisé S250GD + Z275 suivant NF EN 10346,
• Épaisseur : 2,5 mm.

Avantages :

• Disponibles dans de nombreuses largeurs.

Applications

Support :

• Porteur : bois massif, bois lamellé-collé, bois composite...
• Porté : bois massif, lamellé collé, fermes triangulées, profilés et bois composite.

Domaines d’utilisation :

• Lisses et montants de bardages,
• Ancrages de chevron, consoles,
• Assemblages de pannes,
• Renforcement d‘assemblages existants.

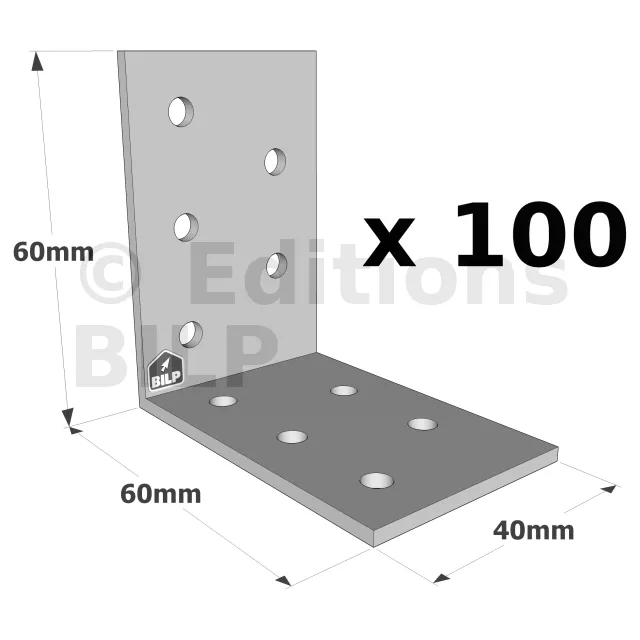

Dimensions et perçages

Valeurs caractéristiques simplifiées

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-06/0106.

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.
