Grande équerre renforcée - Réf. E9S/2.5_5

EN STOCK
Expédition immédiate disponible pour 7 unité(s).
159€55
  TTC  / équerre
soit 797.75€ pour 5 équerres
    • 65mm
    • 2,5mm
    • 90mm
    • 150mm
    • 5 pièces
  • Autres choix

  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • Référence
    E9S/2.5_5
  • Fabrication
    française
  • Marque
    SIMPSON Strong-Tie
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Perçages Aile B
    8Ø5 et 1Ø11

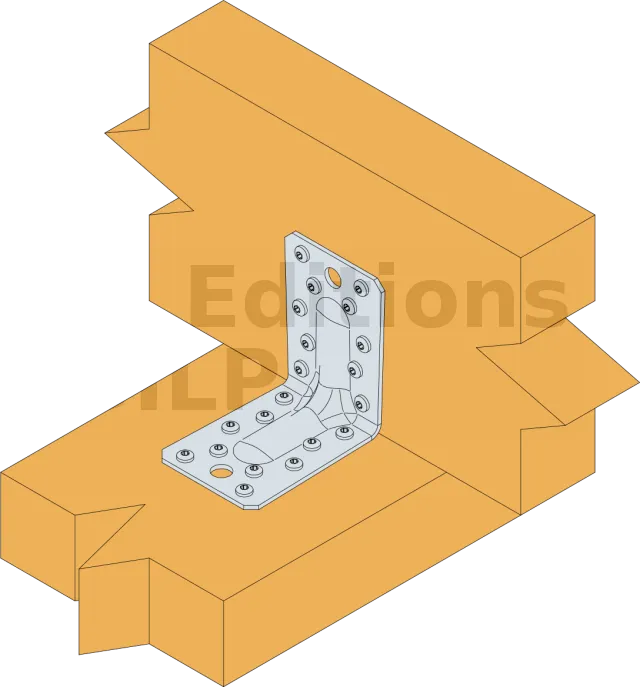

  • Fixation bois/bois - type poteau/poutre
    2 équerres ; Aile A : 10 ; Aile B : 8 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm
  • Code EAN
    3523140208220
  • Fixation BOIS/BOIS - clouage total
    2 équerres ; Aile A : 12CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile B : 8CNA Ø4.0x35 ou Ø4.0x50 mm
  • Perçages Aile A
    14Ø5, 1Ø11 et 1Ø11x34

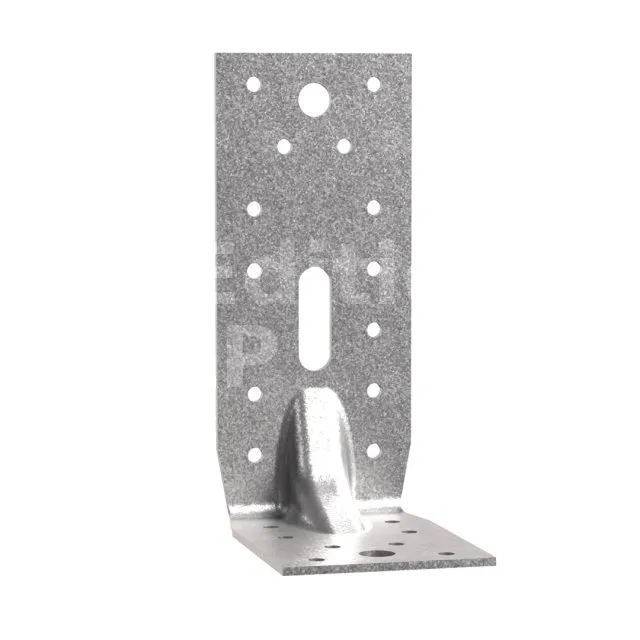

Grande équerre renforcée E9S/2,5

Les équerres renforcées E9S permettent des liaisons structurelles d’élements de charpente ou de montants d’ossature bois en MILIEU HUMIDE.

Caractéristiques

Agréments techniques : ETA-06/0106 ;
Déclarations de performance : FR-DoP-e06/0106 ;

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 2,5 mm.

Avantages

  • Grande rigidité,
  • Grande variété d’utilisations.

Applications

Support

  • Porteur : bois massif, lamellé collé, béton, acier, ...
  • Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés, ...

Domaines d’utilisation

  • Fixation de fermettes,
  • Lisses et montants de bardage,
  • Ancrages de chevrons, consoles, chevêtres, ...

Données techniques

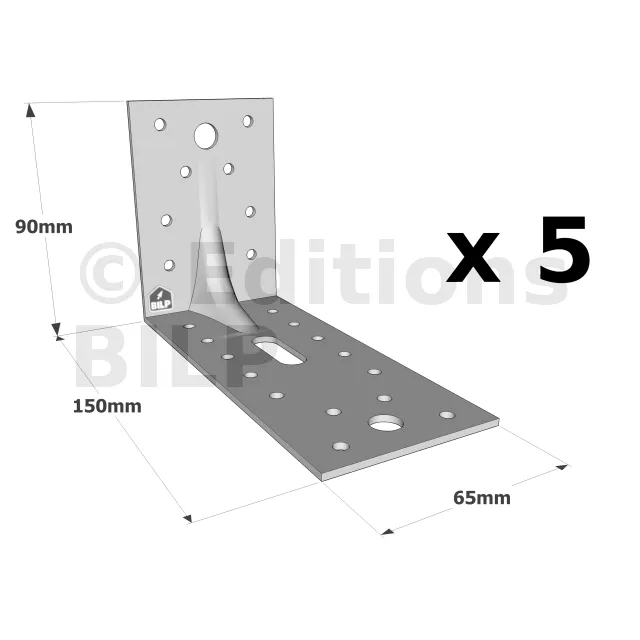

Dimensions


RéférencesDimensions [mm] Perçages Aile APerçages Aile B
A B C t Ø5 Ø11 Ø11x34 Ø5 Ø11
E9S/2,5 150 90 65 2.5 14 1 1 8 1

Valeurs caractéristiques simplifiées - Connexion bois sur bois - 2 équerres

RéférencesValeurs caractéristiques simplifiées - Connexion bois sur bois
Fixations Valeurs caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k* R2.k = R3.k
Qté Qté CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
E9S/2,5 12 8 4.7 7.9 8.8 11.8

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-06/0106.

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

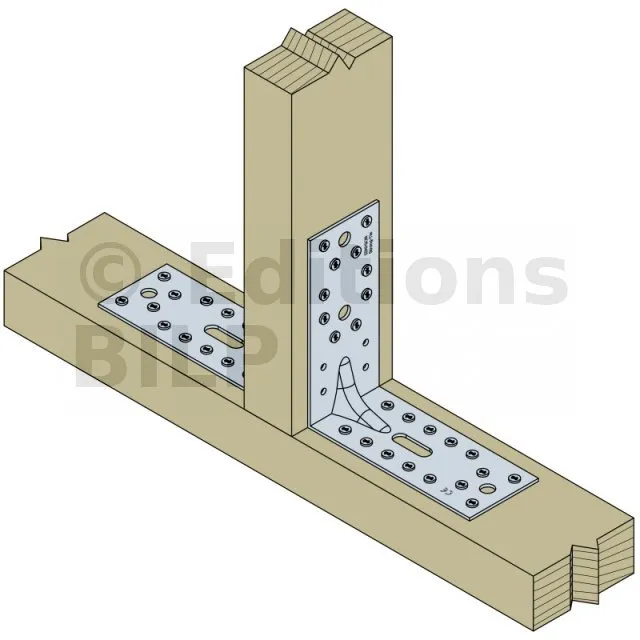

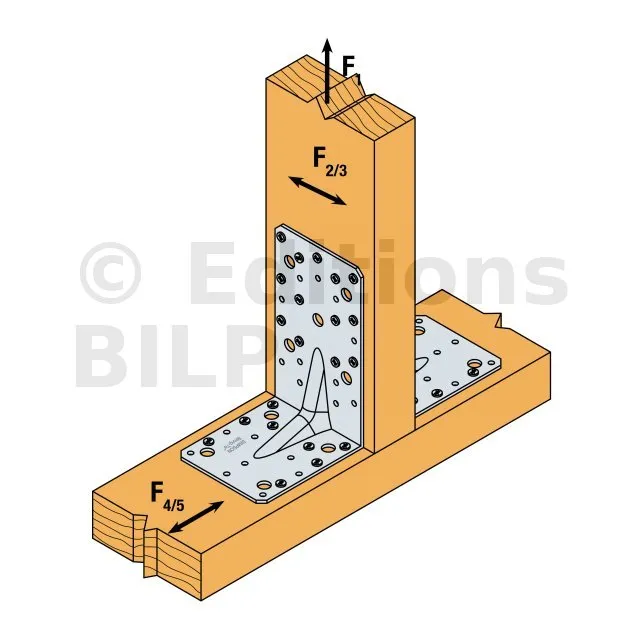

Valeurs caractéristiques - Connexion bois sur bois type poteau/poutre - 2 équerres

RéférencesValeurs caractéristiques - Connexion poteau bois sur poutre
Fixations Valeurs caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k* R2.k = R3.k
Qté Qté CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
E9S/2,5 10 8 2.8 4.6 7 9.6

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.
