Goujon d’ancrage - Rondelle large - FM753 EVO LW M12X149 - 1 pièce - Réf. 75345B1214900_1

bientôt DISPO
Expédition estimée dans 10 jours.
2€21
  TTC  / Goujon
    • M12
    • 149mm
    • Plate large
    • 1 pièce
  • Autres choix

  • picto
  • picto
  • Référence
    75345B1214900_1
  • Marque
    SIMPSON Strong-Tie
  • Fabrication
    Française

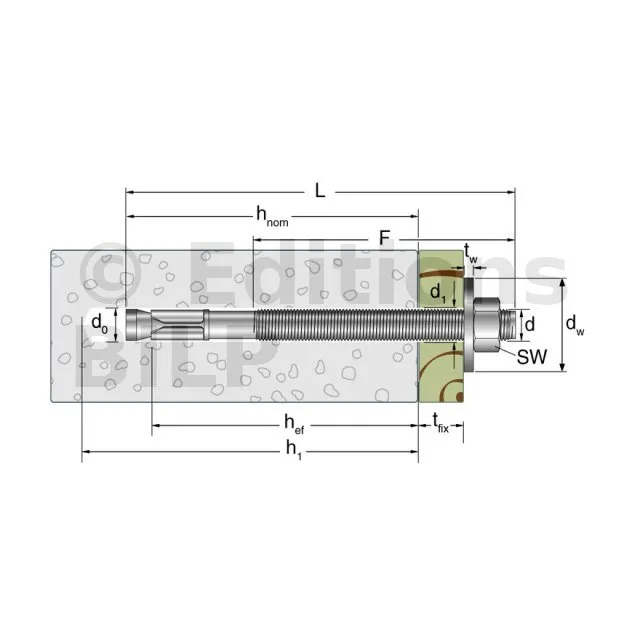

  • Epaisseur maximale des pièces à fixer (tfix)
    50mm
  • Diamètre maximal pièces à fixer (df)
    14mm
  • Profondeur d’ancrage (hef)
    65
  • Diamètre perçage x profondeur minimale perçage (d0 x h1)
    12 x 90mm
  • Diamètre de perçage
    12mm
  • Profondeur de perçage min. [h1]
    90mm
  • Epaisseur minimale du support [mm]
    130
  • Ouverture de clés sur plat [SW]
    19mm
  • Couple de serrage [Tinst] [Nm]
    50
  • Prof. d’ancrage nominal [hnom]
    78mm
  • Distance au bord mini [cmin]
    70mm
  • Distance entraxe mini [smin]
    70mm

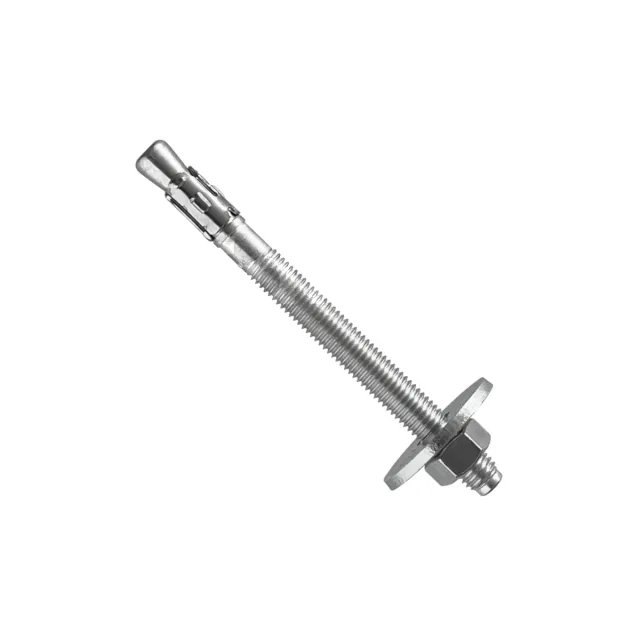

Goujon d’ancrage FM 753 evo avec rondelle large

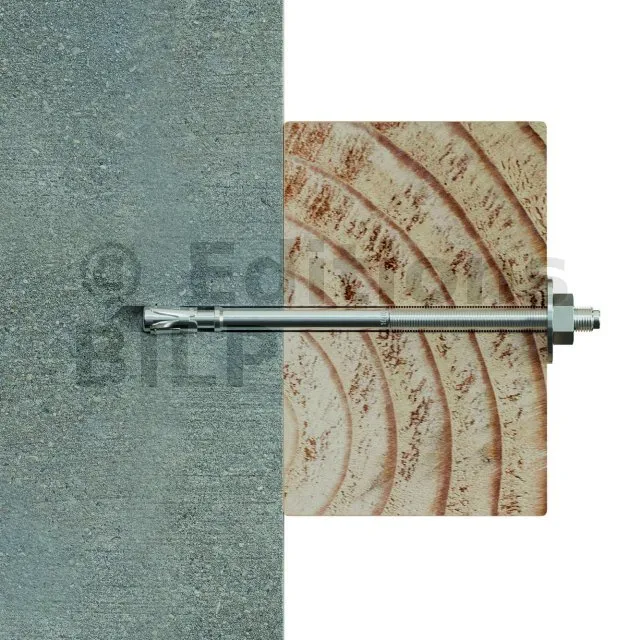

Les goujons d’ancrage FM 753 sont des fixations par expansion sur support béton, ces goujons sont fournis avec des rondelles larges prémontés, idéales pour les assemblages bois sur béton.

Caractéristiques

Matière

  • Acier électrozingué.

Avantages

  • Distance au bord et entraxes faibles,
  • Pose simple et rapide : écrou et rondelle prémontés et profondeur d’ancrage réduit ; Ø du filetage = Ø du perçage,
  • Filetage protégé lors de la pose : point de frappe renforcé.
  • Marquage sur tête : identification de la dimensions du goujon après installation.
  • Rondelle large prémontée

Application

Domaines d’utilisation

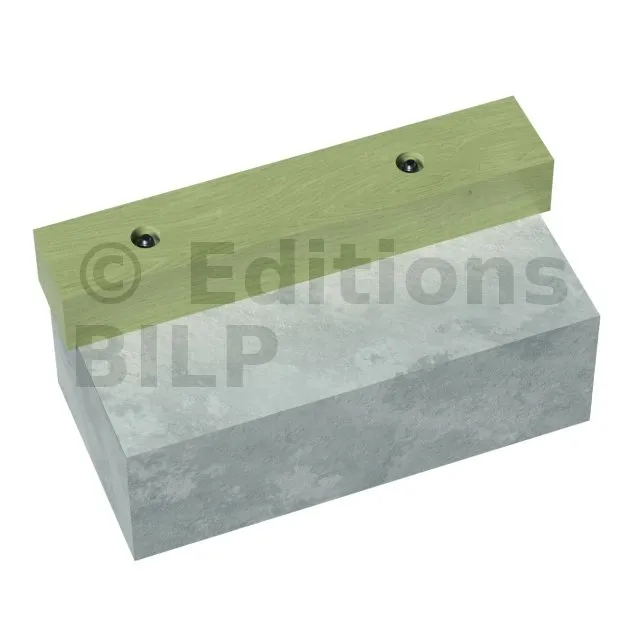

  • lisse bois sur béton
  • muralière bois sur béton

Support

  • Béton non fissuré,

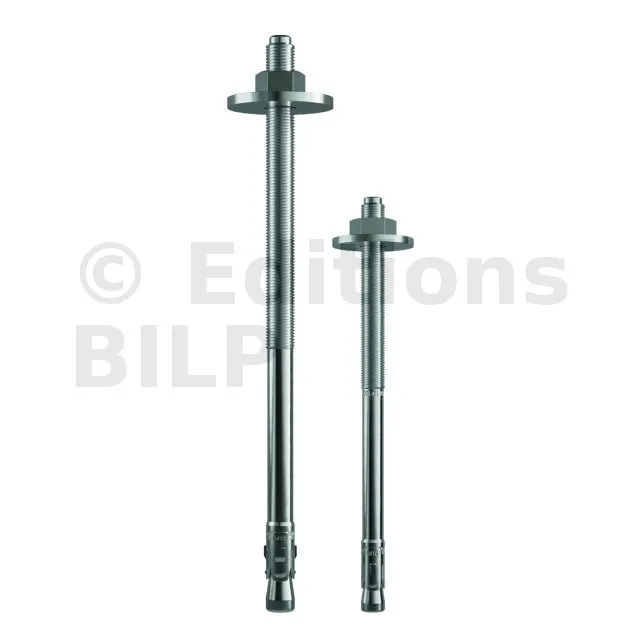

Dimensions

RéférencesDimensions [ØxL]ID1)Epaisseur de la pièce à fixer [tfix]Diamètre de perçage [d0]Prof. min de perçage [h1]Profondeur d’ancrage mini [hef]Profondeur d’ancrage nominaleØ max perçage dans pce à fixer [df]Ep. mini du support [hmin]Couple de serrage [Tinst]Ouverture de clé sur plat [SW]Qté par boîte
75345B1012300 M10x123 G 50 10 70 50 60 12 100 30 17 25
75345B1017300 M10x173 I 100 10 70 50 60 12 100 30 17 25
75345B1214900 M12x149 G 50 12 90 65 78 14 130 50 19 25
75345B1219900 M12x199 I 100 12 90 65 78 14 130 50 19 25

Marquage sur tête d’identification de longueur

  • version courte avec profondeur d’ancrage réduite
  • non couvert par le marquage CE

Valeurs de calcul - Cheville isolée - Pas de distance aux bords


RéférencesValeurs de calcul - Béton non-fissuré (3) [kN]
Dimensions [ØxL] Traction - NRd (1) Cisaillement - VRd (1-2) [kN] Moment de flexion MRd [Nm]
^ ^ C20/25 C20/25
75345B1012300 M10x123 11.6 11.6 37.3
75345B1017300 M10x173 11.6 11.6 37.3
75345B1214900 M12x149 17.2 20.1 65.3
75345B1219900 M12x199 17.2 20.1 65.3

1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG001, annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Valeurs de calcul - cheville isolée - prof. d’ancrage réduite - pas de distance aux bords

RéférencesDimensions [ØxL]Profondeur d’ancrage réduite [hef,r]Distance entraxe caractéristique pour hef,r (5) [Scr,red] [mm]Distance au bord caractéristique pour hef,r [Ccr,red] [mm]Distance entraxe mini pour hef,r [Smin,red] [mm]Distance au bord mini pour hef,r [Cmin,red]Valeur de calcul - Traction et cisaillement - Nrd [kN]
75345B1012300 M10x123 35 105 55 50 50 4.7
75345B1017300 M10x173 35 105 55 50 50 4.7
75345B1214900 M12x149 50 150 75 70 70 7.2
75345B1219900 M12x199 50 150 75 70 70 7.2

Valeur en cisaillement valide avec une distance au bord c>10 x hef,r
