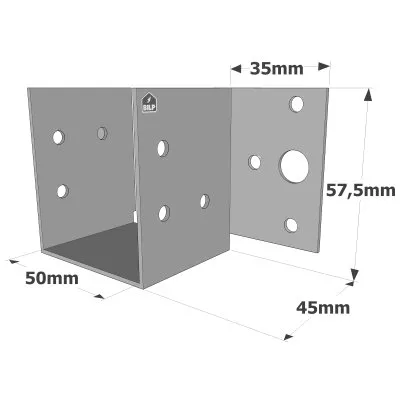

Sabots à ailes extérieures, gamme MF, pour Mini fixe panne - Réf. MF165/50/1.5 Hauteur (B) : 57.5mm Largeur (A)  : 50mm Conditionnement : 1 pièce

Sabots à ailes extérieures, gamme MF, pour Mini fixe panne - Réf. MF165/50/1.5

EN STOCK
Expédition immédiate disponible pour 46 unité(s).
1€44
  TTC  / sabot
    • 57.5mm
    • 50mm
    • 1 pièce
  • Autres choix

  • Référence
    MF165/50/1.5
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Fabrication
    française
  • Hauteur minimale du bois porté
    58mm
  • Hauteur maximale du bois porté
    86mm
  • Marque
    SIMPSON Strong-Tie
  • Profondeur (C)
    45mm
  • Epaisseur
    1.5mm
  • Largeur (D)
    35mm
  • Profondeur (F)
    46.5mm
  • Perçages sur porteur Ø5 [mm]
    6
  • Perçages sur porteur Ø11 [mm]
    2
  • Perçages sur porté Ø5 [mm]
    6
  • Fixation BOIS/BOIS - clouage total
    Porteur : 6 ; Porté : 6 ; type : pointes annelées Ø4,0 x 35mm
  • Fixation sur BÉTON ou ACIER
    Porteur : 2, Support béton : Ancrage mécanique WA M10-78/5 ou Ancrage chimique tige filetée Ø10 mm : LMAS M10-130 avec résine AT-HP et support métallique : boulons Ø10 mm

Sabots à ailes extérieures, gamme MF, pour Mini sabot de panne

Le mini fixe panne MF est idéal pour la réalisation de planchers légers, de faux plafonds, de structures verticales, de terrasses.

Caractéristiques :

Déclarations de performance : FR-DoP-e06/0270
Agréments techniques : ETA-06/0270

Matière :

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 1,5 mm.

Dimensions


Dimensions poutreDimensions [mm]Perçages sur porteurPerçages sur porté
Hauteur
Références Min. Max. A B C D F t Ø5 [mm] Ø11 [mm] Ø5 [mm]
MF165/38/1.5 64 95 38 63.5 45 35 46.5 1.5 6 2 6
MF180/38/1.5 71 107 38 71 45 35 46.5 1.5 6 2 6
MF200/38/1.5 81 122 38 81 45 35 46.5 1.5 8 2 6
MF165/50/1.5 58 86 50 57.5 45 35 46.5 1.5 6 2 6
MF180/50/1.5 65 98 50 65 45 35 46.5 1.5 6 2 6
MF200/50/1.5 75 113 50 75 45 35 46.5 1.5 8 2 6
MF180/60/1.5 60 90 60 60 45 35 46.5 1.5 6 2 6
MF200/60/1.5 70 105 60 70 45 35 46.5 1.5 8 2 6

Valeurs caractéristiques - Solive sur poutre - Clouage total

FixationsValeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1.k R2.k
Références Qté Qté CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50
MF165/38/1.5 6 6 5.3 - 3.7 -
MF180/38/1.5 6 6 5.3 - 3.7 -
MF200/38/1.5 8 6 6.9 - 3.7 -
MF165/50/1.5 6 6 4.6 - 3.7 -
MF180/50/1.5 6 6 4.6 - 3.7 -
MF200/50/1.5 8 6 6.3 - 3.7 -
MF180/60/1.5 6 6 4 6.2 3.7 4.9
MF200/60/1.5 8 6 5.7 8.6 3.7 4.9

Avantages :

  • Encombrement faible : Ces sabots sont conçus pour optimiser l’espace, permettant une installation discrète et efficace même dans les espaces restreints.
  • Adapté aux petites sections : Parfaits pour les structures nécessitant des sections réduites, ces sabots assurent une stabilité optimale.
  • Largeurs au choix selon les plages indiquées : Disponibles en différentes largeurs pour s’adapter aux exigences spécifiques des projets.
  • Durabilité et fixation : Ces sabots sont conçus pour offrir une durabilité exceptionnelle grâce à leur compatibilité avec les systèmes de fixation par boulons et scellement. Leur conception garantit une longue durée de vie et une résistance optimale aux charges.

Applications

Ces sabots sont conçus pour diverses applications dans la construction et la rénovation :

  • Solivettes : Assurent une fixation solide et durable.
  • Pannes : Permettent une meilleure distribution des charges.
  • Faux plafonds : Offrent un support discret et efficace.
  • Planchers : Garantissent une stabilité structurelle accrue.
  • Terrasses : Parfaits pour la fixation des structures de terrasse.
  • Greniers : Optimisent l’utilisation de l’espace disponible.
  • Étagères de garage : Assurent une fixation robuste et durable pour les rangements lourds.
