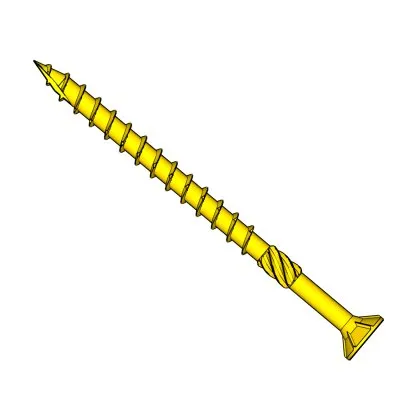

Vis à bois structurelle - tête fraisée - filetage partiel - SWC8X120 - Réf. 75354

EN STOCK
Expédition immédiate disponible pour 3 unité(s).
28€50
  TTC  / boite de 50 vis
    • 8mm
    • 120mm
    • 80mm
    • ACIER zingué jaune 5 µm, finition bichromatée suivant NF EN ISO 2081
    • SIMPSON Strong-Tie
    • Boite de 50 vis
  • Autres choix

  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • Référence
    75354
  • Fabrication
    française
  • Empreinte
    T-40
  • Diamètre de la tête
    14.6mm
  • Epaisseur maximale de la pièce bois à fixer (tfix)
    40mm

Vis à bois structurelle tête fraisée - SWC

La vis à bois à filetage partiel et tête fraisée SWC de la gamme Solid-Drive™ est une vis structurelle disponible dans plusieurs dimensions et qui a été développée pour les constructions en CLT et en lamellé collé, ainsi que pour les structures en bois en intérieur.

Avantages

  • Tête fraisée avec des rainures sous tête pour une finition sans éclat,
  • Tête à empreinte étoile profonde améliorant le guidage de la vis et la durée de vie des embouts,
  • Pointe anti-fendage type 17 pour une meilleure amorce du vissage,
  • Alésoir réduisant les frottements à l’insertion,
  • Filet asymétrique à grand pas et cranté pour une meilleure résistance à l’arrachement,
  • Pré perçage non nécessaire.
  • Filet secondaire anti-fendage : amorce parfaite même dans les bois durs,
  • 1 embout de vissage Torx livré dans chaque boîte.

Matière

  • Acier electrozingué jaune 5 µm,
  • Finition bichromatée suivant NF EN ISO 2081.

Application

  • Liaison entre murs CLT, plancher CLT sur mur CLT, panneau CLT sur poutre,
  • Panneau sur mur, assemblage mi-bois, ossature bois.

Données techniques

Dimensions
RéférencesDimensions [mm]
d l tfix dh d1 lg Embout
SWC6.0X200 75346 6 200 130 11.8 3.8 70 T-30
SWC8.0X80 75352 8 80 30 14.6 5.3 50 T-40
SWC8.0X100 75353 8 100 50 14.6 5.3 50 T-40
SWC8.0X120 75354 8 120 40 14.6 5.3 80 T-40
SWC8.0X140 75355 8 140 60 14.6 5.3 80 T-40
SWC8.0X160 75356 8 160 80 14.6 5.3 80 T-40
SWC8.0X180 75357 8 180 100 14.6 5.3 80 T-40
SWC8.0X200 75358 8 200 120 14.6 5.3 80 T-40
SWC8.0X220 75359 8 220 140 14.6 5.3 80 T-40
SWC8.0X240 75360 8 240 160 14.6 5.3 80 T-40
SWC8.0X260 75361 8 260 180 14.6 5.3 80 T-40
SWC8.0X280 75362 8 280 200 14.6 5.3 80 T-40
SWC8.0X300 75363 8 300 220 14.6 5.3 80 T-40
SWC8.0X320 75364 8 320 240 14.6 5.3 80 T-40
SWC8.0X340 75365 8 340 260 14.6 5.3 80 T-40
SWC8.0X360 75366 8 360 280 14.6 5.3 80 T-40
SWC8.0X400 75368 8 400 320 14.6 5.3 80 T-40
SWC10.0X120 76917 10 120 70 17.8 6.3 50 T-40
SWC10.0X140 76918 10 140 60 17.8 6.3 80 T-40
SWC10.0X160 75369 10 160 80 17.8 6.3 80 T-40
SWC10.0X180 75370 10 180 100 17.8 6.3 80 T-40
SWC10.0X200 75371 10 200 120 17.8 6.3 80 T-40
SWC10.0X240 75373 10 240 160 17.8 6.3 80 T-40
SWC10.0X260 75374 10 260 180 17.8 6.3 80 T-40
SWC10.0X280 75375 10 280 200 17.8 6.3 80 T-40
SWC10.0X300 75376 10 300 220 17.8 6.3 80 T-40
SWC10.0X320 75377 10 320 240 17.8 6.3 80 T-40
SWC10.0X340 75378 10 340 260 17.8 6.3 80 T-40
SWC10.0X360 75379 10 360 280 17.8 6.3 80 T-40
SWC10.0X400 75381 10 400 320 17.8 6.3 80 T-40

Propriétés caractéristiques

RéférencesPropriétés caractéristiques
Moment d’écoulement plastique caractéristique - My,k [My.k] [Nm] Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [fax.k.90°] [N/mm²] Paramètre de résistance caractéristique à la traversée de tête - fhead,k [fhead.k] [N/mm²] Résistance caractéristique en traction - ftens,k [ftens.k] [kN] Résistance caractéristique à la torsion - ftor,k [ftor.k] [Nm] Ratio de torsion
SWC6.0X200 10.5 13 11.9 12.3 11 ≥ 1,5
SWC8.0X80 25.9 12.6 12.5 23.7 27.4 ≥ 1,5
SWC8.0X100 25.9 12.6 12.5 23.7 27.4 ≥ 1,5
SWC8.0X120 25.9 12.6 12.5 23.7 27.4 ≥ 1,5
SWC8.0X140 25.9 12.6 12.5 23.7 27.4 ≥ 1,5
SWC8.0X160 25.9 12.6 12.5 23.7 27.4 ≥ 1,5
SWC8.0X180 25.9 12.6 12.5 23.7 27.4 ≥ 1,5
SWC8.0X200 25.9 12.6 12.5 23.7 27.4 ≥ 1,5
SWC8.0X220 25.9 12.6 12.5 23.7 27.4 ≥ 1,5
SWC8.0X240 25.9 12.6 12.5 23.7 27.4 ≥ 1,5
SWC8.0X260 25.9 12.6 12.5 23.7 27.4 ≥ 1,5
SWC8.0X280 25.9 12.6 12.5 23.7 27.4 ≥ 1,5
SWC8.0X300 25.9 12.6 12.5 23.7 27.4 ≥ 1,5
SWC8.0X320 25.9 12.6 12.5 23.7 27.4 ≥ 1,5
SWC8.0X340 25.9 12.6 12.5 23.7 27.4 ≥ 1,5
SWC8.0X360 25.9 12.6 12.5 23.7 27.4 ≥ 1,5
SWC8.0X400 25.9 12.6 12.5 23.7 27.4 ≥ 1,5
SWC10.0X120 43.7 12.2 11.2 33.8 48.9 ≥ 1,5
SWC10.0X140 43.7 12.2 11.2 33.8 48.9 ≥ 1,5
SWC10.0X160 43.7 12.2 11.2 33.8 48.9 ≥ 1,5
SWC10.0X180 43.7 12.2 11.2 33.8 48.9 ≥ 1,5
SWC10.0X200 43.7 12.2 11.2 33.8 48.9 ≥ 1,5
SWC10.0X240 43.7 12.2 11.2 33.8 48.9 ≥ 1,5
SWC10.0X260 43.7 12.2 11.2 33.8 48.9 ≥ 1,5
SWC10.0X280 43.7 12.2 11.2 33.8 48.9 ≥ 1,5
SWC10.0X300 43.7 12.2 11.2 33.8 48.9 ≥ 1,5
SWC10.0X320 43.7 12.2 11.2 33.8 48.9 ≥ 1,5
SWC10.0X340 43.7 12.2 11.2 33.8 48.9 ≥ 1,5
SWC10.0X360 43.7 12.2 11.2 33.8 48.9 ≥ 1,5
SWC10.0X400 43.7 12.2 11.2 33.8 48.9 ≥ 1,5
