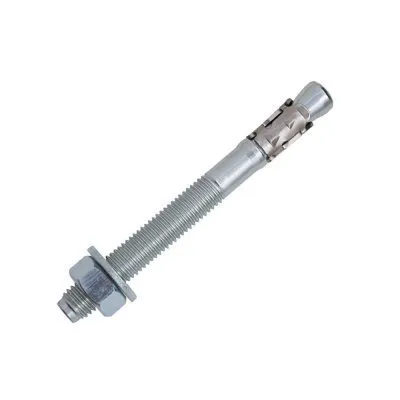

Goujons d’ancrage sismique - Réf. 75350B1010500

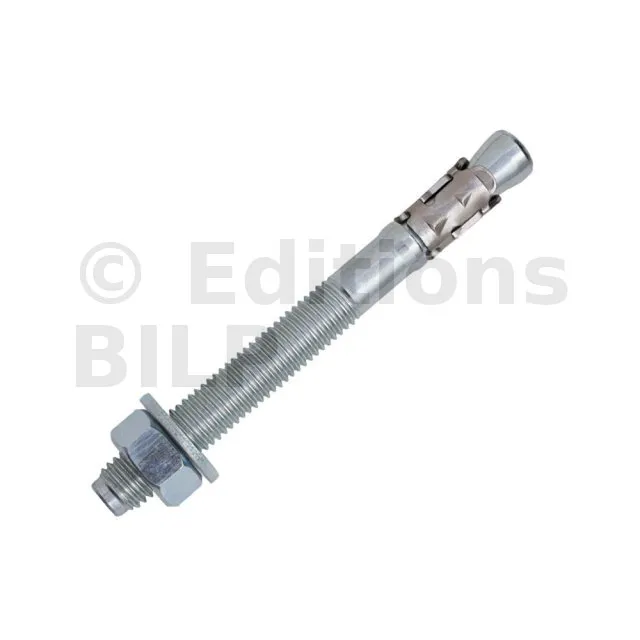

Goujon d’ancrage sismique - FM-753 CRACK 3DG

Caractéristiques

Matière

• Acier trempé (classe 9.8),
• Revêtement spécial anti-corrosion 3DG finition brillante,
• Bague d’expansion en inox A4 pour une adhérence maximale sur les parois du perçage.

Avantages

Gains de temps :

• Expansion immédiate,
• Montage au travers de l’élément à fixer, Ø de perçage = Ø de cheville,
• Ecrou et rondelle prémontés.

Performances :

• Charges sismiques et dynamiques,
• Performances sismiques C1 et C2,
• Neufs dents inox pour une plus grande adhérence aux parois du perçage,
• Résistance au feu R120,
• Distances au bord et entraxes mini faibles.

Application

Domaines d’utilisation

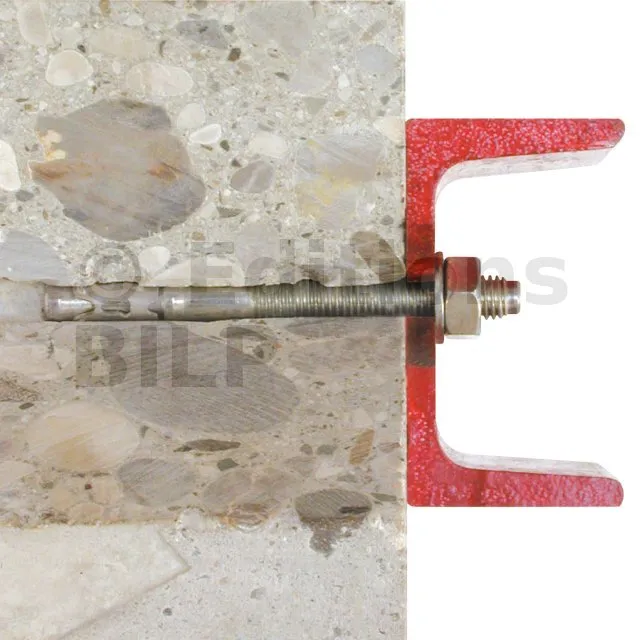

• Fixations structurelle avec disposition parasismiques,
• Façades,
• Garde-corps,
• Equerres de bardage ITE, sabots de charpente,
• Charges statiques ou quasi-statiques.

Supports

• Béton fissuré,
• Béton non fissuré,
• Environnement sismique correspondant aux catégories C1 et C2.

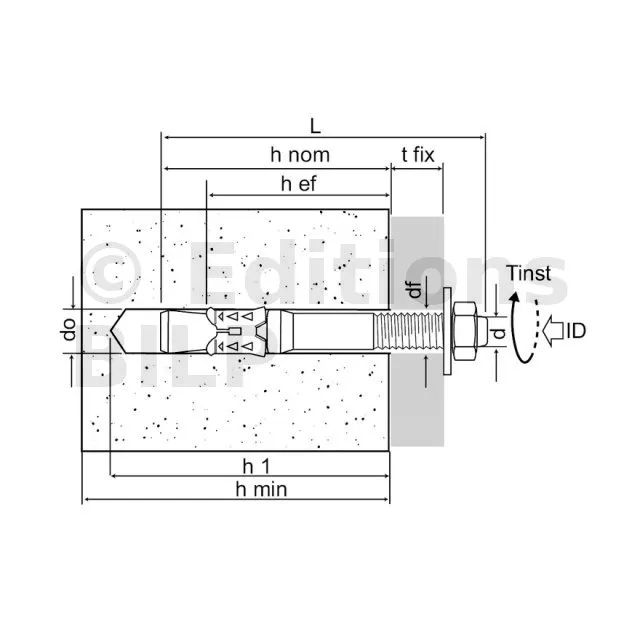

Dimensions

Valeurs de calcul - 1 ancrage - Pas de distance aux bords - Béton non fissuré

1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG001, annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3 N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

* Non couvert par l’ETE

Valeurs de calcul - 1 ancrage - Pas de distance aux bords - Béton fissuré

1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG001, annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3 N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

* Non couvert par l’ETE

SIMPSON Strong-Tie

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
